本鋼北營新2號高爐長期無計劃休風爐況恢復實踐

陳正林,王光亮，劉森

（北營煉鐵廠新2^#高爐作業區 本溪市117000）

摘要：本文對本鋼北營新2^#高爐成功處理長期無計劃休風進行了總結。做好休風期間的保溫工作，最大限度的降低高爐的熱損失；依據以往計劃休風方案，確定燃料比、確定送風后各項操作參數；依據爐溫及物理熱把握好復風后的加風進度等，實現了高爐爐況的快速恢復，將損失降到了最低。

關鍵詞：大型高爐；長期休風；爐況恢復

The new North 2# blast furnace long-term plan Hugh wind furnace restoration practice

                Chen zheng-lin ,Wang Guang-liang，Liu shen

(The new 2^# balst furnace ironmaking plant of Beiying operation arer,benxi,117000)

Abstract: This paper for Benxi Beiying blast new 2# successfully processed long-term unplanned downtime are summarized. During the break wind insulation work well, maximize the decrease of blast furnace heat loss; on the basis of previous plans, Hugh, wind determined fuel ratio, supply is determined after the operating parameters; according to the furnace temperature and thermophysical grasp good complex after air blowing process, realize the rapid recovery of the blast furnace, to reduce losses to a minimum.

Key  words: Large blast furnace; long break wind; recovery furnace conditionsr

本鋼北營新2號3200m3高爐于2014年7月26日投產，有效容積3200m3，設有4個鐵口，32個風口，采用了槽下分散篩分、分散稱量工藝、串罐無料鐘爐頂裝料設備、冷INBA爐渣處理工藝、軟水密閉循環冷卻系統、旋切頂燃式熱風爐、干法除塵工藝、6~9段銅冷卻壁、薄壁爐身結構、主管加分配器直接噴吹工藝等十幾項國內外煉鐵新技術、新工藝。高爐投產以后，通過不斷的優化操作參數，高爐各項經濟指標得到明顯改善，其各項經濟指標超過設計水平，利用系數達到2.5t/m³.d以上，風溫1250℃，焦比310 kg/t ，煤比160 kg/t，燃料比510 kg/t 。2015年5月12日16：57由于運焦TC201皮帶刮開，導致無法上料，高爐被迫無計劃休風29小時36分鐘，高爐復風后，用時8小時將爐況恢復正常，進一步降低了能耗，本文總結了高爐爐況恢復的過程。

1  高爐休風前狀態

高爐休風前運行狀況：爐況穩定順行，各操作參數運行正常。風量5430 m³/min，風壓0.390MPa,頂壓0.222Mpa，富氧率2.46%，風溫1250℃，煤氣利用率48.9%；礦批95t,焦批18t，負荷5.278；利用系數2.516 t/m³·d，煤比160 kg/t，燃料比510kg/t。

5月12日16：57由于運焦TC201皮帶刮開無法上料，組織兩鐵口重疊出鐵準備休風，渣鐵出凈后，于17：38將風休下，此時空尺至5.7m，休風時爐溫0.343%，物理熱1502℃。

2  休風期間高爐保溫措施

為最大限度減少爐缸熱量損失，高爐采取以下保溫措施：（1）休風后及時用炮泥堵嚴風口；（2）第一時間更換漏水風口，十字測溫停水，并且兩小時檢查一次冷卻設備，杜絕漏水入爐。（3）休風兩小時后將Ⅰ系、Ⅱ系、高壓水各停一臺泵，高壓水壓由1.06 Mpa→0.61Mpa，Ⅰ系水壓由0.63 Mpa→0.5Mpa，Ⅱ系水壓由0.67 Mpa→0.45Mpa，其水流量變化情況見表1，最大限度減少爐缸熱量損失。（4）不更換爐頂設備，爐頂不點火，同時3個爐頂放散只開啟一個，并4小時倒一次放散（保證2閉1開）。（5）2小時后停通爐頂蒸汽，改通入氮?dú)猓?/span>800m3/h），避免蒸汽冷凝進入爐內。

表1 水量變化情況

Table 1 Change of the water

3  復風前的準備工作

3.1 做好設備調試工作

做好檢修設備項目的驗收工作及送風前的設備試運轉，確保設備的可靠性，避免二次休風及設備故障減風，延緩爐況恢復進度或者導致爐況惡化的現象發生，為爐況的快速恢復創造了條件。

送風系統安裝嚴密及送風前風口堵泥處理干凈，有利于快速加風及保證初始送風的風口進風均勻性，為快速加風創造條件。

3.2 做好爐前出鐵的準備工作

送風前準備好風鎬、吹氧管、河沙、鉤機及其它機械設備；按照爐涼出鐵準備，具備三個鐵口出鐵條件（兩用一備），并具備鐵后主溝放殘鐵條件，正常時兩場輪流出鐵，特殊情況使用備用鐵口出鐵，保證及時排凈渣鐵。

4復風操作

   5月13日23：16運焦皮帶恢復正常，高爐送風，至14日7：00高爐各參數及指標恢復正常，用時8小時16分鐘，恢復過程如下：

4.1 風口布置情況

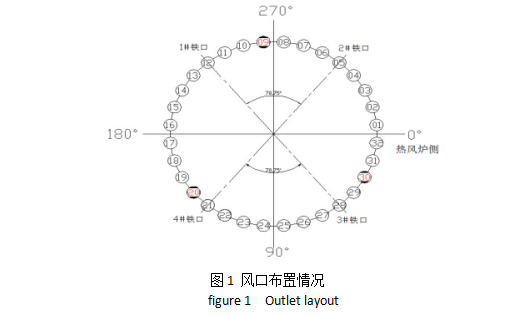

堵3個風口（9^#、20^#、30^#），送風風口面積0.3639㎡，送風風口布置見圖1。

4.2 復風料的處理

依據以往計劃休風經驗數據及料面下降情況(料面下降1.3m)：復風后加入凈焦量與計劃休風時凈焦加入量一致3*18t=54t，礦批由95t退至80t減礦15t,抬高焦比57 kg/t。送風前具備上料條件后先將料線攆至正常料線。

4.3恢復過程

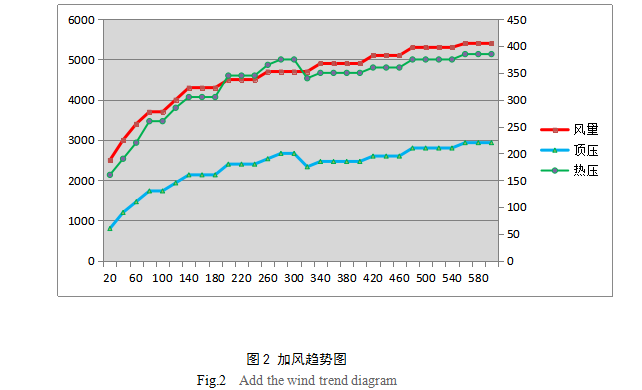

23:17送風，風量2484m3/min,風壓133kpa,風溫1040℃，23:57風壓回頭，加風至2721 m3/min ，風壓146kpa，期間上料2批，0:25料尺松動走尺，料線2.36m，視壓差逐步恢復風量，0：50進行吹煤，并提高風溫至1200℃以上，噴煤量根據燃料比520kg/t組織，至3：10風量加至4850 m3/min，標準風速達到220m/s，并視下料情況，捅開第一個風口，3：47捅開第二個風口，此時風量已經達到5050 m3/min，5：06投入富氧，到6：50風量加至5336 m3/min，頂壓222kpa, 至此各項操作參數恢復正常，2天后捅開最后一個風口。其加風趨勢見圖2：

4.4負荷處理及爐溫變化

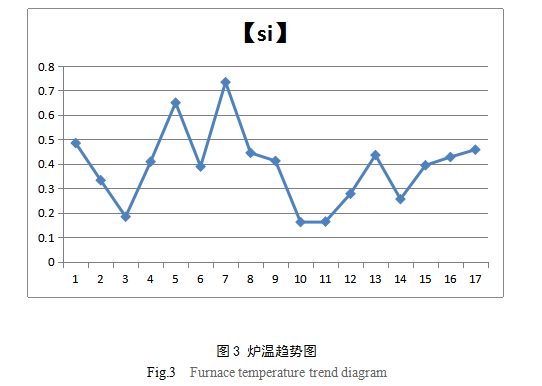

復風后礦批為80t/批，負荷4.444，焦比367.5kg/t,11批后礦批增到90t，負荷5.0，焦比327.7kg/t，降低焦比40kg/t，31小時后礦批增到95t，負荷恢復到休風前狀態，整個恢復過程燃料比520kg/t平衡，負荷調整見表2，其送風后爐溫逐漸恢復至正常水平，隨爐溫的回歸物理熱逐漸提高：1390℃→1427℃→1453℃→1481℃→1490℃→1500℃，其復風后6爐次17罐鐵爐溫變化趨勢見圖3：

表2 負荷調整

Table 2 Damping down material

5  成功之處

5.1 做好送風前的準備工作

  休風前出凈渣鐵，有利于順利休風及爐況恢復；休風期間采取措施減少爐缸及爐體的熱損失；合理組織生產，做好爐涼出鐵的準備。

5.2 調整好負荷

休風料的焦比高低取決于休風時間的長短及高爐的熱損失大小，送風后燃料比的平衡可參考正常爐況燃料比，走尺后立刻噴煤，同時提高風溫水平，補充爐缸熱量，并較正常爐況時的燃料比提高10kg/t左右，渣鐵物理熱未回到正常水平時，焦比需要高20kg/t左右。

5.3 確定送風風口面積

  送風風口面積的大小由休風前的高爐順行程度、休風時間長短及高爐強化程度決定。順行程度好及強化好的高爐，送風風口面積不宜過小，否則加風困難，輕負荷料不能及早下達爐缸；并且所堵風口必須堵住，以免影響恢復進度；高爐無論那種類型的休風都對爐缸工作造成影響，操作參數正常后，可以依據情況留一個風口不捅開，操作2~3天，達到高風速活躍爐缸的目的，以盡快恢復爐缸的正常工作性。

5.4 掌握好冶煉進程

  高爐送風比大小，由送風后的壓差及探尺活動情況決定，壓差低送風比可以相對大一些、探尺下降正常后初始加風幅度及頻度可以大一些，接近正常風量后幅度要小，間隔時間要適當延長，風速達到正常后開始捅第一個風口。另一方面，恢復進度要考慮各系統的設備運行情況及爐前排放渣鐵情況。特別是無計劃休風復風時，只有渣鐵正常排放，冶煉進程才能按計劃進行。

5.5 合理爐料結構

   由于生礦的冶金性能尤其是粉化現象較球團嚴重，在休風期間軟熔帶固結，整體料柱的透氣性差，在休風前一個冶煉周期及復風后爐況沒恢復正常前，生礦要停止使用，以此提高爐料的透氣性。

6 總結

無計劃休風爐況恢復進度，一方面取決于各系統的準備工作的充分程度，另一方面要依據休風時間的長短及高爐熱損失的大小，準確調整負荷及加風進程，才能做到高爐的快速安全恢復。

對每一次休風的恢復實踐操作都要對各種參數進行校對、優化，以此積累原始數據，使高爐休風爐況的快速恢復逐步走向成熟，并形成成功可借鑒的操作經驗。

參考文獻

[1]王筱留. 高爐生產知識問答[M].北京：冶金工業出版社，2005.146—147.

[2]朱苗勇. 現代冶金學[M].北京：冶金工業出版社，2005.32-41.
