電渣爐電源諧波問題研究

孫亞¹  冮俊峰²  李培培¹

（1.西安石油大學，陜西 西安 710065；2. 中國機械工程協會電渣冶金技術委員會 冮俊峰 遼寧沈陽 110000）

摘  要：本文重點介紹低頻電源電路的構成，分析了諧波及功率因數問題。通過MATLAB搭建了基于晶閘管的電渣爐低頻電源仿真模型并進行相關的仿真分析和研究。

關鍵詞：低頻，晶閘管，諧波，功率因數

Study on harmonics of Electros lag Furnace Power supply

Abstract：In this paper, the composition of low frequency power supply circuit is introduced, and the harmonic and power factor problems are analyzed. Through MATLAB, the simulation model of low frequency power supply for electroslag furnace based on thyristor is built, and the relevant simulation analysis and research are carried out.

keywords: low frequency, thyristor, Harmonic, power factor

1 引言

在電渣重熔系統的發展中，電渣爐電源技術革新是其中的關鍵一環。其中低頻技術在電渣爐電源系統中的應用日益得到重視。在使用低頻電源作為電渣爐供電系統中以晶閘管作為主功率器件，其中依靠晶閘管在電路中按照一定的規律開閉動作來完成電能的變換。而晶閘管在這種“交流開關狀態”的工作方式下，會產生諧波并注入電網系統，造成電網波形嚴重畸變。所以對這種諧波問題進行研究，對系統的無功補償和控制策略的改進具有重要的意義。

2 電渣爐低頻電源工作原理

電渣爐低頻電源依據的工作原理可用圖1所示的電路來說明，電路由P和N兩組反并聯的三相全控整流電路構成。變流器P和N都是相控整流電路，P組工作時，負載電流為正，N組工作時，為負。讓兩組變流器按一定的頻率交替工作，負載就得到該頻率的交流電。改變兩組變流器的切換頻率，就可以改變輸出頻率。改變電路工作時的控制角，就可以改變輸出電壓的幅值。另外半個周期可對變流器N進行同樣的控制。

圖1 單相低頻電源原理圖

3 諧波問題分析

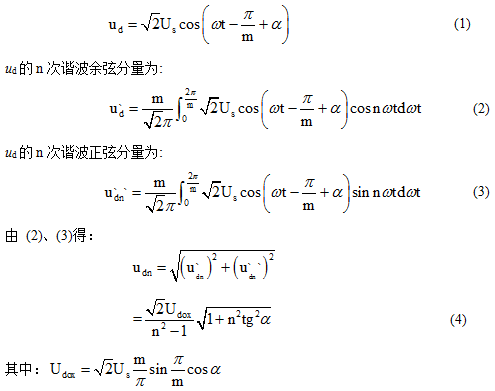

電路中的P組和N組都是三相橋式全控整流電路，其中都是以晶閘管作為主功率器件，由于晶閘管是一種非線性的交流元件，在采用的是相位控制方式，這樣造成了其輸出電壓波形是由缺角正弦波形構成的，而這種波形會有較高的諧波含量^[2]。如圖2所示，當系統空載α0時，輸出電壓波形構成如圖所示，其中重復周期為2π/m：

圖2 輸出電壓波形圖

由(4)式知，在控制角α相同時，m增大，其諧波分量減小^[1]。當m固定時，控制角α增加，諧波分量增加。同時，由于低頻拓撲是由兩組三相橋式全控整流電路構成的，在單個工頻周期中輸出電壓脈動m=6次，所以輸出電壓波形只含有m的倍次諧波。當α0且不考慮重疊角的影響時，諧波分量振幅與輸出電壓平均值之比滿足2/n²-1關系，諧波次數愈高，諧波分量愈小。控制角α也不改變諧波次數，只對改變諧波大小有影響。

4仿真系統的建立

MATLAB的SIMULINK電力系統工具箱中包含了電路、電力電子、電氣傳動和電力系統等電工學科中常用的基本元件和系統的仿真模型^[3]。它主要由電源模塊庫(Eleotric Souroes)、基本元件模塊庫(Elements)、電力電子模塊庫(Power Electronics)、電機模塊庫(Machines)、連接模塊庫(Conneotors)、測量模塊庫(Measurements)和附加模塊庫(ExtraLib)構成^[4]。利用上述基本子模塊中的元件搭建了電路模型。如圖4所示，將系統的各個部分：三相電壓源、電壓電流測量模塊、低頻電路模塊、同步電源與6脈沖觸發器模塊等整合的一起就構成了圖4所示的電渣爐低頻電源系統仿真主電路。

圖4低頻電路仿真主電路

本文以單相低頻輸出電壓52V、輸出頻率6.62Hz為例，對晶閘管控制角分別處于3°、33°、60°時的情況，進行FFT分析。通過圖5、圖6和圖7的仿真結果可以看出：輸出為52V，對應晶閘管控制角3°時，系統THD為9.81%；當晶閘管控制角33°時，系統THD為12.22%；當晶閘管控制角60°時，系統THD為22.61%。

通過這三種不同仿真結果的比較，可以看出在要求輸出電壓恒定的條件下，每一周期內控制角越大，電壓的諧波含量較大，與之前的理論計算的結果一致。另外，在要求輸出不變的條件下，控制角增大，將會使系統的功率因數將降低。系統的功率因數可用下式表示：

式中，:功率因數,為基波因數，為位移因數，為晶閘管控制角，為換相重疊角。

由(5)和(6)式可知，功率因數主要取決于控制角和換相重疊角，而換相重疊角主要取決于變壓器及回路的阻抗^[5]，設備安裝和使用狀態確定以后換相重疊角基本為固定值。在圖8中給出了功率因數與控制角的關系曲線^[2]：

圖8 功率因數與控制角的關系曲線

由功率因數與控制角的關系曲線結合公式(5)和(6)可知，對于低頻電源系統由于控制角增大，功率因數將降低。所以在電渣爐低頻電源系統運行時，把控制角的調節范圍限制在在比較小的范圍內，避免晶閘管深控，對于系統的諧波含量和功率因數的改善具有積極地意義。

本文對基于晶閘管的電渣爐低頻電源系統的諧波和功率因數問題進行了分析研究，在理論研究的基礎上，使用MATLAB的SIMULINK工具箱搭建了相應的仿真電路并進行相關的仿真分析。得出在同等情況下，當晶閘管的控制角α越大時，系統的諧波含量越高，功率因數也越低。這為電渣爐低頻電源系統的無功補償有重要的指導意義，也為系統的控制策略的改進奠定了良好的基礎。

參考文獻

[1] 虞孟起.可控硅諧波分析[J].鞍鋼技術,1978(04):24-70.

[2] 徐永海,王雪峰,肖湘寧.晶閘管換流裝置換相振蕩與諧波抑制[J].現代電力,1997(01):41-46.

[3] 張紹靜.基于MATLAB/simulink的交交變頻器仿真研究.常州工學院學報.2008年第三期

[4] 李翔.基于晶閘管的三相三線交流調壓電路分析與仿真[J].皖西學院學報,2006(02):48-51.

[5] 陳躍充,李建科. 合理控制導通角提高電解整流裝置功率因數[J]. 經驗交流，2006
