X100管線鋼開發實踐

李鈞正  李玉謙  劉守顯

（河鋼集團邯鋼公司，河北邯鄲 056015）

摘  要：介紹了邯鋼公司在2250熱連軋生產線研制開發X100管線鋼熱軋板卷的情況。根據高強度管線鋼發展趨勢，參考API SPEC 5L-2007《管線鋼管規范》和中國石油天然氣集團公司《天然氣輸送管道X100 鋼級螺旋縫埋弧焊管用熱軋板卷技術條件》要求，邯鋼公司制定了X100管線鋼熱軋卷板生產試制的技術要求。通過合理的化學成分及冶煉、控軋控冷工藝設計，邯鋼公司試制生產的X100管線鋼熱軋卷板具有較高的強度和良好的低溫韌性，金相檢驗為“板條貝氏體+粒狀貝氏體”組織，產品各項性能達到了設計要求。

關鍵詞：X100；管線鋼；開發

Exploitation and practice of X100 pipeline steel

Li Junzheng，Li Yuqian，Liu Shouxian

（Hesteel Group Hansteel Company，Handan，Hebei 056015）

Abstract：This paper makes a brief introduce to the practice on exploiation X100 pileline steel in Hansteel 2250 strip production plant.According to the developmental trend of pipeline steel，and refering to the requirements of API SPEC 5L-2007《Specification for line pipe》and《technical specification for X100 spiral Submerged arc welding hot rolling coils used for natural gas transportation》which was published by China National Petroleum Corporation，Hansteel makes technical requirements for X100 pipeline hot rolling coils. The X100 pipeline steel of Hansteel-making manufactured by means of proper design on chemical compositions and Steel-making、Thermo-mechanical Control Process possess has high strength and excellent low temperature toughness，and its structure is lath bainite and Granular bainite，product performance meets the design requirements.

Key words：X100；pipeline steel；exploitation

1 前言

近年來，隨著我國對石油、天然氣等能源需求的進一步增大，管線鋼管的需求量不斷提高。為了減少輸送成本，同時又不損失石油天然氣的輸送量，開發 X100 等級的高鋼級管線鋼成為一種必然。X100管線鋼的應用具有巨大的經濟效益，可使長距離油氣管線成本節約5%～12%（據加拿大的統計分析表明，管線鋼每提高一個鋼級可減少建設成本7%），主要體現在節約材料、提高輸送壓力、降低維護費用、優化整體方案等方面。目前，高鋼級X100管線鋼的開發應用已經成為國內外管道用鋼的研究熱點。

本文介紹了邯鋼公司在2250熱連軋生產線開發試制15.3mm×1550mm規格 X100管線鋼熱軋卷板的情況。

   2 技術條件要求

參考API SPEC 5L-2007和中國石油管道建設項目經理部企業標準《天然氣輸送管道X100 鋼級螺旋縫埋弧焊管用熱軋板卷技術條件》要求，制定了本次X100管線鋼熱軋卷板生產試制的技術要求，詳細情況如下：

（1）力學性能、夏比沖擊韌性和落錘撕裂試驗要求見表1、表2和表3。

表1 力學性能及彎曲試驗要求

Tab.1  Requirements for the results of tensile tests and bend test

表2  夏比沖擊韌性要求

Tab.2  CVN absorbed energy requirements

表3  落錘撕裂試驗要求

Tab.3  Requirements for DWTT test

（2）板卷橫向截面上最大允許硬度值為290HV10。

（3）金相檢驗要求晶粒度不小于10級，帶狀組織不大于3級，各類夾雜物不大于2級。

3 成分設計

較高強度的X70及其以上的高鋼級管線鋼的合金設計，或?yàn)檠a(bǔ)償軋機能力而進行的X65鋼級的合金設計都是以微合金化的C-Mn-Si鋼為基礎，同時添加少量的Cu 、Ni、 Cr等元素（即可單獨添加，也可復合添加），再添加少量Mo而進行合金設計的。Mo合金化與合適的軋制制度、冷卻工藝結合可獲得鐵素體/針狀鐵素體組織。在近幾年的X80管線鋼生產中，為了降低成本，通常用Nb來替代部分的Mo，即通過Nb-Mo復合來得到理想的針狀鐵素體/貝氏體組織，滿足高鋼級管線鋼的強韌性要求。

與X80相比，X100管線鋼強度大約需要提高140MPa，沖擊功提高10J，硬度提高25HV10。因此X100的合金設計在X80化學成分基礎上提高C、Mn、Nb、Mo含量。C含量過高易在鑄坯中心產生Mn和C偏析，產生Fe3C和大尺寸的M/A組元，同時對焊接性不利，因此C含量應控制在≤0.08%范圍；Mn一定程度上可彌補低C的固溶強化損失，延緩Nb(C,N)的應變誘導析出；Nb一方面能推遲奧氏體再結晶，阻止奧氏體晶粒長大，細化室溫組織，另一方面固溶的Nb提高淬透性，促進奧氏體向針狀鐵素體轉變；Ni可提高強度，改善斷裂韌性；Mo則提高鋼的淬透性^【1】。

X100管線鋼成分要求及成分設計如表4所示：

表4  化學成分（wt%）

Tab.4  Chemical composition（wt%）

4 X100管線鋼熱模擬試驗

為研究X100管線鋼軋制后冷卻過程的相變規律，在實驗室利用Gleeble-3500熱/力模擬試驗機進行了熱模擬試驗，并繪制了動態CCT曲線，為X100管線鋼軋鋼生產工藝的制定提供理論依據。

4.1 試驗方案

結合X80管線鋼批量生產工藝實際，制定了本次熱模擬試驗方案如下：首先將試樣加熱至1180℃，保溫180s進行充分奧氏體化，然后以1s-1的應變速率變形，變形量為40%，再以10℃/s的速度將試樣冷卻到820℃，最后分別以0.1、0.5、1、5、10、15、20、25、30、40、50℃/s的冷速冷卻至350℃，保溫300s后空冷至室溫。

4.2 動態CCT曲線的建立

采用切線法在膨脹量-溫度曲線上確定相變的開始溫度和結束溫度，利用光學金相顯微鏡和掃描電子顯微鏡對不同冷速冷卻后的試樣進行組織觀察與分析，確定不同冷速時的組織類型，通過Origin軟件繪制動態CCT曲線如圖1所示。

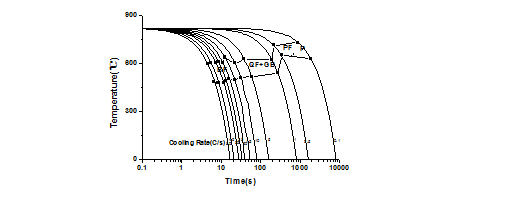

圖1  X100管線鋼CCT曲線

Fig. 1  CCT curve of X100 pipeline steel

由圖1可見，隨著冷速的提高，X100管線鋼組織類型由多邊形鐵素體（PF）和準多邊形鐵素體（QF）逐步向粒狀貝氏體（GB）和貝氏體鐵素體（BF）轉變。

5 生產工藝設計

5.1 工藝流程

鐵水預處理→轉爐冶煉→爐外精煉（LF+RH）→連鑄→加熱→粗軋→精軋→層流冷卻→卷取→檢驗→入庫。

5.2 生產過程控制

為保證X100管線鋼各項性能指標達到目標要求，在煉鋼工序針對性的采取了相應的工藝措施，同時結合CCT曲線測定結果和X80管線鋼批量生產經驗，制定了X100管線鋼控扎控冷工藝。

5.2.1  鐵水預處理

強化操作，將來料鐵水中的硫降低到0.003%以下，這不僅為生產超低硫管線鋼奠定了基礎，而且為轉爐少渣冶煉、夾雜物控制等創造了良好的條件。

5.2.2 轉爐冶煉

采用頂?shù)讖?fù)吹少渣冶煉工藝，通過采用合理造渣工藝、溫度控制技術、終點控制技術和低磷低硫冶煉技術等，在保證成份、溫度雙命中的基礎上，杜絕鋼水過氧化現象。在冶煉后期保持爐口正壓狀態，防止鋼水吸氮。

5.2.3  LF精煉

LF采用微正壓操作，有效防止鋼水吸氣造成二次氧化和增氮；底吹氬氣流量采用分階段控制，保證前期快速脫硫、中期溫度和成分均勻、后期夾雜物的充分上浮。

5.2.4  RH真空精煉

要求真空度達到0.8mbar以下，真空循環時間≥30min，純脫氣時間≥15min，以保證氣體和夾雜物的充分去除。

5.2.5 連鑄

采用全程保護澆鑄、中間包凈化等技術，防止鋼水從鋼包到中間包以及中間包到結晶器的二次氧化；連鑄過程中采用電磁制動、動態輕壓下等技術以防止液相穴內富集溶質母液的流動，降低合金元素偏析，以保證良好的鑄坯質量。

5.2.6 軋鋼過程控制

為保證X100管線鋼鑄坯加熱階段充分奧氏體化，加熱溫度在1100℃以上；在奧氏體再結晶溫度以上進行粗軋，提高粗軋階段壓下量使奧氏體晶粒充分破碎；精軋階段適當增加F3~F5的壓下率，使奧氏體晶粒充分壓扁；軋后進行控制冷卻，冷卻速度控制在15-40℃/S。

6 試制結果

結合技術條件要求，邯鋼公司進行了X100管線鋼熱軋卷板小批量生產試制，規格為15.3mm×1550mm，各工藝基本控制在內控要求范圍內。為詳細了解板卷通卷性能情況，對其中一卷進行了橫切生產，并分別在板卷頭部、中部和尾部進行取樣檢驗。經檢驗X100管線鋼各項性能滿足技術條件要求，且通卷性能穩定性較好。

6.1 力學性能及工藝性能檢驗

X100管線鋼力學性能及工藝性能檢驗結果見表5所示�？梢钥闯�，屈服強度穩定在751～778 MPa 范圍內，抗拉強度在861～890 MPa 范圍內，屈強比0.87～0.89，伸長率25 %～30%，-20℃沖擊功最小值298J ，基本穩定在302～320J 范圍內，-15 ℃落錘撕裂試驗（DWTT） 性能全部為100%，硬度和彎曲試驗結果合格。綜合來看各項性能全部滿足技術條件要求，其中強度及DWTT剪切面積均有較大的富余量。

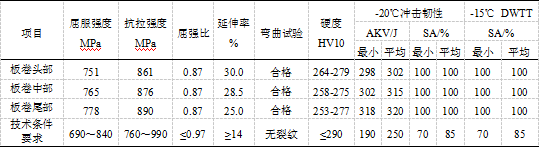

表5  X100管線鋼性能檢驗結果

Tab.5  The results of tests for X100 pipeline steel

6.2 金相檢驗

金相檢驗表明，X100管線鋼組織以板條貝氏體和粒狀貝氏體組織為主，還有少量的準多邊形鐵素體及M/A，晶粒度13.6級，帶狀組織不大于1 級，夾雜物檢驗結果表明純凈度較好，A、B、C、D 類夾雜物級別均不大于0.5級。見表6和圖2。

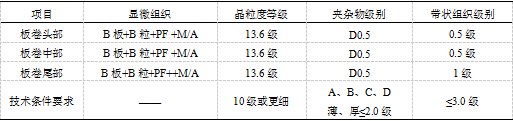

表6  X100管線鋼金相檢驗

Tab.6  The results of metallurgical test

（a）1/4厚度處組織                          （b）1/2厚度處組織

圖2  X100管線鋼金相組織

Fig.2  Metallographic pictures of X100 pipeline steel

7 結論

根據X80管線鋼批量生產經驗，邯鋼公司進行了X100管線鋼化學成分設計，并在實驗室完成了CCT曲線的繪制，在此基礎上制定了軋鋼控扎控冷工藝。經實際生產試制， X100管線鋼各項性能達到了設計要求。

                                參考文獻

[1] 黃開文. X80和X100鋼級管線鋼的合金化原理和生產要點[J].軋鋼，2004（6）.55-58.
