熱風爐余熱回收利用技術及裝置評述

甄常亮 程翠花  胡金波  閆寶忠

（河北鋼鐵集團唐鋼公司 煉鐵部）

摘  要：熱風爐煙氣余熱資源回收潛力巨大已成業內共識，通過對目前該領域幾種應用技術及裝置的闡述，為鋼鐵企業提高余能利用率，降耗煉鐵工序能耗提供參考。

關鍵詞：熱風爐，余熱，回收利用

Review on technique and device of recycling

hot blast stove residual heat

Zhen Changliang，Cheng Cuihua，Hu Jinbo，Yan Baozhong

（Ironworks of Hebei Iron & Steel Group Tangshan Iron & Steel Group Co.,Ltd.）

Abstract：The huge potential for recovery of hot blast stove residual heat was accepted by metallurgy industry, several techniques and devices of recycling hot blast stove residual heat were shown separately in this paper, it can be considered as reference for improving residual heat utilization efficiency in iron and steel enterprises, and reducing the iron making process energy consumption.

Keywords：hot blast stove，residual heat，recycling

熱風爐煙氣作為煉鐵工序重要的余熱資源，煙氣溫度通常在200-300℃，屬于低溫余熱資源，但由于煙氣流量大且連續穩定，物理顯熱總量巨大[1-2]。經測算，煉鐵系統熱風爐廢氣余熱總量達到17.2kgce/t，若能實現充分回收利用，煉鐵工序能耗可降低約4%-5%。

因此，在能源形勢日益緊張的背景下，高爐熱風爐余熱利用的意義尤顯重要。以下就當前幾種熱風爐煙氣余熱利用技術及裝置分別進行闡述。

1 預熱助燃空氣和煤氣技術

通過不同形式換熱裝置回收熱風爐煙氣余熱以預熱助燃空氣、煤氣是熱風爐煙氣余熱回收利用的主要方式。該項技術目前廣泛應用于冶金企業，已成為高爐節能降耗的重要手段。

式中，t理為理論燃燒溫度，℃； Q空、Q煤為分別為空氣、煤氣帶入物理熱，kJ/m3； Qdw為高爐煤氣低位發熱值，kJ/m3；V產為燃燒產物體積，m3；C產為燃燒產物熱焓，kJ/（m3·℃）。

由上述公式可以看出，單燒高爐煤氣時，提高理論燃燒溫度主要有兩種方法：1）通過混入焦?fàn)t煤氣等高熱值煤氣對高爐煤氣進行富化燃燒，提高煤氣發熱值，適用于焦?fàn)t煤氣資源豐富的冶金企業。2）采用空氣煤氣雙預熱技術，在無預熱裝置時，Q空、Q煤兩項熱收入

基本可以忽略不計；而空氣、煤氣雙預熱到200℃時，理論燃燒溫度能提高約150℃。由此可見，空氣煤氣雙預熱技術可以有效提高理論燃燒溫度，具有廣泛的適用性。以下針對幾種常用預熱技術裝置及其運行特點進行舉例說明。

1.1 熱管式換熱器

熱管是一種經氣-液相變和循環流動來傳遞熱量的高效傳熱元件，熱管式換熱器廣泛應用于煙氣余熱回收領域，具有結構簡單、占地小、安全穩定、換熱效率高等優點，但易阻塞、運行維護難度大。

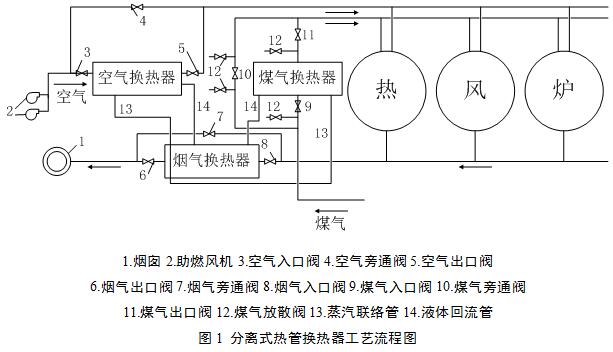

鞍鋼1號高爐于2003年4月安裝分離式熱管換熱器[3]，無需增加外部熱源以及輔助動力介質消耗，利用熱風爐廢煙氣余熱預熱空氣和煤氣，取得良好效果，最高風溫曾達到1205℃，其工藝流程見圖1。

1.2 板式換熱器

板式換熱器是一種煙氣-空氣/煤氣直接換熱的換熱設備，具有結構簡單、運行維護方便、換熱效率高等優點，但也由于換熱面積增加，導致其設備體積較大。板式換熱器是煙氣和空氣/煤氣直接換熱，設備的密封效果直接關系系統運行的安全，尤其是應必須避免煙氣和煤氣的接觸導致燃爆事故。

在此基礎上，為一進步提高換熱效果，附加燃燒爐的雙預熱技術在煉鐵領域得到了普遍應用。即在熱風爐和助燃空氣之間，增設專門的燃燒爐和引風機，利用燃燒爐產生的高溫?zé)煔夂蜔犸L(fēng)爐煙道廢氣混合，強化助燃空氣的預熱效果。

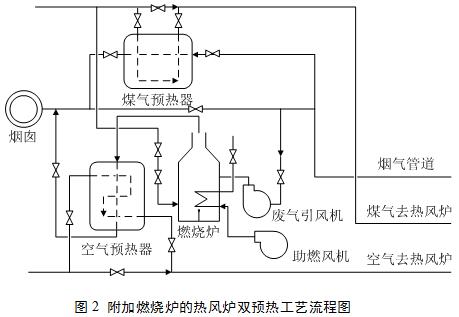

湘鋼2010年月3投產的2號高爐，為解決沒有焦?fàn)t煤氣使用條件下的高風溫問題，在全國同類型高爐中，首次采用燃燒爐+全焊接波紋板式預熱器系統，預熱煤氣和助燃空氣[4]。其工藝流程布置如圖2所示。

空氣、煤氣雙預熱技術目前廣泛應用于冶金行業，可以利用大部分熱風爐煙氣余熱（約占80%以上）。但隨著高爐煉鐵技術的不斷進步，燃料比、高爐煤氣熱值呈現不斷降低的趨勢，加之熱風爐排煙溫度限制，單燒高爐煤氣的前提下，空-煤氣雙預熱技術對理論燃燒溫度的提升幅度有限。因此，若要進一步提高理論燃燒溫度，需要借助其它技術手段。

2 焦炭預熱干燥技術

山鋼股份萊蕪分公司[5]煉鐵廠針對外購焦炭質量不穩定、水分波動大、影響高爐爐況順行等問題，設計并應用熱風爐廢氣預熱干燥焦炭系統：包括防爆型引風機、配套管道及閥門、測溫?zé)犭娕�、焦倉、防爆型軸流風機等組成。

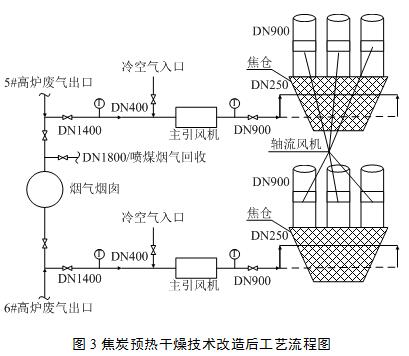

該項技術考慮焦倉上方因進料無法密封，需在每個焦倉上方安裝排煙氣管道，排氣管內安裝防爆型管道式軸流風機（流量25000 Nm3/h）將煙氣抽出，可保證焦炭上料小車皮帶處為負壓，減少含CO 煙氣的排出概率。為確�，F(xiàn)場安全，防止煤氣中毒事件發生，在焦倉上方安裝固定式煤氣報警儀。焦炭預熱干燥技術改造后工藝流程見圖3。

為確保安全，張店鋼鐵煉鐵廠[6]在風機入口前安裝煤氣在線監測系統，當煤氣濃度達到l％時，遠程控制報警；當煤氣濃度達到3％時，實現聯鎖保護停機，避免過量煤氣進入焦炭倉，對槽上工作人員安全構成威脅。

根據生產經驗，應用熱風爐煙氣余熱對焦炭進行烘干，尤其適用水熄焦等品種或雨季高爐生產，可以有效降低入爐焦炭水分3至5個百分點，確保高爐順行，降低高爐的焦炭消耗。

此外，預熱器能力及預熱溫度允許的條件下，也可考慮自熱風爐預熱器空氣出口處接預熱后空氣對礦石、焦炭等進行烘干，以降低礦槽崗位人員煤氣中毒的危險系數。

3 煤粉制備的干燥氣

熱風爐煙氣含有2-3%殘余氧氣、排煙溫度約250℃，是煤粉干燥的適宜熱源，尤其適用高爐工序與制粉工序布局較近的生產系統。對于熱風爐廢氣管線過長、溫降大或者煙氣引風機能力較低的工藝系統，熱風爐煙氣余熱利用率偏低，煤粉烘干系統還通常需要輔以煤粉燃燒爐等其它熱源。

唐鋼煉鐵部北區共兩個制粉站，使用熱風爐煙氣+燃燒爐煙氣對煤粉進行烘干，其主要流程見圖4所示。

目前，噴煤制粉用熱風爐煙氣經過管道輸送到制粉工序的溫度一般在200℃以下，與煤粉燃燒爐高溫?zé)煔饣旌虾�，將煤粉預熱至70℃以上，單系列煤粉加工能力在20t/h以上。

唐鋼煉鐵部制粉系統設置煤粉燃燒爐，利用高爐煤氣燃燒產生的高溫?zé)煔馀c熱風爐煙氣混合為煤粉制備干燥過程提供熱源，二者互為補充，提高熱風爐煙氣余熱利用率，可以有效降低甚至完全取消燃燒爐高爐煤氣消耗。

4 其它余熱利用方式

上述三種熱風爐煙氣余熱利用方式目前在行業應用較為普遍，但由于設計或生產能力匹配等原因，熱風爐廢氣仍有部分通過煙囪放散至大氣，造成少量余熱損失。因此，有必要開展其它熱風爐煙氣余熱應用途徑的研究和拓展。

4.1 生產熱水

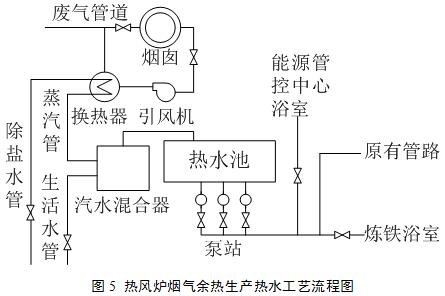

冶金企業中，通過回收置換熱風爐煙氣余熱，應用于助燃空氣和煤氣的雙預熱以及原燃料烘干等途徑，取得了良好的節能效果。但由于熱風爐燃燒系統產生煙氣總量大，仍有部分煙氣直排到大氣中，會造成能源浪費。在空氣預熱器與煙囪之間加裝熱水發生器回收利用這部分余熱生產熱水供職工洗浴[7]，既節約加熱洗浴用水的蒸汽消耗，又可降低煉鐵工序的綜合能耗，其流程如圖5所示。

熱風爐煙氣生產洗浴熱水是煙氣余熱利用的一種補充形式，可根據企業實際情況參考選用。

4.2 熱風爐余熱制冷

針對鋼鐵企業煙氣具有熱負荷不穩定、煙氣含塵量大、且有一定腐蝕性等特點，董輝教授[8]等人提出用熱媒式換熱器作為溴化鋰吸收式制冷機組的高壓發生器，熱媒選用化學性質穩定，流動性、余熱性良好，具有高沸點、高閃點的礦物有機油，由于該油性能穩定，溫度容易控制，不會腐蝕換熱器，從而可以保障系統能夠長期有效地回收熱量。

由于熱媒溫度不斷變化，為了保證制冷機組制冷量穩定， 需要對制冷機組高壓發生器進行改進，可以通過加設調節閥來控制高壓發生器中的換熱面積，從而使驅動熱源供應的熱能基本穩定。熱風爐煙氣梯級利用工藝流程如圖6所示。

5 結論

（1）利用不同形式的換熱器將熱風爐煙氣余熱置換并預熱助燃空氣和煤氣，在冶金領域應用最為廣泛，技術相對較為成熟。但對于單燒高爐煤氣的熱風爐燃燒系統，受高爐煤氣熱值下降及排煙溫度的影響，雙預熱技術存在一定局限性。

（2）直接應用熱風爐煙氣進行焦炭烘干、煤粉制備等工藝，工藝操作、系統結構簡單，可以有效提高熱風爐煙氣利用水平，但應增加煤氣成分監測及控制措施，以保障現場作業的安全。

（3）利用熱風爐煙氣余熱生產熱水、制冷等工藝，可作為煙氣余熱利用的補充形式，適用于煙氣余熱資源少量放散的生產系統，鋼鐵企業可以根據各自實際情況參考選擇。

參考文獻

[1] 張述明.熱風爐低溫?zé)煔庥酂峄厥绽�用新工藝[J].冶金能源,2015，34(1):55-57.

[2] 朱玉峰，王宜利，孫曉東.高風溫節能熱風爐綜述[J].冶金能源,2015,34(5):22-24.

[3] 孟凡雙，李威.鞍鋼熱風爐雙預熱裝置及評述[J].工業爐,2007,29(5):12.

[4] 李立民.附加燃燒爐的雙預熱技術在湘鋼2號高爐的應用[J].煉鐵,2011,(5):57.

[5] 尚根鳳.焦炭預熱干燥技術的應用[J].山東冶金,2015,(2):41.

[6] 李明福,王鴻雁,孫冰,李華.焦炭烘干預熱工業實踐[A].2011年全國中小高爐煉鐵學術年會論文集[C].2011:374-375.

[7] 王立剛,張述明,張偉.承鋼高爐熱風爐煙氣的余熱利用[A].第十四屆全國大高爐煉鐵學術年會論文集[C].2013:614.

[8] 董輝,王萌,楊猛,杜濤,蔡九菊.鋼鐵企業中低溫?zé)煔庥酂嵊糜谥评涞难芯縖J].暖通空調,2010,(12):153.
