矩形坯輕壓下對82B內部質量影響

高永彬  曽  杰

摘  要：為了確定斷面180×240mm矩形坯高碳鋼 82B輕壓下安裝位置，利用有限元軟件ProCAST建立了連鑄過程凝固傳熱模型。在不同拉速和比水量下，利用射釘和現場紅外測溫驗證了模型的準確性。82B現場輕壓下結果表明：輕壓下顯著改善鑄坯V形偏析；高碳鋼鑄坯中心平均C偏析指數由壓下前的1.17降低到1.07；輕壓下鑄坯中心縮孔和中心疏松都得到了明顯改善，中心疏松級別均≤1.5級，中心縮孔≤0.5級比例達到了90%。

關鍵詞：輕壓下; 高碳鋼; 矩形坯; 中心偏析; 中心疏松; 縮孔

高碳鋼在凝固過程中易形成中心偏析、中心疏松、縮孔等內部缺陷。輕壓下通過在連鑄坯凝固末端附近施加壓力產生一定的壓下量阻礙枝晶間富集偏析元素的鋼液流動從而消除中心偏析，同時補償連鑄坯的凝固收縮量以消除中心疏松、縮孔。凝固末端輕壓下技術降低板坯、大方坯中心偏析和縮孔效果顯著，國內外很多鋼廠均采用該技術。但輕壓下技術在中小斷面方坯上應用較少，因而本項工作研究了輕壓下技術對斷面180mm×240mm矩形坯高碳鋼82B內部質量的影響。

合適的壓下位置為正確運用輕壓下技術的前提，必須根據固相率選擇合適的壓下區間，如果壓下位置超前，中心偏析將在后續的凝固過程中繼續產生；如果壓下位置滯后，中心偏析已經形成，不但不能減少中心偏析和中心疏松，還可能增加內部裂紋。本研究首先進行射釘試驗，測定目標點液芯寬度，并在射釘位置紅外測溫。然后用ProCAST軟件建立凝固傳熱模型，用射釘和紅外測溫驗證模型的準確性，利用凝固模型確定82B的輕壓下安裝位置，最后檢測輕壓下對連鑄坯內部質量如中心偏析、中心疏松和縮孔影響。

1 射釘試驗

本次試驗在矩形坯斷面180mm×240mm連鑄機澆鑄高碳鋼82B時進行，在拉速分別為1.0m/min、1.1m/min及二冷比水量分別0.9L/kg、0.5L/kg的條件下，用射釘方法確定液芯尺寸，利用射釘試驗結果來驗證數學模型的正確性，從而確定合適的安裝位置。

將射釘鑄坯低倍侵蝕后觀察，在鑄坯中心區域，射入鑄坯的釘子或有小段熔化，或射釘邊緣有熔化的現象，相應射釘位置附近的鑄坯組織結構也出現了變化，將射釘熔化或邊緣熔化及附近鑄坯組織出現變化的區間定為鑄坯液芯區域。82B射釘結果如表1所示，其中方案1、3為從矩形坯上表面射釘，方案2為從矩形坯側面射釘。

表1 82B射釘結果

 Table 1 Pin-shooting results

2 數學模型

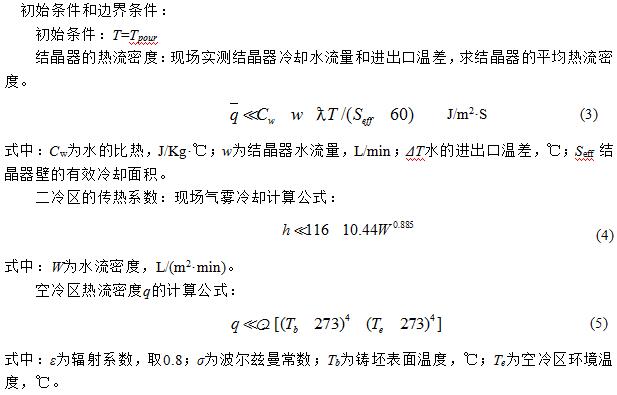

2.1 凝固傳熱模型建立

2.2  模型驗證

為了驗證連鑄坯凝固模型的準確性，在表1所示的三個方案下進行紅外測溫，測溫點距彎月面9.73m。不同方案下計算鑄坯表面溫度和實測鑄坯表面溫度如圖2所示。由圖2可以看出，三種方案模擬鑄坯表面溫度和實測表面溫度最大相差14℃，考慮紅外測溫過程的誤差，可認為在允許的范圍內。

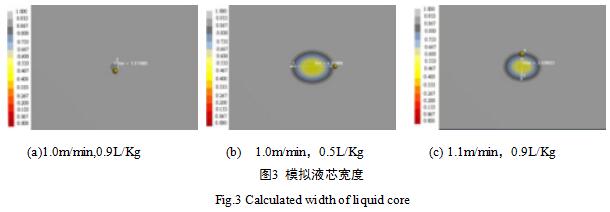

計算得到鑄坯不同方案射釘位置處液芯寬度如圖3所示。從圖3可以看出，鑄坯液芯為橢圓形，圖中直線表示液芯寬度。模擬計算液芯寬度和射釘實測結果如表2所示。從表2可以看出，模型計算的液芯寬度和實測液芯寬度存在一定的偏差，但是考慮模擬計算和射釘過程中存在的誤差，我們認為計算值和實測值基本吻合。

表2 模擬坯殼厚度與實測液芯寬度

Table 2 Comparison of liquid core width between calculation and measuring

3 輕壓下安裝位置

輕壓下安裝位置的確定國外學者做了相關研究。浦項鋼鐵YIM等人研究指出，最優壓下區間為中心固相率0.4～0.8，最優壓下率0.5～0.76mm/m。Park等人研究指出，250mm×330mm方坯的最優壓下區間為中心固相率0.3～0.8，最優壓下率為 1.2mm/m，最優壓下量為6mm。Ralf T和Klaus H對尺寸為150mm × 150mm D72C鋼進行輕壓下試驗后發現，對于高碳鋼在中心固相率0.2～0.9區域內實施壓下，壓下量為10mm，壓下率為2.8mm/m時，能有效降低中心碳偏析級別和抑制V形偏析的形成。參考以上文獻，本研究斷面180mm×240mm矩形坯82B壓下區間固相率設定為0.3～0.9。

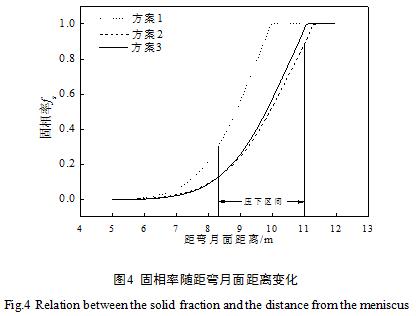

前面分析可以看出，模擬結果和實測結果吻合度較好，可以利用凝固模型計算輕壓下安裝位置。不同方案下82B凝固過程固相率隨著距彎月面距離的變化如圖4所示。由圖4可以看出，壓下區間固相率范圍fs=0.3-0.9，考慮到考慮實際生產過程中拉速以及比水量的變化（拉速1.0-1.1m/min，比水量0.5-0.9L/Kg），確定82B矩形坯安裝位置范圍為8.3m-11m。實際安裝過程中，結合連鑄機設備以及輕壓下裝置具體情況，前后位置會有一定調整。

4 高碳鋼82B輕壓下應用效果

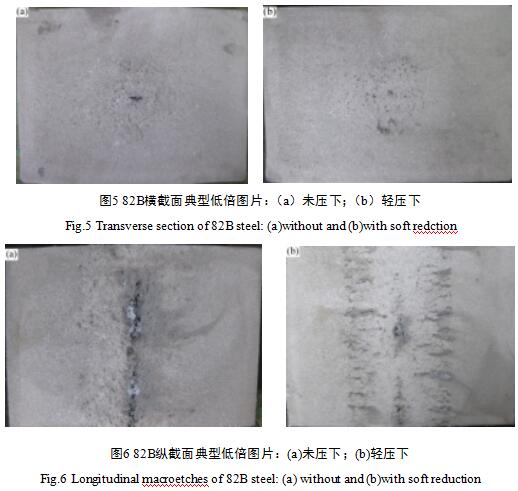

在斷面180mm×240mm矩形坯上進行了高碳鋼82B輕壓下試驗，確定中等斷面矩形坯輕壓下的應用效果。從鑄坯橫截面低倍評級、縱向V形偏析以及中心碳偏析指數三方面對矩形坯82B輕壓下效果進行了評價。鑄坯橫向低倍對比圖片如圖5所示。圖5(a)為未輕壓下鑄坯低倍，可以看出，鑄坯中心疏松、縮孔明顯；圖5(b)為輕壓下后鑄坯低倍圖，可以看出，輕壓下鑄坯中心疏松部分改善，縮孔半徑明顯減小。矩形坯82B縱向低倍對比圖片如圖6所示。圖6(a)為未輕壓下縱向圖片，可以看出，矩形坯中心區域存在粗大連續的縮孔，同時能看到V形偏析，V形偏析為枝晶間富集溶質鋼液向鑄坯中心流動通道；圖6(b)為輕壓下縱向圖片，可以看出，鑄坯V形偏析幾乎消除，同時，中心縮孔明顯減少。以上對比分析可以看出，輕壓下改善82B鑄坯橫向低倍、縱向V形偏析效果顯著。由圖6（b）還可看出，輕壓下后的鑄坯產生較多的中間裂紋，試驗結果表明，輕壓下產生的中間裂紋在熱軋盤條時可以全部軋合，對82B線材產品質量無影響。

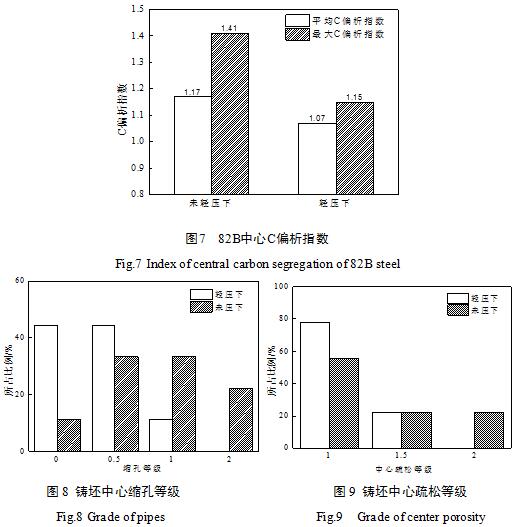

分別取10塊鑄坯檢測中心碳含量，計算平均碳偏析指數和最大碳偏析值，結果如圖7所示。由圖7可以看出，輕壓下之后，鑄坯中心碳偏析得到明顯改善，平均碳偏析指數由未壓下的1.17降到1.07；最大碳偏析指數由未壓下的1.41降到1.15。

取試驗條件下鑄坯，分別進行中心疏松和縮孔評級，得到統計結果。鑄坯的縮孔評級如圖8所示。由圖8可以看出，輕壓下鑄坯的縮孔得到顯著改善，鑄坯縮孔等級均不高于1.0級，且0.5級及以下比例達到了90%。鑄坯的中心疏松評級如圖9所示。由圖9可以看出，輕壓下之后，鑄坯的中心疏松也得到了一定的改善，輕壓下鑄坯中心疏松級別均不大于1.5級；中心疏松1級比例由未壓下的55%提高到77%。

5 結論

(1) 利用ProCAST建立了高碳鋼斷面180mm×240mm矩形坯的凝固傳熱模型，射釘試驗和紅外測溫驗證了模型的準確性。凝固模型計算得到輕壓下安裝位置為距彎月面8.3-11m。

(2) 高碳鋼82B矩形坯應用輕壓下后，中心碳偏析得到顯著改善。鑄坯V形偏析基本消除，中心平均C偏析指數由原來的1.17降低到1.07，最大碳偏析指數由未壓下的1.41降到1.15。

(3) 輕壓下改善82B縮孔和中心疏松效果明顯，鑄坯縮孔≤0.5級比例達到了90%，中心疏松均不大于1.5級，中心疏松1級比例由未壓下的55%提高到77%。
