SM45鋼中厚板坯表面裂紋成因分析與保護渣優化

劉志遠1  王重君1  張錦興1  孫立根2  劉云松2  朱立光2

（1. 唐山中厚板材有限公司煉鋼部，河北 唐山 063000；2. 河北省高品質鋼連鑄工程技術研究中心，河北 唐山 063000）

摘  要：中厚板生產的SM45鋼連鑄坯及軋材出現大批量的表面網狀裂紋缺陷。通過對裂紋進行金相組織分析、和掃描電鏡分析發現，連鑄坯裂紋與SM45鋼連鑄初始凝固有關。通過對現行保護渣理化性能的分析，提出了新的保護渣性能指標，并將新保護渣用于生產。生產實踐表明，新保護渣能夠有效消除鑄坯表面網狀裂紋，優化方向正確。

關鍵詞：SM45鋼；中厚板；表面裂紋；保護渣理化性能

Analysis of Causes for Surface Cracks of SM45 Steel Strand for Heavy Plates and Optimization of Mould Flux

Liu Zhiyuan1, Wang Chongjun1,Zhang Jinxing1, Sun Ligen2, Liu Yunsong2, Zhu Liguang2

(1.Tang Shan Heavy Plate Co. Ltd., Tangshan 063000, Hebei, China;

2. Hebei Province High Quality Steel Continuous Casting Engineering Technology Research Center, Tangshan 063000, Hebei, China)

Abstract: There were a lot of surface crack defects for both the SM45 Steel strand and heavy plates produced by Tang Shan Heavy Plate Co. Ltd. Through the metallographic analysis and the scanning electron microscopy analysis, the crack was related to the initinal solidfication of SM45 Steel probably. By the analysis of the physical and chemical properties of the current mould flux, the research team proposed a new mould flux performance parameters and used the new for real production. The production practice showed that, the new mould flux can effectively eliminate the network crack on the surface of the slab, and the optimization direction of the research group is correct.

Keyword: SM45 Steel; heavy plate; Surface crack; Physical and chemical properties of mould flux;

SM45鋼作為優質碳素結構鋼，性能均衡，可加工性強；特別是經過調質處理后，表面具備較高的硬度，且耐磨性較好，因此得到了廣泛的應用。對于SM45鋼連鑄坯而言，其高溫力學性能較為均衡，且凝固收縮主要發生在液固相轉變階段，因此鑄坯缺陷率相對較低[1]。同等條件下，SM45鋼連鑄坯表面質量往往優于低碳包晶鋼和亞包晶鋼，而內部質量亦優于高碳鋼[2]。但對于SM45鋼連鑄中厚板坯而言，在大面積的鋼水靜壓力作用下，其初生坯殼強度較低的弱點被無限放大，如果連鑄保護渣理化性能不合理或是結晶器內腔鍍層脫落，均會引起并加劇連鑄坯的表面網狀裂紋[3]。這些網狀裂紋在連鑄坯表面多呈彌散分布，深淺不一、難以修磨，嚴重影響正常生產。中厚板鑄坯表面這種長度、寬度不等，無固定方向性的網狀裂紋，在后續軋制過程中會沿多個方向延伸和擴展[4]，進而以不同的裂紋形式表現出來，這給缺陷的形成機理分析和工藝優化控制帶來一定的困難。

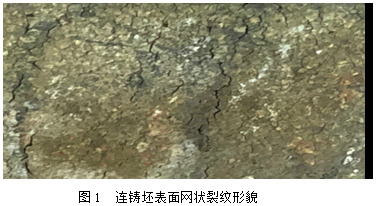

唐山中厚板材有限公司煉鋼廠近期生產的一批SM45鋼中厚板坯就遇到了網狀裂紋這一表面缺陷，表面網狀裂紋形貌如圖1所示。軋材表面產生了大量的表面裂紋，給生產帶來了嚴重的影響。針對這一問題，鋼廠成立了專門的攻關小組，并與華北理工大學高品質鋼連鑄團隊進行了聯合攻關，從連鑄保護渣理化性能優化著手，以改善鑄坯表面質量問題，并取得了較為明顯的效果。

1基本生產情況

中厚板生產SM45鋼中厚板坯時采用的工藝流程為：鐵水→轉爐（120t）→LF精煉→連鑄（斷面1800mm×280mm）→連軋（3500mm軋機），連鑄機拉速0.8m/min， SM45鋼的化學成分如表1所示。

表1 SM45鋼化學成分表

Table 1 SM45 Steel chemical compositiontable

2金相試驗結果分析

2.1 金相組織分析

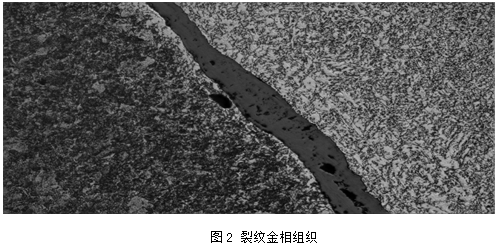

為確定裂紋產生的工藝環節，本研究用4%硝酸酒精溶液在室溫下對所截取軋材試樣進行腐蝕，然后將腐蝕面置于金相顯微鏡下進行觀察。典型的鋼樣腐蝕結果如圖2所示，從圖2中可以看出，裂紋周邊的組織較為粗大，鋼基體中的碳已基本被脫除，說明此裂紋應源于連鑄坯，與軋制工藝無關。

2.2 掃描電鏡結果分析

為進一步分析裂紋的形成原因，在出現明顯裂紋的試樣，采用掃描電鏡對裂紋根部即裂紋源進行觀察。

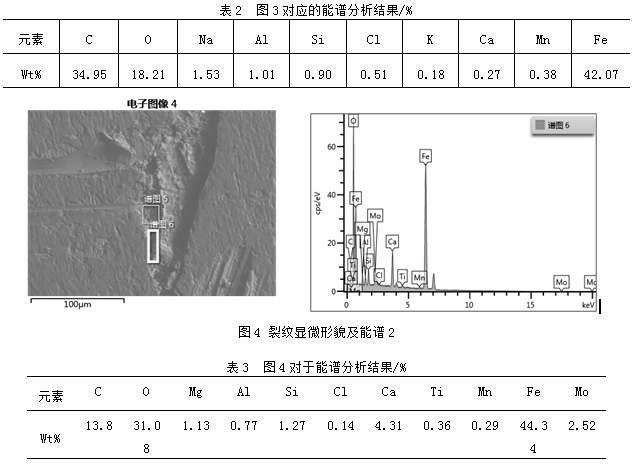

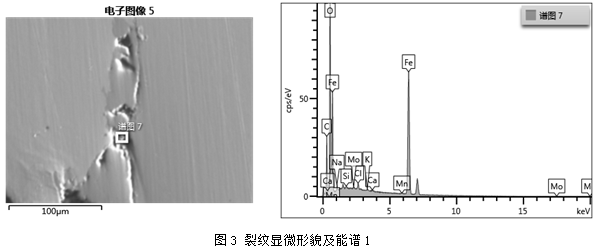

圖3、圖4為典型裂紋源的基本形貌，從圖中可以看出，部分裂紋源于鋼基體的撕裂，但部分裂紋根部存在顆粒狀物質，尺寸接近20μm，顆粒狀物質的主要成分較為復雜，基本可以判定該物質為外來夾雜物，并含有一定量的Na、K氧化物，因Na、K元素一般存在于保護渣中，所以該物質來源于連鑄保護渣卷入的可能性較大。與此同時，裂紋源并未發現Cu元素，這說明此次的網狀裂紋與結晶器鍍層剝落無關。

由以上分析結果可知，軋板表面裂紋均源于連鑄坯，鑄坯表面的網狀裂紋極可能由保護渣理化性能不合適而引起，而且部分裂紋的根源存在保護渣卷渣的問題[5, 6]。因此中厚板公司與華北理工大學高品質鋼連鑄團隊針對現行保護渣的理化性能進行分析，以期找到裂紋的成因。

3結晶器保護渣理化性能分析

3.1 保護渣熔點熔速測定

熔化溫度對結晶器彎月面上方的液渣傳熱和熔渣層的產生以及渣耗有影響，與結晶器保護渣的絕熱保溫性能和潤滑性能密切相關。在連鑄過程中，結晶器保護渣的熔化溫度影響鋼液面上熔渣層的厚度，從而影響保護渣向結晶器和坯殼之間的流入量。

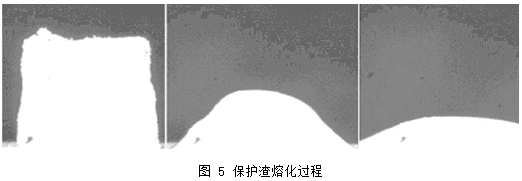

本研究采用全自動爐渣熔點熔速測定儀對保護渣熔化溫度和熔化速度進行了分析。圖5為保護渣樣熔化過程中開始熔化溫度、半球點溫度、流動溫度視圖。保護渣熔化溫度的實驗測試結果如表4所示，其熔化溫度（半球點溫度）分別為1045℃和1069℃。熔化速度的實驗結果如表5所示。

從以上結果上可以看出，兩種保護渣的熔化溫度基本滿足SM45鋼連鑄1800mm×280mm斷面的要求，但兩種保護渣熔化速度均不理想，相對較慢。對于中厚板坯連鑄而言，保護渣熔速過慢會使結晶器自由鋼液面上液渣層較薄，特別是在結晶器側開孔浸入式水口引起的鋼液旋流作用下，整個寬面保護渣流入不均，結晶器內鑄坯潤滑不良，并最終導致表面裂紋缺陷出現，甚至引起粘結漏鋼的出現。

從以上結果上可以看出，兩種保護渣的熔化溫度基本滿足SM45鋼連鑄1800mm×280mm斷面的要求，但對于采用側開孔浸入式水口的板坯連鑄而言，如果結晶器內鋼液流場不合理，且保護渣粘度較低時，保護渣熔速較快可能會加劇保護渣卷渣行為。在前述研究中發現，部分裂紋源于保護渣卷渣，且夾雜物尺寸較小，這些夾雜極有可能來源于此。因此有必要進一步分析保護渣的粘度。

3.2 粘度測定方法及實驗結果

不同坯型和不同拉速的連鑄機對保護渣的粘度要求不同，但一般條件下，在保證保護渣消耗量的同時，粘度稍高說明保護渣性能更穩定，并有利于保護渣的均勻流入。

試驗利用Brookfield旋轉粘度計，測試過程在MoSi2高溫爐內進行，定點測定粘度的溫度為1300℃，粘度單位為Pa•s。首先設定升溫制度，啟動電爐加熱。稱量去碳后的保護渣300克，當電爐加熱升溫至實驗溫度1300℃后，將已經準備好的實驗渣分次加入石墨坩堝，并放置于爐管中央，待渣樣全部加完熔化后，將吊掛裝置緩慢地放入高溫爐內。為了嚴格控制吊掛裝置旋轉底穩定性，不能與任何物體相接觸，并且保證轉頭與坩堝同心。轉頭放入高溫熔體會使高溫熔體溫度稍微下降，當溫度穩定后便可測定粘度。

1#渣和2#渣的黏度分別為0.108Pas、0.112Pas，轉折溫度為1205℃、1180℃，不難發現，對于SM45鋼0.80m/min拉速的中厚板坯連鑄機而言，兩種保護渣的粘度值均偏低，一方面不利于保護渣的均勻流入，另一方面也會增加保護渣卷渣的風險。如果結晶器下端保護渣轉折溫度高于鑄坯角部溫度，低于鑄坯表面中心溫度，再加上保護渣的流入不均，會進一步加劇結晶器內初生坯殼溫度場不均勻的現象，進而產生因初生坯殼應力不均而產生的裂紋。其次，SM45鋼用保護渣轉折溫度較高，不利于結晶器下端鑄坯的潤滑，會使連鑄坯表面受到的摩擦力較大。這導致坯殼在結晶器內下行的過程中，坯殼收縮受到的銅壁約束加大，加劇了坯殼表面裂紋傾向。

基于上述分析結果，攻關小組提出以保護渣理化性能優化為主的工藝改進方案。保護渣熔速可適當保持不變，但粘度需適當提升，控制在0.125±0.005Pas，粘度轉折溫度由1200℃優化為1110℃。

4 結論.

優化后的保護渣應用于SM45鋼連鑄板坯生產后，鑄坯表面質量良好，未出現網狀裂紋，證明本次優化方案較為合理，達到了預期的目標。

鑄坯表面網狀裂紋多由保護渣理化性能不佳所引起，保護渣粘度過小不利于保護渣的均勻流入，導致裂紋的加劇；而當保護渣粘度較小時，亦會加劇保護渣的卷渣行為。

參考文獻

[1]  С.Б.亞力山大維奇,馬芳.連鑄板坯表面質量問題研究[J].本鋼技術,2013(01):41-43.

[2] 何宇明，朱斌，陳文滿等，中厚板表面裂紋成因及影響因素研究.[G]鋼鐵.2006.41（01）：36-38.

[3]  Mills K C.歐洲煤鋼聯盟提供資金的結晶器保護渣研究的綜述[A].第一屆歐洲連鑄會議譯文集[C].中國金屬學會連鑄學會.1991.30-40.(Mills K C. Due to ECSC Provides Funds the Overview of Research Mould Powders[A].First Batch Europe Continuous Casting the Meeting of Translates the Collection of Essays [C].Continuous Casting Association of Chinese Society of Metals. 1991.30-40.)

[4] Yamauchi,A.Effect of solidus temperature and crystalline phase of mould flux on heat transfer in continuous casting mould,Ironmaking and Steelmaking, 2002, 29(3): 203-208

[5] 王謙. 方坯連鑄生產品種鋼用保護渣選擇的探討[A]. 中國金屬學會鏈續鑄鋼分會.特鋼連鑄技術研討會論文集[C].中國金屬學會鏈續鑄鋼分會:,2007:8.

[6] WANG Qian,HE ShengPing,REN,Qing. Investigation on Crystallization temperature of continuous casting moud fluxes. lron and Steel(Peking),2004,39(SUPPL.):808-812
