本鋼七號高爐大修烘爐淺析

李永強  秦希黎

（本鋼集團有限公司  遼寧 本溪 117000）

摘  要：通過對大修后高爐烘爐過程和烘爐效果的研究分析，雖受爐頂溫度制約，但在當前烘爐制度下，可通過合理調節風量和風溫，使大修后高爐在7天時間內廢氣濕度達到5g/m³水平，同時文中給出烘爐過程中存在的不足和改進辦法，對今后高爐烘爐提供合理的建議和意見。

關鍵詞：高爐，烘爐，風溫，濕度

Analysis on Preheating of overhaul of Benxi Steel’s No.7 BF

Li Yongqiang  Qin Xili

(Benxi Steel and Iron Group  Liaoning Benxi 117000)

Abstract: After analysis the effect and process of preheat the BF, under the current preheat system, restricting by the top temperature of the furnace ,humidity can reach the level of 5g/m3 by adjusting the air volume and temperature in 7days, In the meantime, the paper gives the deficiency and improvement method of preheating furnace, and providing reasonable advice and suggestions for preheating furnace in future.

Keywords: blast furnace,preheating furnace, blast temperature, humidity

大修后高爐的烘爐質量是高爐長壽的關鍵，若烘爐后爐缸爐底仍殘存較多的水分，不定型耐材未達到固化強度，開爐后爐缸急劇升溫，將造成殘存的水分迅速蒸發，產生壓力較高的水蒸汽沖破尚未固化的不定型耐材，形成大量的初步氣隙，投產后因串煤氣造成氣隙不斷擴大，影響爐缸傳熱和高爐長壽^[1]

大修后的高爐在開爐前必須經歷烘爐階段，目的是：通過熱風的升溫及保溫將高爐磚襯間的水分緩慢排出，提高泥漿和搗料的固結強度，使高爐爐體設備逐漸達到生產狀態。否則開爐后排出大量蒸汽，不僅吸收高爐熱量，降低渣鐵溫度，使開爐操作困難，而且水分快速蒸發，可能使磚縫開裂和爐體膨脹，影響爐缸整體性和高爐壽命^[2^]。

為了烘干高爐砌體中的水分，要求：磚襯溫度應該達到105-110℃，烘干時間大于48h；而砌筑所使用的以有機物為結合劑的泥漿，焙燒固化溫度為200-250℃，焙燒時間為20-50h^[3]；冷卻壁和炭磚之間的碳素?fù)v打料，用樹脂結合劑時110℃以上固化25h ^[4]。達到以上標準，說明烘爐達到了理想效果。

2 烘爐管設計

2.1 封鐵口操作

七爐鐵口保護板距炭磚內側2300mm，為保證烘爐前爐體密封和加強鐵口區炭磚預熱，需提前對鐵口進行封堵，并預埋直徑108mm的鐵口導出管。具體方法：孔道外側通過泥炮打入正常炮泥約1.2m，爐內側使用質地較軟的有水炮泥進行封堵，并搗實。若鐵口封堵質量較差，則開爐初期容易將鐵口孔道內的炮泥噴出，造成跑大流事故。

為保證開爐初期充分加熱鐵口區域炭磚，確保高爐長壽，并根據導出管的噴吹情況判斷開爐后爐缸內狀況和確定第一次出鐵時間，鐵口導出管與爐底均勻分布的兩圈“八邊形”盤管相連，盤管直徑均108mm，其上每隔300mm開一個直徑25mm的小孔，使得爐底各處的渣鐵及溫度情況能第一時間通過鐵口導出管傳到爐外，便于高爐工作人員操作和分析。

2.2 烘爐管制作

烘爐管采用的管徑ø108mm鋼管，插入風口200mm，從風口伸入爐內，并呈“Γ”型折到爐底。在垂直端距爐底500mm處焊“喇叭”形出口，下部用22mm圓鋼支撐于爐底，便于氣流散開，從而加熱爐底和爐缸，及將蒸發出的蒸汽帶走，所有烘爐管在爐底呈三圈均勻分散，導管之間用鋼筋點焊連成一體，防止送風后位移。爐內風口平面的烘爐管上，距爐墻1500mm范圍外加焊圓形鐵板，加強爐缸輻射傳熱并使氣流盡量加熱爐底和爐墻。

3 烘爐過程及效果

3.1烘爐方案制定

烘爐氣流運行路線：鼓風機→冷風總管→熱風爐、混風閥→熱風總管→高爐本體→高爐爐頂放散閥和煤氣下降管末端人孔。本次高爐大修熱風管道利舊，主要水分來源于爐內砌筑耐材和灌漿料。采用熱風爐烘爐時，烘爐溫度，烘爐時間和冷卻強度是烘爐效果的關鍵。烘爐曲線以熱風溫度為準，因不能打水，為保護爐頂設備，通過調節風量保證烘爐溫度的提高。實際操作情況見圖1。由圖可見，烘爐132h后，受烘爐溫度提高的影響，頂溫超過350℃，嚴重威脅到爐頂設備安全，風量由1700m³/min降低至1500m³/min，保證了烘爐的順利進行。

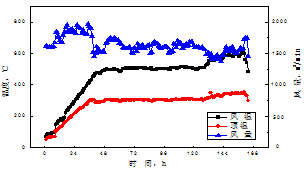

圖1 烘爐曲線

Figure 1 Preheating curve

根據本鋼七號高爐實際情況，烘爐時間共7天，前期烘爐風量2000m³/min左右，使用較大風量盡快帶走爐內水分。開始溫度為140℃恒溫2h，然后以10℃/h升溫至500℃，恒溫93.5h，然后以10℃/h升溫至600℃，恒溫24h，然后以40℃/h降溫至500℃，廢氣濕度與大氣濕度相近，烘爐結束，總計168小時。

3.2 爐頂廢氣濕度變化

烘爐終了時間應根據爐頂廢氣濕度進行判斷，本鋼7號高爐烘爐期間天氣情況較為穩定，測得當?shù)卮髿鉂穸葹?/span>5g/m3，烘爐要求爐頂廢氣濕度與大氣濕度相差小于2g/m3時，認為達到烘爐結束標準。因第一天測廢氣濕度管道堵塞，圖2為從烘爐第二天到烘爐結束時廢氣濕度變化情況。

圖2 廢氣濕度變化

Figure 2 The humidity change of gas

由圖2可見，在烘爐過程中廢氣中水分整體呈下降趨勢，在烘爐第110h后出現廢氣含水量大幅上升的現象，最高達25g/m³，持續時間20h，說明在烘爐過程中有一個水分急劇排出的階段，在烘爐168h，即7天后，廢氣濕度為5g/m³，達到烘爐結束的標準，烘爐結束。

3.3 烘爐過程

爐缸爐底炭磚是爐內磚襯最厚的部位，一般認為爐缸冷卻壁與炭磚間的碳質搗料溫度110℃以上固化25h時，整個爐缸達到理想的烘爐效果^[6]。但高爐設計中填料內未預留熱電偶，為判斷爐缸整體的烘爐狀態，以爐底中心第1、2層炭磚之間的中心熱電偶TE4021、2段冷卻壁中部插入炭磚深度50mm的TE4121、3段冷卻壁中部插入炭磚深度50mm的TE4210和4段冷卻壁中部插入炭磚深度50mm的TE4280的典型溫度點為依據，判斷爐缸磚襯烘爐效果。

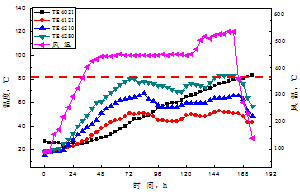

圖3 烘爐過程中熱電偶溫度變化

Figure 3 The change of thermocouple temperature in preheating process

由圖可見，因爐底炭磚較厚，短時間內大量熱量很難向下傳遞，所以爐底下部炭磚的起始升溫時間較爐缸側壁慢，但開始升溫后受風溫波動影響較小，隨時間推移逐漸向風溫靠近；因爐缸側壁炭磚厚度由下至上逐漸變薄，所以熱電偶溫度由下至上相對增高，且隨風溫有規律變化。

但受大修工期影響，烘爐時間偏短，雖然廢氣濕度達到烘爐結束標準，但爐缸炭磚與冷

卻壁間的填料溫度均低于85℃，爐襯的泥漿和填料不能達到理想的固結強度和導熱系數，不利于高爐的長壽。烘爐后打壓過程中證實，打開爐缸風口所在的5段穿壁灌漿孔和3段鐵口兩側的灌漿孔時，均存在大量跑風現象，4^#-5^#風口間和2場鐵口左側存在跑泥現象，充分證明了烘爐過程的不徹底和考核制度存在的缺陷。

（1）應根據爐頂廢氣濕度和冷卻壁與炭磚之間填料溫度達到不定形耐材的固化溫度的雙重標準判斷高爐烘爐效果，嚴格保證烘爐質量。

（2）因烘爐過程中與爐缸冷卻壁接觸填料最高溫度不超過100℃，遠低于400-600℃鑄鐵相變溫度，因此可考慮通過降低冷卻壁冷卻強度、爐缸貯水烘爐或停水烘爐的方式快速提高填料溫度。

（3）為保護爐頂設備，在爐頂溫度的制約下，烘爐風量和風溫的合理調配是提高烘爐效果的有效途徑，烘爐后期在頂溫不變的基礎上，通過維持較低的風量比，盡可能增加風溫來提高耐材表面溫度，加強向炭磚內部傳熱。

（4）在烘爐過程中，爐頂放散為開啟狀態，為保證爐缸正壓加熱，應將烘爐管和風口的間隙封死，使氣流首先全部進入爐缸，保證關鍵部位烘爐質量。

（5）因爐缸截面積105m³，風口平面上加蓋鐵板面積58m³，為保證爐缸正壓加熱，應增大鐵板的面積，縮小風口平面的環形空隙，通過輻射傳熱和對流傳熱充分加熱爐缸。

（6）爐缸烘爐效果差的另一個原因是在烘爐過程中為防止炭磚表面超450℃被氧化，在爐缸爐底內側砌筑一層230mm厚的低導熱系數的粘土磚，成為了爐缸爐底傳熱的限制環節，應適當減少粘土磚厚度或改用高導熱保護材料，降低填料升溫的難度。

（7）盡可能提前對冷卻壁和鋼甲間隙進行灌漿，凝固后在烘爐過程中可打開高爐壁體上的灌漿孔使蒸汽排出，加強不定形耐材固化，防止氣隙產生。

5 結論

近些年國內大量高爐進入一代爐役后期，因此分析和研究快速大修高爐的烘爐過程，對今后高效科學烘爐具有現實指導意義和參考意義。

高爐操作者應根據高爐的磚襯結構和爐頂設備情況，制定合理的烘爐制度，確保高爐爐襯在短時間內充分合理的升溫，使?fàn)t缸爐底的填料和泥漿充分烘干固化，為高爐長壽奠定基礎。

烘爐質量的關鍵在于烘爐曲線的制定，在頂溫制約下，通過風量和風溫的合理調配，在7天內可達到良好的烘爐效果。

完善烘爐過程的評價機制，考慮通過降低爐缸爐底冷卻強度、提高爐襯表面溫度、改善爐內傳熱途徑等方式提高烘爐效果。

參考文獻

[1] 鄒中平，郭憲臻．高爐爐缸氣隙的危害及防治[J]. 鋼鐵，2012.06: 9-13.

[2] 郝素菊，蔣武鋒，趙麗樹等.高爐煉鐵500問[M]．北京：化學工業出版社，2008．

[3] 張壽榮，于仲杰．武鋼高爐長壽技術[M]. 北京：冶金工業出版社,2009．

[4] 高征鎧，欒吉益，張吉才，等．石橫特鋼380m3 高爐烘爐實測[J], 煉鐵,2004,3(23)：18．

[5] 李洋龍，程樹森，王穎生． 高爐停水烘爐的探討[C], 全國煉鐵學術年會文，2014:948-953．

[6] 李洋龍，程樹森，趙宏博．高爐烘爐質量的研究[J], 鋼鐵研究學報，2014.02:22-27
