鋼錠同盤異錠型澆注工藝技術研究與應用

甄光楠  何德志  蘭瑞金

（舞陽鋼鐵有限責任公司第一煉鋼廠  河南  462500）

摘  要：舞鋼公司第一煉鋼廠通過對煉鋼、模鑄澆注設備產能綜合分析，對廠內現有鋼錠模高度進行重新梳理，利用目前大型扁鋼錠內置絕熱板成熟技術；同時開發設計了厚度200mm、400mm兩種規格底墊，調節鋼錠模高度差異，以及對鋼錠澆注系統湯道磚進行優化調節，通過調節湯道耐火磚孔徑的大小及塊數，達到模內鋼液上升平穩、一致。同盤異錠型澆注技術，解決了雙盤澆注成本增加問題并保證了內部質量，成功兌現小批量、單散合同，保證了交貨期，經濟、社會效益明顯。

關鍵詞：底墊、同盤異錠型、湯道系統、耐火磚孔徑

1 前言

隨著鋼鐵市場形勢的變化，小批量合同結構逐漸增多，造成單散合同的生產嚴重制約著交貨期限，尤其是一、二十噸到幾十噸這類單散小批量合同兌現問題比較突出，要解決這一難題，就必須做到一爐鋼澆鑄出重量大小不同的錠型，在解決這些單散合同組織鋼錠生產方面鑄錠車間推出了同盤異錠型澆注、雙盤澆注、減錠澆注等多種生產模式，雙盤澆注不僅生產成本會增加，也會由于鋼錠支數較少時注速上難以控制，澆注第二盤時注溫上難以控制，過程不可控因素增加，對鋼錠探傷質量帶來不利因素。由于各個錠型高度各不相同，如何保證異錠型高度一直是能否同爐生產的關鍵；由于鋼錠一盤澆注兩種以上錠型工藝技術理論上可行，由于錠重差異較大（最大的差異達到20t）澆注過程卻極難控制，如何實行不同錠型澆注時上升平穩一直是保證內部質量的關鍵。為此舞鋼公司一煉鋼廠對同盤異錠型澆注工藝研究，且同一底盤澆多種錠型工藝技術，對兌現單散合同，并保證產品內部質量，避免因兌現小批量合同而同爐生產出的大量計劃外庫存量，直接降低了庫存資金占用，對降本增效起到了積極作用。

2 同盤異錠型澆注技術難點

（1）如何保證同一底盤不同規格的錠型的帽口高度一致，并完成不同錠型錠帽補縮，確保同同盤異鋼錠達到高質量要求。

（2）同盤不同規格錠型澆注，錠重差異（最大的達到20t）較大，如何解決不同錠型在澆注過程中存在的鋼液面上升不齊問題。

3 同盤異錠型澆注技術工藝方案

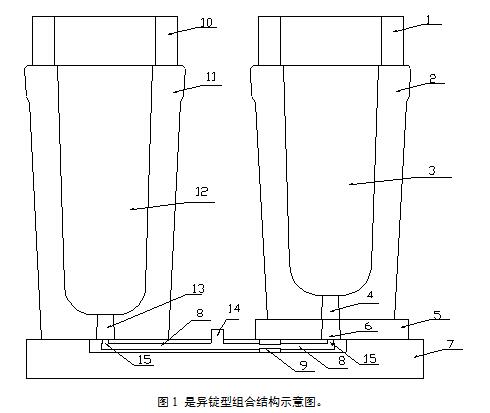

通過對異錠型在高度較低的鋼錠模下部加鋼錠模墊調節，根據流體力學計算不同錠型湯道系統的阻力損失、湯道流速，根據錠型重量差異大小來選擇孔徑不同的湯道調節磚，實現了不同錠型與湯道系統阻力損失的匹配，確保使組合在一起澆鑄的各個鋼錠模內的鋼水能在工藝要求的時間內同時達到要求的高度，打破了模鑄扁鋼錠只能澆注同盤同樣大小鋼錠的傳統生產模式，實現了重量差異高達20t、高度差異800mm的不同扁鋼錠能在一個底盤上同時澆鑄，使模鑄扁鋼錠的生產模式極具靈活性，具體實施方案見圖1。

圖中標記如下： 1、小重量鋼錠模2、小重量鋼錠模模腔3、小重量鋼錠模模底孔4、鋼錠模墊5、鋼錠模墊孔6、底盤7、通用湯道磚8、湯道調節磚9、大重量鋼錠模帽口10、大重量鋼錠模11、大重量鋼錠模模腔12、大重量鋼錠模模底孔13、底盤湯道上升孔14、中注管磚15、尾磚上升孔。

3.1 異錠型高度差通過底墊調節

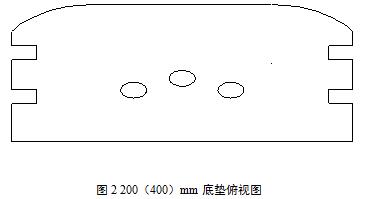

舞鋼公司第一煉鋼廠根據現有鋼錠模的尺寸情況和不能組爐的錠型高度差距綜合考慮設計出200mm、400mm底墊（底座俯視圖見圖2），調節錠模高度差異，解決了錠模高度差大無法搭配的問題；根據現場中鑄管的種類及形狀，底墊的兩個大邊部分別設計成如圖一所示的倒角圓型和直角方形兩種形式，當使用缺角鑄管時倒角圓形一邊可以與鑄管嚴密的組合在一起；當使用直角方鑄管時，直角方形一邊和直角方鑄管嚴密的組合在一起；中間設計三個模底反射水口眼，根據錠型不同下磚湯道長度變化及所裝配中鑄管的不同，隨時靈活調節墊底水口眼與模底水口眼對正。

3.2 異錠型高度差通過帽口調節

舞鋼公司第一煉鋼廠通過對現有20種不同規格的鋼錠模尺寸進行逐一篩選組合，選出高度差異不大的鋼錠模，確定能夠滿足優化錠型組合的配盤模式，然后根據各錠型鋼錠模高度的差別，結合帽容比等工藝參數對原來的老帽口進行優化設計創新性的提出設計不同高度的新帽口，新設計的帽口簡稱新帽口，原來的帽口簡稱老帽口，利用新老帽口的高度差別平衡鋼錠模的高度差異，滿足不平錠型的高度差異不大（小于90mm），從而滿足不同錠型組合后均滿足錠澆注成錠工藝要求。

3.3 鋼錠本體帽口變量澆注技術

創新性的在鋼錠模內壁安裝內置絕熱板（見圖3），利用鋼錠本體的鋼液來充當帽口進行鋼液內部收縮，由此可以實現自由調節絕熱板高度，相當于可以自由調節鋼錠模帽口的高度，以此來滿足錠型重量和所要搭配錠型高度的要求。

3.4 不同錠型澆注高度的確定及標準

優化錠型組合同盤異錠型的澆注模式后根據搭配后的錠型高度差別，測算總高度相對低的錠型澆滿后，錠型高度高的產生帽口欠澆后，成錠是否能夠滿足成材要求。優化錠型組合后高低鋼錠模的最大高度差別為90mm，有的進行異錠型配盤搭配時甚至沒有差別。針對高度差別大的異錠型配盤模式，為力求保證減少高度大的錠型的欠澆高度，在澆注過程中，力求把低錠型澆注到接近溢渣，最大限度地提高高錠型的澆注高度，從而地實現了同盤異錠型澆注模式澆注澆高的兼顧。

3.5 湯道磚砌筑系統優化

同盤異錠型澆注過程中，大錠上升慢，小錠上升快的問題，鑄錠車間技術人員采用流鋼磚湯道的孔徑大小來調節，保證鋼液上升平穩一致。同盤異錠型優化組合高度搭配也合適后，由于錠型大小重量各不相同，澆注時液面上升差距很大，比如13t錠型通過加200mm墊與與33t錠型組合在一起后，鋼錠重量差異達到20t。在澆注過程中勢必造成13t上升較快，如果不采取措施，會出現13t錠型澆到本體位置，33t錠型才澆注到本體的一半位置。針對錠型重量相差較大導致的鋼液上升不齊問題，鑄錠車間技術組人員通過澆注現場跟蹤和計算，對上升較快錠型的湯道磚就行優化，通過使用孔徑不同的湯道磚就行試驗調節（見表1，由于加墊后異錠型組合33種之多篇幅較大，現只列出加400mm底墊組合），達到不同錠型的鋼液面平穩、一致上升。

表1 加400mm底墊組合

3.6 工藝上注溫、注速及動車的調整

同盤異錠型的澆注模式實施后，由于同一爐鋼水所澆注的錠型重量大小不一，打破了原有工藝的澆注注速時間，從而直接影響了鋼液的吊包溫度。大錠型（大錠型數量多于小錠型）搭配小錠型時澆注時間減少，吊包溫度在大錠型的工藝基礎上略降；小錠型（小錠型數量多于小錠型）搭配大錠型澆注時間增加，吊包溫度在大錠型的工藝基礎上略加；在鋼錠的澆注后期減小注速，使各錠型的鋼液能有盡量充足的時間進行平衡澆高。在卸錠時間的工藝方面，一律以錠型相對較重的動車卸錠時間為準。

經過以上結合現場生產經驗的分析論證及各項措施的保證，舞陽鋼鐵公司最終確定了優化錠型組合的生產工藝方案，也就是同盤異錠型澆注工藝。

4 實際應用結果與分析

模鑄異錠型同盤澆注經實施推廣后，所生產出的錠型重量符合要求，效果良好，主要應用在Q235系列普通碳素鋼、16Mn系列低合金鋼和一些品種鋼上，現已呈常態化生產模式。內置絕熱板調節錠身高度滿足錠型大小要求，優化了錠型結構，減少了鋼錠模品種，降低鋼錠模資金占用庫存，是錠型優化上技術性跨越。避免了因兌現小批量合同而同爐生產出的大量計劃外庫存量，在及時兌現合同的同時，也直接降低了庫存資金占用，對降本增效起到了積極作用。

取得效果：1、節約新錠型開發及閑置庫存資金占用余1160.8萬元。新鋼錠模價格（設計開發等費用） 為8061元/噸（公司年標價格），四種錠型匹配生產各配備三套及輔具共需12套。

節約資金占用=每套平均單重120噸*12套*8061元/噸=1160.8（萬元）

2、探傷合格率提高方面，計劃外與合格鋼板差價按1361.59元/t(計劃外噸鋼綜合平均差 價數據來源為煉鋼財務科提供)計算，年可增效：增效=鋼錠產量*成材率*提高探傷合格率點數*計劃外差價：

165000t*0.73*1.7%×1361.59元/t=278.8萬元。

按年效益測算：2017年加墊組合783 爐，僅雙盤澆注節約成本就可增效：

      783爐*1721元/爐=134.7萬元。

累計2017年創效：

     1160.8萬元+278.8萬元+134.7萬元=1574.3萬元

5 結語

同盤異錠型澆注工藝的實施，減少了現場鋼錠模錠型規格，節約新錠型開發費用及鋼錠模設計周期，保證合同的及時的兌現；極大增加了異錠型組合的方式和范圍，增加了模鑄組爐生產的靈活性，為模鑄鋼錠合同的兌現提供有力保證，一定程度上增加了模鑄鋼錠合同的承接量；通過鋼錠模底部加墊組合的應用減少了模鑄雙盤澆注工藝生產模式，優化了模鑄澆注工藝，降低了成本，減少了人力、能源浪費，經濟效益明顯。

參考文獻

[1] 張文，鐘云波，等.模底磚孔徑影響大鋼錠澆注及凝固過程的數值模擬.特種鑄造及有色合金.2010.30.9

[2] 陳建東，朱偉偉等.整體式下注鋼錠模的設計.上海電氣技術.2013-*09.06(3)
