本鋼北營400m2燒結優化操作與技本術改進

陳宇新

（北營煉鐵廠燒結二作業區  本溪市  117000）

摘  要：對本鋼北營400m2燒結優化操作與技術改進實踐進行了總結。通過做好原燃料的精細管理工作及混勻庫投入使用，采用自動化精準配料，并依據高爐需求燒結礦的性能質標要求，確定合理的燒結操作制度，加強操作者技術能力，提高厚料層度優化燒結質量，降低燃耗，穩定燒結終點，不斷改進設備缺陷，組織技術攻關，改進設備設施等一系列措施，實現了北營400m2燒結對新一號高爐穩定供給合格礦，優質礦的目標。

關鍵詞：燒結終點；厚料層；技術攻關；改進設備。

Optimization and modification of Benxi steel sintering North 400

Yu Xin Chen

（Benxi city north two ironmaking and sintering operation area 117000）

Abstract: in Benxi North 400 sintering operation optimization and technology are summarized. Through the improvement practice of fine management work of raw fuel and mixing base is put into use, the use of automation and precise ingredients, according to the performance requirement of blast furnace sinter quality requirements, determine the node burning rational operation system, strengthen the operator technical ability, improve the thickness the material layer optimization of sintering quality, reducing fuel consumption, stable sintering end point, the continuous improvement of equipment defects, technology research organization, a series of measures to improve the equipment and facilities, the North 400 sintering on the steady supply of new BF qualified ore, ore quality target.

Key words: sintering end; thick layer; technical research; improvement of equipment

本鋼北營400m2燒結是由中冶京城設計，現有400 m2燒結機一臺，燒結機利用系數1.3t/㎡·h(設備通過能力按1.6 t/㎡·h設計)，設計年產出廠成品燒結礦463.3 萬噸，主機年工作 330 d，作業率為90.4%。生產過程包括從燃料、熔劑、混勻礦接受開始到成品燒結礦為止，燒結工藝主體設施和生產輔助設施（含成品礦取樣設施）等。主要內容有：燃料接受、破碎系統，熔劑接受、輸送系統，配料、混合系統及生石灰配加系統，燒結冷卻系統（含主電除塵器、主抽風機室、主煙囪等），成品整粒篩分系統（含成品取樣檢驗），鋪底料系統 ，成品礦槽。

1 混勻庫的投入

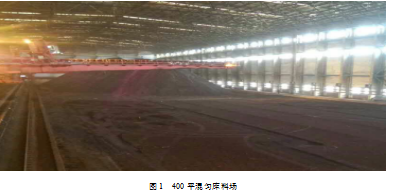

燒結是將各種粉狀含鐵原料，配入適量的燃料和熔劑，加入適量的水，經混合和造球后在燒結設備上使物料發生一系列物理化學變化，將礦粉顆粒黏結成塊的過程。俗話說“巧婦難為無米之炊”，米不好很難做出香噴噴的米飯，原料質量決定燒結礦質量，因此在原料管理中必須堅持質量第一的精料方針，以良好的原料質量確保燒結礦質量，從而到達優質、低耗、高效的目的。一般要求含鐵原料品位高，成分穩定，雜質少。400平燒結原料的運輸方式主要有以下幾種形式：火車運輸、汽車運輸、自產和自加工原料直接通過皮帶運輸?shù)皆�料場或原料倉庫、礦槽貯存。因運輸條件有限，各原料的水分大小不一，因此，2016年4月混勻庫的投入使用，使混合后的原料經過混勻庫堆積控水后水分趨于穩定。如圖1

2 配料的自動化運行

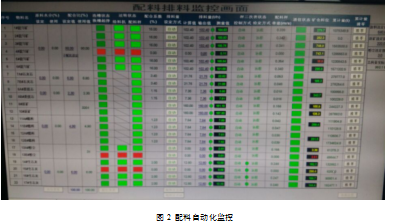

400平燒結配料有6個儲原料倉，1個灰石倉，1個鎂石倉，2個返礦倉，2個燃料倉，2個粉塵倉，4個生灰倉，一條混一主皮帶及多個給料小皮帶（帶皮帶秤）組成，各部配料按比例實現電腦自動化運行，并設有超值報警。容積配料法是基于物料堆積密度不變，原料的質量與體積成比例這一條件進行的。準確性較差。而質量配料法是按原料的質量配料。比容積法準確，便于實現自動化。為獲得化學成分和物理性質穩定的燒結礦，滿足高爐冶煉的要求，配料采用的是質量配料法。如圖2

3 組織技術改進，消除不穩定因子

3.1 改善燃料除塵灰配料因子

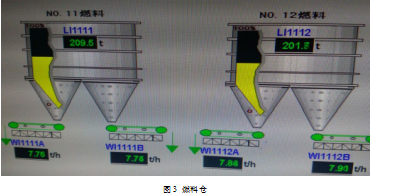

燃料除塵灰是燒結的附屬產品，是破碎焦粉時產生的除塵灰，為了回收利用，降低燒結成本采取將燃料除塵灰打入燃料倉與燃料混合配吃，但除塵灰的各項指標與焦粉燃料差距較大，燃料除塵灰隨意打在4個焦粉倉里， 燃料除塵灰下達時，不知道在那個倉， 出現混料，使燒結焦粉分布不均，影響燒結效果。如圖3

因此，規定燃料除塵灰固定打在11號A焦粉倉，由最初檢測4個燃料倉，變?yōu)橹蛔⒅赜^察1個倉。這樣就避免了因燃料除塵灰混料情況對燒結造成的波動和影響。

3.2 燃料配量與物料輸出穩定程度

燒結過程中，鐵氧化物再結晶，高價氧化物的還原，液相生成數量，燒結礦的礦物組成，燒結的宏觀結構與顯徽結構等在很大程度上取決于燃料的合理使用。燃料量少，達不到必要的燒結溫度，則燒結礦強度差；燃料量多，則燒結溫度過高，燒結礦過熔，還原性差。最佳粒度范圍為0.3～3mm。由于進廠燃料難以滿足要求，因而在燒結設置燃料破碎篩分系統。由于燃料的破碎、篩分及上料與燒結生產不平衡，工作制度和作業率有差異，設備檢修及設備事故處理也不協調，因此400平燒結燃料的波動在很大程度上表現突出，為了保證燒結生產，提高燒結機作業率，燒結燃料的貯存是必要的。為了及時準確地反饋燃料的波動，為了更準確的檢測，我們給燃料倉變頻設置了報警并通過多次實踐確定了報警值為±1.5.通過快改燃料除塵灰配比影響基本得到控制，每次都能及時發現并采取措施。

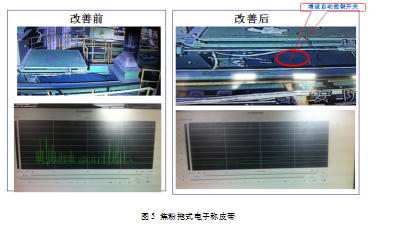

同時在燃料供給時總出現斷料現象，等人員發現了再去處理時間較長，焦粉配加量不足，嚴重影響燒結穩定運行和燒結礦質量，通過技術研究和實踐，在燃料皮帶秤上安裝了斷料自動控制開關，反饋斷料后自動啟動振動器振料，防止物料斷料時間長影響焦粉配比，從而縮短了斷料時間。改善后效果較好，如圖5

3.3 混合料水分因子

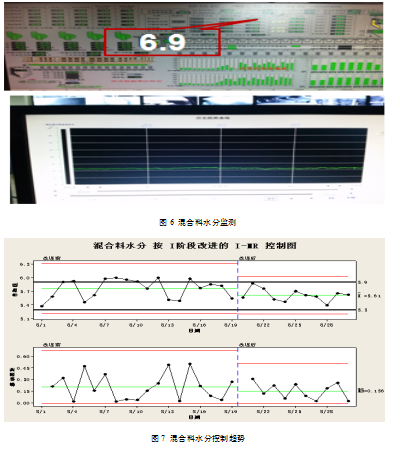

400平燒結設有兩臺混合機，即一次混合機。一次混合是混勻與加水濕潤、使燒結料水分、粒度、成分均勻，并使燒結料水分達到二次混合基本不加水的要求。二次混合是第一進行制粒，改善燒結混合料的透氣性，第二是補加一定的水并通蒸汽，預熱混合料，使混合料的水分、粒度及料溫滿足燒結工藝的要求。燒結調度根據一次混合機崗位工和燒結看火工的反饋水分大小進行調節，調節時間滯后特別嚴重，導致混合料加水量波動頻繁，混合料水分波動大，不穩定，影響燒結過程，致使冷返礦量增加。對此，操作上規定混合料水分值5.3%-6.3%，并設定報警 ，燒結調度直接通過規定操作在電腦上調水，再以加水工和看火工反饋?zhàn)鰠⒄諏Ρ�，使混合料水分基本穩定，超過規定就會有報警提示。改進后水分波動減小，制粒成球效果變好，讓燒結的料層透氣性有明顯的改善，減少了燒結波動，吸風機負壓及煙道溫度穩定，返礦減少。如圖6，圖7.

3.4 改進平料裝置

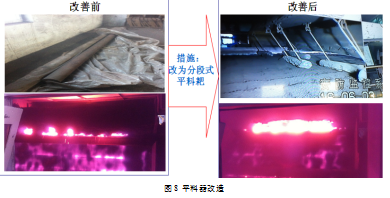

燒結對布料的要求也很嚴格，要求燒結料在臺車寬度方向化學成分、水分均勻分布；布料具有一定的松散性，防止堆積和受壓；自上而下粒度逐漸變粗，含碳逐漸減少；料面平整。通過梭式布料、調整泥輥轉速、輥式布料、平料器等實現。之前的平料器為一根柱型圓滾，由于混合料的粒度不均，混合料槽使用時間長粘料，微調閘門調劑不均衡，導致平料器無法將料全部刮平，從而影響燒結料在臺車上的均勻分布，機尾斷面不規整，通過組織技術攻關及實踐，改為5個分段式平料耙，改善后燒結料面平整，機尾斷面整齊，燒結礦粒度趨向均勻，強度增加，返礦量減少。如圖8

3.5 點火溫度

燒結料的燒結是依靠其中的燃料燃燒進行的。點火器將燒結料表層加熱到高于燃料的燃點（700℃左右），再由抽風機抽風使燒結過程向下進行，同時向上層燒結料補給一定的熱量，改善燒結礦質量，強化燒結過程，點火溫度高低不僅影響表層強度，而且影響下部燒結礦強度。點火溫度太低，表層燒結料積蓄的熱量太少，不足以給下層創造充分點燃的條件，無法使料層達到燒結溫度，點火溫度過高雖然轉鼓強度會繼續提高，但表層燒結礦過熔，燒結礦中FeO過高，還原性能變壞。400平燒結點火器為雙斜帶式點火器，點火方式為火焰點火，點火時應保持爐膛內溫度，點火強度沿臺車寬度方向均勻，避免表面過融或局部過融和表面發紅等欠火的現象發生。點火時間決定于點火器的長度和燒結機的速度。在點火溫度一定時，點火時間長，點火器傳給燒結料的熱量大，可以提高表層燒結礦的強度和提高成品率。如果點火時間不足則點火溫度必須提高，以確保表層混合料能夠積蓄一定的熱量。

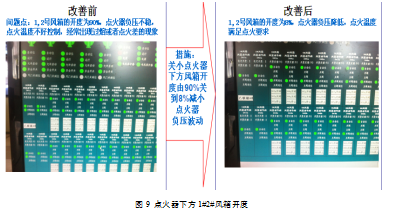

經過不斷實踐驗證點火溫度在1100℃±50為最佳。1#2#風箱處于點火器下方，開度為90%，由于風機吸力較大，點火器的熱量被大量帶走，點火器負壓波動，料層燃燒帶變寬，透氣性變差，風機負壓增高，影響燒結的進程，因此做了降低開度的實踐并取得了成果，開度有原來的90%降至8%，并每隔60分鐘自動開全一次，防止風箱內集料集灰，措施實施后由于風箱開度關小，點火器負壓趨于穩定，點火器的熱量被帶走的減少，點火的煤氣量也有相應的減少，焦?fàn)t煤氣由原來的1500m3/h減少到1200m3/h，高爐煤氣由7000m3/h減少到6500m3/h，燒結燃燒帶變窄，機尾紅料層均勻。如圖9

3.6 主抽風機風量

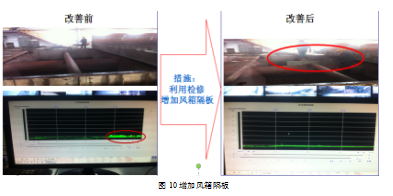

400平燒結配備兩臺大功率吸風機，燒結過程中吸風機經常出現喘振現象，并且兩臺吸風機互相搶風現象嚴重，改善前在風機發生喘振前期通過調整風門開度來減少兩風機風量偏差，但是對燒結造成了一定的影響，通過研究討論，決定在兩風箱中間增加隔板，改善后風機喘振現象減少，現在兩臺風機的轉速和風門基本保持相同，減少了風量偏差，提高了有效風量。如圖10

4 取得效果

厚料層燒結不僅能降低固體燃料消耗和亞鐵含量，還能改善燒結強度，相應地改善燒結礦粒度組成：大塊降低，粉末減少，粒度趨于均勻。通過一系列的技改和優化操作，燒結料層由原來的500mm 左右提高到700mm左右，不但降低了固體燃料的消耗，降低了返礦率，而且粒級組成小于10mm部分由原來的26%左右降到22%左右，轉鼓由75%左右提高到了80%左右,并且最大上料量由600t/h提高到了640t/h.不但提高了燒結礦的質量，也提高了燒結礦的產量，基本滿足了大高爐的合格礦、優質礦的供給要求。如圖11

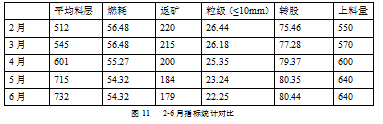

圖11   2-6月指標統計對比

5結束語

北營400m2燒結取得了成功，取得了許多成功的經驗：

1）堅持厚料層操作，保證燒結礦質量。

2）設備的充分發揮，讓物有所用。

3）操作制度的統一是保證生產運行平穩的關鍵。

4）不斷追求高產，低耗，高效的目標，組織技術革新。

參考文獻：

[1] 王筱留. 高爐生產知識問答[M].北京：冶金工業出版社,2005。

[2] 任貴義. 煉鐵學[M].北京：冶金工業出版社,2005。
