萊鋼5#1080m3高爐護爐生產實踐

趙洪雨  張振  高正   劉棟

（山東鋼鐵股份有限公司萊蕪分公司煉鐵廠）

摘  要：本文主要介紹了萊鋼5#1080m3高爐通過采取降低冶煉強度、提高爐溫、配加鈦球及風口喂鈦線護爐等措施，選擇合理的操作制度，達到爐役后期生產安全和爐況順行的效果。

關鍵詞：高爐  爐役后期  護爐

1 前言

萊鋼5#1080m3高爐投產于2005年6月，已歷經三次大修。本代爐役始于2012年1月31日，爐底采用高導熱的石墨及半石墨炭磚加微孔及超微孔炭磚，爐缸側壁下部采用進口的UCAR炭磚，上部采用環形超微孔炭磚，陶瓷杯墊為兩層剛玉莫來石磚，陶瓷杯壁為剛玉復合磚，設計壽命為8-10年。

高爐開爐后3天實現日達產，通過探索實踐高頂壓、高富氧、大煤比等強化冶煉措施以及經濟爐料冶煉、高鋁礦冶煉等低成本冶煉措施，5#1080m3高爐的產量及指標一直維持在較高水平。自2016年以來，西北角處測溫點達到580℃，并不斷攀升。排除竄煤氣等其他因素影響后，證實此處爐缸已發生異常侵蝕，高爐生產進入護爐狀態。

2 護爐過程

27與28組冷卻壁之間下部第8層測溫電偶第5點（標高7299mm）溫度最高,最先到500℃以上且緩慢上升，2016年2月16日堵13#風口控制冶強，3月8日開始配加鈦球，8層5點溫度得到有效控制。此時，7層測溫電偶第4點（標高6840mm）升高明顯，4月2日該點溫度再次突破600℃，至6月17日開始升高到700℃以上，8層5點最高升到624℃。通過采取強化護爐措施，爐缸側壁高點溫度控制在500℃左右。此時，爐況穩定性變差，產量降低，指標劣化，出現爐缸邊緣堆積。8月中旬開始通過優化原燃料條件、調整操作制度等措施，消化處理爐缸邊緣堆積，爐況逐步恢復正常，爐缸側壁溫度也逐步上升至600℃左右。通過調整護爐思路，探索實踐經濟護爐措施，維持一定的冶煉強度，確保爐況的長期穩定順行，爐缸活躍且穩定，進一步疏通中心氣流，減少邊緣鐵水環流。11月開始，爐缸側壁溫度基本穩定，7層4點溫度開始下降，通過休風換堵風口，12月下旬8層5點溫度也開始下降。

圖1  爐缸側壁高點溫度趨勢

通過計算，溫度到達700℃時，計算現剩余厚度為451mm，距電偶前端僅剩141mm。由于爐缸耐材侵蝕后具有不可逆性，護爐僅是通過強化冷卻，鈦化物沉積，促使渣鐵保護層形成并向爐內移動，來保護爐缸耐材，達到降低高點溫度的目標。因此，日常操作過程中要以保證爐缸熱制度的穩定，減少鐵水局部環流，降低渣鐵保護層的侵蝕和避免脫落為方向。

3 護爐措施

3.1風口調整

5#高爐爐缸侵蝕主要發生在爐缸側壁的西側局部位置。護爐條件下的高爐煤氣分布要求首先是穩定暢通的煤氣出路，這與正常高爐的要求無異；其次，要求減少邊緣煤氣通過量，即減少大量煤氣通過對爐缸側壁和爐腹的壓力；再次要加大中心煤氣通過量，中心煤氣通過量的峰值要高，且面積要大，加大中心料柱透氣性和中心侵蝕，間接減少邊緣侵蝕。在長期護爐的情況下，堅持開中心穩邊緣的煤氣分布，有利于爐缸的維護。為了抑制水溫差的上漲，大幅度減少富氧量，已達到穩定邊緣的目的，同時保持合理的風量以維持穩定的風速和鼓風動能，有利于爐缸活躍，減輕鐵水環流對爐缸的侵蝕，為爐缸水溫差的穩定創造條件。

(1)在護爐的條件下，除了采取控制冶煉強度、加鈦?zhàn)o(hù)爐的方法，同時必須控制合適的高爐煤氣分布。

(2)打開中心、穩定邊緣的煤氣不僅做到了中心煤氣的暢通，也有利于穩定邊緣煤氣不亂，減少管道、懸料、爐墻結瘤事故的發生，是適合護爐條件下的最佳煤氣選擇。

(3)通過調整下部送風制度、調整上部裝料制度、降低富氧率等措施，可以獲得合理的煤氣分布以達到護爐的目標。

高爐長期堵死熱流強度高處對應的風口。堵高溫點區域12#風口，控制側壁溫度繼續上行，取得了一定效果。縮小、加長風口使回旋區向爐缸推進，減少了對爐缸側壁的沖刷，同時兼顧爐缸活躍，避免爐墻結厚造成爐況不順。長期堵風口容易導致高爐偏料，要調整好風口長短和大小風口的布局。風口長度從465mm調整到480mm，直徑120mm縮小到115mm，以利于開通中心氣流并減輕環流對爐缸側壁的沖刷和侵蝕。

表1  風口布局情況

3.2高爐參數控制

高爐爐缸存在問題，不能盲目追求高冶煉強度，要適當控制高爐利用系數。從側壁溫度變化來看，側壁溫度受冶強影響較大。在護爐時避免連續高產，減少或降低強化冶煉手段，犧牲一定的技術經濟指標，確保爐缸安全與護爐的穩定順行。當日產量控制在2600-2800t/d時，對控制側壁高點溫度繼續上升和區域擴大效果較好。

進入10月份，我們探索實施了低硅高堿高鈦球護爐新方法，取得了良好效果。在推進大風量、高堿度、低爐溫操作的基礎上，持續穩定配加鈦球的比例。控制主要操作參數：風速220-240m/s，[Si]0.3%-0.5%，二元堿度穩定在1.20左右，風量2200-2300m3/min，富氧3000-4000m3/h,頂壓170-180KPa，鐵水溫度≥1470℃，四班統一操作，確保爐況順行。重點穩定控制鐵中硅、硫、鈦含量，車間每天對護爐情況進行評價。

3.3鈦礦護爐和風口喂線

釩鈦礦護爐機理是TiO2經爐內還原，在爐缸形成TiC、TiN等高熔點物質，沉積于溫度較低爐襯表面形成保護層。通過實踐，我們認為，0.08-0.10%的鐵水含[Til量既有利于快速形成保護層，又不至于對順行造成大的影響。3月8日開始配加鈦球冶煉，采取提高爐溫，嚴格控制鐵水成分，[Si]+[Ti]控制0.5-0.8％，保證護爐效果。加鈦礦要持續，每批料加入200kg-500kg鈦球。避免爐缸溫度穩定時停用鈦礦，造成爐缸鈦流失得不到及時補充，降低護爐效果。爐缸工作變差時，嚴禁采取洗爐劑洗爐措施，可通過調整氣流分布、減輕焦炭負荷，適當調整熱制度和造渣制度進行處理。

自7月8日喂線開始到7月28日開始通過15#風口對爐內累計喂線180噸，爐缸熱量下降較多，側壁兩個溫度高點分別降低27℃、21℃，下降幅度并不明顯。

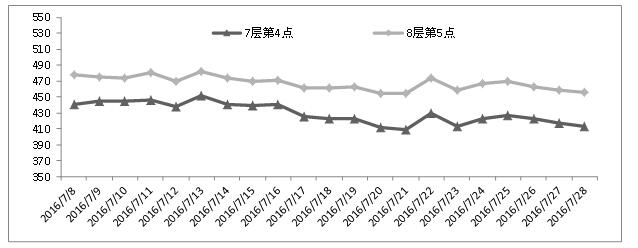

圖2  7月8日至7月28日喂線期間的高點溫度曲線

3.4優化原燃料條件

由于外購焦水分低，粒度均勻，硫含量低對護爐有利，因此固定8#倉外購焦焦炭品種不變，按最大量配加，其余配加7#倉焦炭，控制焦炭品種的相對穩定性。同時加強篩分管理，根據焦炭水分變化，適時開啟焦炭預熱，降低焦炭水分。

加強燒結礦、生礦、球團礦的入爐篩分，嚴格控制篩面料流≤200kg/s，降低入爐粉末。

3.5溫度監測

爐缸溫度監測是確保爐缸安全的重要手段。進一步加強高爐爐缸側壁電偶、爐皮測溫、水溫差監測等手段的控制，以便對爐缸安全運行狀態進行掌控。

隨著侵蝕，爐缸在重點部位增加電偶監測點，對爐殼、冷卻壁增加熱電阻，堅守最后一道防線。對爐皮溫度監測，特別是對熱流強度高部位要形成連續監測。正常情況下要求相關崗位每兩小時檢測記錄一次，關注各溫度點變化發展趨勢，發現異常時，及時檢測，及時上報處理。加強冷卻設備的檢漏，關注爐底爐缸溫度的變化趨勢，加強各高溫點溫度的記錄分析，建立溫度趨勢圖，以控制爐缸溫度。增加爐殼外部噴水冷卻。

3.6加強爐前操作

加強與爐前的信息溝通，維護好鐵口，確保渣鐵排放及時。護爐階段，爐溫較高渣鐵粘稠，容易造成爐內壓量關系緊張，采取零間隔出鐵，避免渣鐵聚集在爐缸造成不利影響。正常情況下兩個鐵口保持均勻出鐵，盡量避免連出及出不凈的情況。

對堵鐵口操作及打泥量的掌握都做了相應的規定，三班統一操作，提高鐵口的穩定性和渣鐵排放的均勻性。

杜絕連續鐵口淺、連續堵鐵口跑泥及悶炮、撞擊、潮鐵口出鐵，保證穩定適宜的鐵口深度，減少環流對爐缸側壁的影響。

3.7爐內灌漿

利用檢修機會，在爐殼開孔壓入無水炭素泥漿，杜絕竄煤氣現象。加強對日常爐缸部位爐殼跑煤氣的檢查工作，發現跑煤氣要及時利用高爐各類休風機會處理。

3.8建立完善的應急預案體系

建立匯報及報告程序，建立爐缸爐底事故的應急預案，并定期展開應急預案演練。護爐期間保證爐基部位要保持干燥，爐基周圍建立保安區。在爐缸出現異常時，要及時匯報處理，確保安全。

3.2.參數調整：

推進低爐溫高堿度高鈦比例護爐技術，關鍵在保證爐缸活躍、透氣性、風量的穩定、爐況的長期穩定。我們經過探討，對重點參數做出規定：風量2250-2350m3/min，風速220-240m/s，Si控制在0.25-0.40%，二元堿度穩定在1.2±0.01，富氧≥3500m3/h,頂壓控制在180-185KPa，鐵水溫度≥1470℃。

4護爐效果：

通過我們的參數調整，思路創新，逐步形成低爐溫、高堿度、大礦批的操作理念，爐況穩定性良好，各項指標穩定，爐缸側壁溫度長期保持低水平運行，爐殼溫度相對穩定，達到了較好的護爐效果。

表2  護爐指標情況

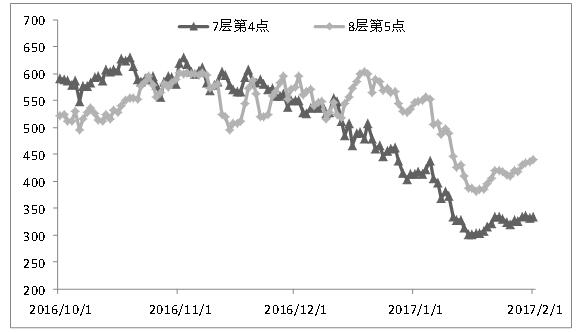

圖3  2016年10月至2017年月爐缸高點溫度趨勢

5結語

爐役后期的護爐安全是第一位的，各項操作制度的制定和執行，都以高爐的安全為前提，通過努力，5#高爐在爐役后期保證了生產的安全、穩定、順行，并保持了較高的產能水平。

護爐最有效的手段就是降低冶強，但冶強降低太多高爐冶煉的經濟性又無法得到保證，因此，在確保安全的前提下，可通過操作制度的調整，達到護爐生產成本與指標可控。

鈦化物有較好的護爐效果，大批量配加時對爐況影響較大。因此，可采取小批量持續配加的方式達到護爐作用。
