碳素結構鋼板坯連鑄保護渣優化分析楊帆1,2 韓毅華,2 許進忠1,2 朱立光1,2(1.華北理工大學冶金與能源學院,河北 唐山 063000;2.河北省高品質鋼連鑄工程技術研究中心,河北 唐山 0630…
碳素結構鋼板坯連鑄保護渣優化分析
楊帆1,2 韓毅華,2 許進忠1,2 朱立光1,2
(1.華北理工大學冶金與能源學院,河北 唐山 063000;2.河北省高品質鋼連鑄工程技術研究中心,河北 唐山 063000)
摘 要:某鋼廠生產的碳素結構鋼板坯表面存在凹陷、裂紋和嚴重振痕等缺陷。其原因是由于保護渣熔化溫度總體偏高,黏度偏大,渣耗小,液渣膜不均勻,潤滑效果差等問題引起。因此需要對保護渣進行優化,結果表明:優化后的保護渣熔化溫度控制在1070℃左右,熔速控制在45s左右;黏度控制在0.9Pa·s左右;結晶孕育時間控制在60s±10s,臨界冷卻速度控制在100℃/s左右。鑄坯表面振痕輕微,表面質量得到明顯改善。
關鍵詞:保護渣;碳素結構鋼;黏度;振痕
中圖分類號:TF777.1
Optimization analysis of mould powder for carbon structural steel slab continuous casting
Yang Fan1,2,Han Yihua1,2,Xu Jinzhong1,2,Zhu Liguang1,2
(1.College of Metallurgy and Energy,North China University of Science and Technology,Tangshan 063000,Hebei,China; 2. Hebei High Quality Steel Continuous Casting Engineering and Technology Research Center,Tangshan 063000,Hebei,China)
Abstract:The surface of the carbon structural steel slab produced by a steel mill has defects such as depressions, cracks and severe vibration marks. The reason is that the melting temperature of the protective slag is generally high, the viscosity is large, the slag consumption is small, the liquid slag film is uneven, and the lubrication effect is poor.Therefore, it is necessary to optimize the flux.The results show:The optimized melting temperature of the protective slag is controlled at about 1070 °C, the melting speed is controlled at about 45 s, the viscosity is controlled at about 0.9 Pa·s, the crystallization time is controlled at 60 s ± 10 s, and the critical cooling rate is controlled at about 100 ° C / s.The surface of the slab has a slight vibration mark and the surface quality is significantly improved.
Key word:covering slag;carbon structural steel;Viscosity;vibration mark
1 引言
碳素結構鋼用于建筑,結構,摩托車車架,農用機等[1]。它具有高的塑性、韌性和焊接性能,良好的壓力加工性能,但強度低[2]。碳素結構鋼鋼種的化學成分如下表1所示。
表1 碳素結構鋼化學成分(mass,%)
Table1 Chemical composition of carbon structural steel (mass,%)
成分 | C | Mn | Si | S | P |
含量(%) | 0.06~0.12 | 0.25~0.50 | ≤0.30 | ≤0.050 | ≤0.045 |
在北方某鋼廠現場連續跟蹤了五個爐次的澆鑄情況,實際生產所用鋼水成分范圍如下表2。
表2 跟蹤爐次鋼水成分(mass,%)
Table2 Follow up furnace steel composition (mass,%)
成分 | C | Si | Mn | S | P |
含量(%) | 0.10~0.12 | 0.14~0.15 | 0.34~0.35 | 0.024~0.026 | 0.021~0.025 |

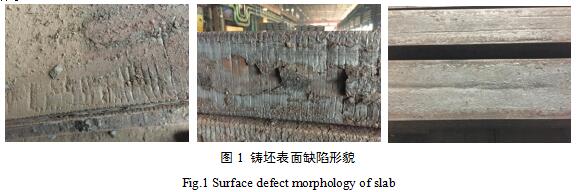

該鋼廠在生產不同斷面的板坯過程中,在鑄坯表面出現了不同程度的表面質量缺陷,嚴重影響效益,其中最突出的是表面凹陷、裂紋和振痕嚴重,具體表面缺陷形貌情況如下圖1所示。
從圖1可以看出,鑄坯存在嚴重的表面縱裂缺陷、部分振痕缺失、保護渣熔化不良;凹坑的出現不規律,但出現位置均在面部,伴隨鑄坯表面凹坑的出現,往往在凹坑處有裂紋和穿鋼出現。從保護渣角度出發,對于碳素結構鋼這類存在一定包晶鋼范疇的裂紋敏感性鋼種,需要均勻的渣膜均勻傳熱;此外,振痕嚴重,需要足夠的液渣填充來實現潤滑,需改善保護渣的熔化特性,維持合理的黏度等,以控制潤滑和傳熱均勻性[3]。
2 實驗設備

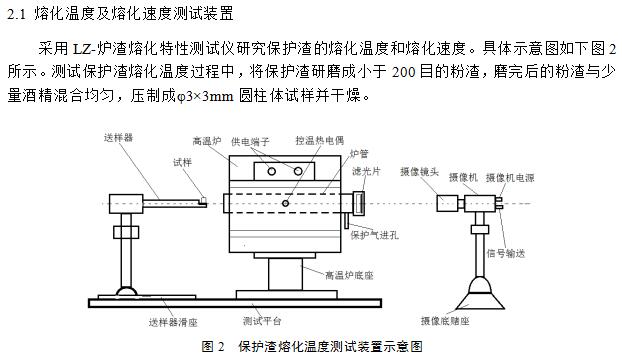

2.1 熔化溫度及熔化速度測試裝置
Fig.2 Schematic diagram of test device for melting temperature of slag
2.2 黏度測試裝置

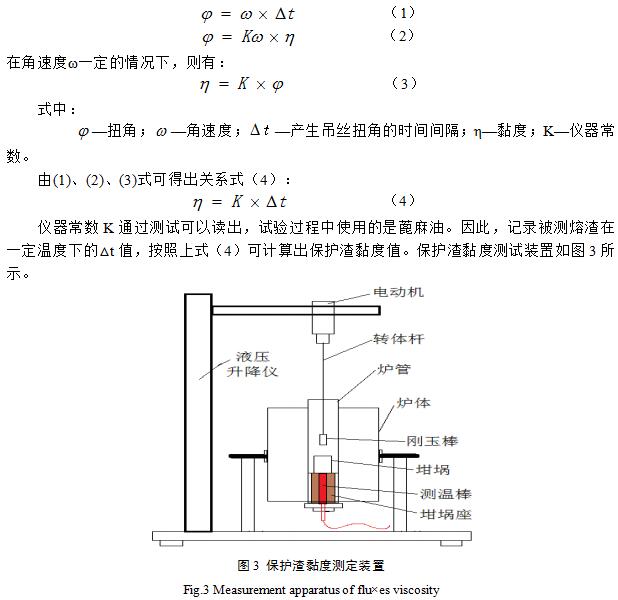

對于保護渣黏度特性而言,黏度數據準確、可靠顯得尤為重要。論文采用HF-201型黏度儀測試保護渣黏度,測試為1300℃,黏度單位為Pa·s,黏度測試系統為內柱體旋轉法,圓柱體在高溫液態爐渣中以12rmp速度旋轉,與高溫熔渣產生層流性質的內摩擦力,導致吊絲產生一個扭角φ。在吊絲彈性范圍內扭角的大小與自身的角速度ω、爐渣的黏度η關系如式(1)、(2)和(3)[8]所示:
2.3 結晶溫度測試裝置

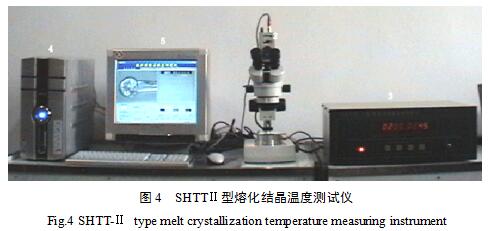

采用SHTT-Ⅱ型熔化結晶溫度測定儀測定保護渣熔化結晶溫度,設備如圖4所示。實驗前用K2SO4進行標定;將混合均勻的試樣研磨至200目,取少許試樣平鋪在U型熱絲端頭,設置預定程序,熱電偶將按預定程序加熱,并在計算機上顯示熱電偶溫度值,通過計算機屏幕可以觀察到試樣物性變化過程。
3 現場保護渣理化性能檢測結果
為了系統研究該廠保護渣的冶金特性,掌握其理化性能,對該廠不同斷面用保護渣進行了工業分析,具體成分見表3。
表3 保護渣成分/%
Table3 Slag composition/%
斷面 | 成分% | |||||||||
CaO | MgO | SiO2 | Al2O3 | TiO2 | K2O | Na2O | C | Fe2O3 | R | |
24.86 | 2.66 | 28.49 | 8.90 | 0.42 | 0.62 | 8.35 | 14.82 | 2.74 | 0.87 | |
B | 26.38 | 1.59 | 32.15 | 8.32 | 0.42 | 0.84 | 7.06 | 14.18 | 1.94 | 0.82 |
C | 29.89 | 0.90 | 28.55 | 10.84 | 0.52 | 0.18 | 3.81 | 12.90 | 3.80 | 1.05 |
3.1 熔化溫度

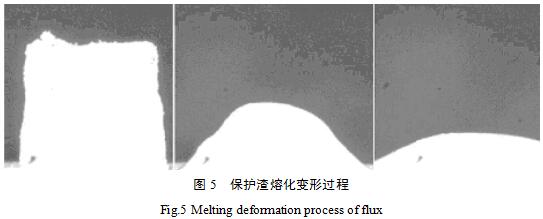

將三個斷面脫碳后的保護渣進行研磨,選取粒度在200目以下的渣樣粉進行實驗,制取試樣后利用全自動高溫保護渣熔點熔速測定儀進行測試。圖5為保護渣試樣在熔化過程中的變形圖,從左至右依次為軟化溫度、半球點溫度、流動溫度所對應的試樣視圖。
表4 保護渣熔化溫度結果/℃
Table4 Melting temperature of protective slag
斷面 | A | B | C | ||||||
渣樣 | 軟化 溫度 | 半球點 溫度 | 流淌 溫度 | 軟化 溫度 | 半球點 溫度 | 流淌 溫度 | 軟化 溫度 | 半球點 溫度 | 流淌 溫度 |
第一次 | 1187 | 1187 | 1188 | 1087 | 1108 | 1139 | 1137 | 1141 | 1150 |
第二次 | 1188 | 1189 | 1190 | 1110 | 1113 | 1131 | 1131 | 1140 | 1148 |
第三次 | 1191 | 1192 | 1193 | 1112 | 1145 | 1148 | 1140 | 1145 | 1153 |
平均值 | 1189 | 1189 | 1190 | 1103 | 1122 | 1139 | 1136 | 1142 | 1150 |
從以上結果可以看出,這三種保護渣的半球點溫度均在1100℃以上,其中斷面A用保護渣的熔化溫度高達1189℃;此外,A用保護渣的軟化溫度、熔化溫度和流淌溫度幾乎為同一溫度,溶化性能不好。熔化溫度對結晶器彎月面上方的液渣傳熱和熔渣層的產生以及渣耗有影響,與結晶器保護渣的絕熱保溫性能和潤滑性能密切相關。在連鑄過程中,結晶器保護渣的熔化溫度影響鋼液面上熔渣層的厚度,從而影響保護渣向結晶器和坯殼之間的流入量。
3.2 熔化速度
熔化速度測試所用保護渣試樣依然是壓實之后的Ф3×3mm小圓柱,但是試樣成分與熔化溫度測試所用試樣不同,熔化速度測試所用試樣為原渣,即未脫碳保護渣。熔化速度在1350℃氛圍下測試,其測試結果如下表5。
表5 某廠保護渣熔化速度/s
Table5 Melting rate of slag in a factory/s
斷面 | 熔化速度 | |||
第一次 | 第二次 | 第三次 | 平均 | |
A | 45 | 40 | 47 | 44 |
B | 70 | 71 | 66 | 69 |
C | 69 | 66 | 67 | 67 |
從以上結果可以看出,斷面A用保護渣熔化速度較快,斷面B和C用保護渣熔化速度相當,均比斷面A用保護渣熔化速度慢。熔化速度對控制熔渣層厚度、結晶器與坯殼之間間隙渣膜的均勻性和渣耗有重要作用[4],熔化速度太快,結晶器內鋼液面上不容易形成粉渣層,保護渣失去保溫的功能,容易形成冷皮和造成皮下夾渣多等缺陷;融化速度太慢,熔渣層過薄,液態渣向結晶器與坯殼的間隙流入不足且不均勻,影響潤滑、限制拉速、極易產生裂紋,嚴重會引起粘結漏鋼[5]。
3.3 粘度特性
設定升溫制度后,啟動電爐加熱,稱量去碳后的保護渣350克,當電爐加熱升溫至實驗溫度1300℃后,將已經稱量好的實驗渣分次加入石墨坩堝,并放置于爐管中央,待渣樣全部加完熔化后,將吊掛裝置緩慢地放入高溫爐內。粘度測試結果如表6所示。
表6 保護渣粘度測試結果
Table6 Test results of slag viscosity
名稱 | 粘度/Pa·s(1300℃) | |||
第一次 | 第二次 | 第三次 | 平均值 | |
斷面A | 1.196 | 1.215 | 1.120 | 1.177 |
斷面B | 1.232 | 1.302 | 1.227 | 1.254 |
斷面C | 1.557 | 1.450 | 1.533 | 1.513 |
由上述數據可以看出:這三種保護渣黏度太高,粘度是保護渣的重要物性之一,它直接影響到鑄坯振痕的形成、渣膜的潤滑作用及液渣吸收夾雜物的能力。粘度過高,會使液渣流入困難使渣膜變薄,渣的流動性能變差,潤滑不良。斷面C用保護渣粘度高達1.5Pa·s,粘度遠高于保護渣粘度經驗值。保護渣粘度高,勢必導致液渣流入困難,渣膜形成間斷不均勻,嚴重影響均勻傳熱和合理潤滑。
3.4 結晶特性
對于該廠所用保護渣結晶特性的檢測,采用SHTT-Ⅱ型熔化結晶溫度測試儀進行實驗。該設備加熱元件兼測溫元件是一種U形雙鉑銠絲,實驗控溫曲線如下圖6所示。
為確保試驗結果的準確性,每次試驗前利用K2SO4進行溫度校核,對設備參數進行修正。同一試樣,測試3次,且3次都要換熱絲,不能一副熱絲反復測試同一試樣。實驗結果如表7所示。

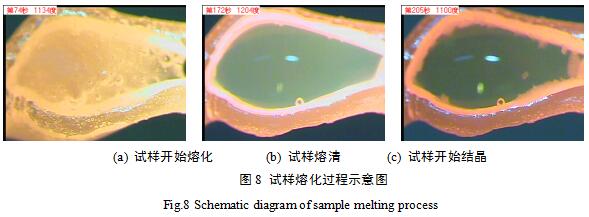

表7 熱絲法測試結果
Table7 Test result of hot wire method
使用斷面/ mm | 軟化溫度/℃ | 流動溫度/℃ | 結晶溫度/℃ | 孕育時間/s | 臨界冷卻速度℃/s |
A | 1083 | 1363 | 1190 | 93 | 6 |
B | 1017 | 1412 | 979 | 256 | 0.5 |
C | 1118 | 1274 | 1389 | 111 | 5 |
從實驗結果可以看出三種保護渣的結晶溫度分別為:1190℃、979℃和1138℃孕育時間為:93s、256s和111s說明這三種保護渣難結晶。
綜合上述各項參數可以看出:
(1)熔化性差:分熔現象,液渣層薄,渣膜不均勻和不充分;
(2)熔化速度慢:渣膜不均勻、不充分、局部摩擦力高,目前:60~80s,消耗量低,液渣層薄;
(3)結晶性能差:導熱快,坯殼不均勻,不易結晶(尤其是150×(230~420)斷面A的保護渣)。
這兩種保護渣用于Q195B鋼的生產,其熔化溫度,熔化速度,結晶性能和黏度較差,均需要進一步優化,并按照不同斷面進行系列化性能設計。
4 保護渣理化性能優化
研制保護渣的出發點是在給定的工藝條件下諸如澆注條件、澆注速度、結晶器的振幅和鑄坯斷面,來保證鑄坯質量,滿足拉速要求。根據現行設備和工藝條件,基于碳素結構鋼鋼種的凝固特性分析,在結晶器內鋼水凝固傳熱的基礎上,對保護渣的熔化特性進行優化設計。
4.1 熔化溫度優化
熔化溫度對保護渣而言十分重要,在彎月面附近區域,當鑄坯表面溫度大于保護渣的熔化溫度時,在結晶器與鑄坯之間存在液態渣膜,此時,該區域鑄坯受到的摩擦力為液體摩擦力;當某區域鑄坯表面溫度小于保護渣的熔化溫度時,在結晶器與鑄坯之間完全為固態渣膜,此時,該區域鑄坯受到的摩擦力為固體摩擦力。設計合適的熔化溫度,首先要保證在結晶器長度內全程液態摩擦,即實現“全程液態潤滑”[6]。同時,降低熔化溫度,固態渣膜厚度減薄,有利于加強結晶器傳熱,進而為提高拉速提供可能。
為了實現“全程液態潤滑”, 保證在結晶器長度方向始終存在一定厚度的液渣膜,應使保護渣熔點稍低于或等于結晶器下口處坯殼表面溫度。對此,運用ANSYS有限元分析軟件模擬了結晶器出口鑄坯溫度場分布,其結果如圖9所示,同時通過鑄坯凝固傳熱數學模型計算了連鑄結晶器出口處鑄坯的溫度,具體工藝參數及計算結果如表8所示。
綜上所述,碳素結構鋼連鑄保護渣在不同斷面的熔化溫度應稍低于或等于上述的最低溫度,即可保證結晶器內的“全程液態潤滑”。因此,保護渣設計熔化溫度應低于或等于1072℃,綜合傳熱和潤滑要求,設計保護渣熔點均為1070±20℃。
4.2 熔化速度優化
合適的熔化速度是保護渣在結晶器內鋼液面上形成并保持合理渣層結構、充分發揮保護渣冶金功能[7](如絕熱保溫、防止二次氧化、吸收夾雜、形成均勻渣膜和良好潤滑等)的重要保證。用于板坯連鑄的保護渣應具有適當的熔化速度,以保持足夠的熔渣層厚度,滿足渣膜消耗的需要。根據現場經驗和相關研究,給出優化數值為45±10s。
4.3 粘度優化
粘度是決定保護渣消耗量和均勻流入的重要性能之一,它直接關系到熔化的保護渣在彎月面區域的行為。保護渣粘度高,很難流入到鋼水彎月面與結晶器壁之間。所以一般認為保護渣的粘度是決定保護渣渣膜潤滑性能的最重要因素。研究表明,粘度設計應遵循 匹配原則和穩定性原則。
不同的拉速對保護渣的潤滑性能有不同要求,因此,應根據拉速范圍確定與之相適應的保護渣粘度。對于板坯,在拉速為1.1~1.3m/min條件下,應控制在0.36 Pa·s ~0.52 Pa·s,Q195B鋼連鑄用保護渣設計粘度應該控制在0.60±0.05Pa·s。同時,為保證板坯連鑄保護渣具有良好的穩定性以及潤滑性能,保護渣的堿度應該適當降低。堿度應控制在1.0~1.2。
4.4 結晶溫度優化
一般而言,較高的結晶溫度會使鑄坯發生粘結的幾率大幅增加,從而引起粘結漏鋼。實驗測得該廠Q195B鋼連鑄用保護渣結晶性能差,導熱快,坯殼不均勻,因此在設計保護渣結晶溫度時應低于1300℃。較高保護渣結晶溫度必然使傳熱均勻。這可以通過提高保護渣堿度來實現,可以同時兼顧提高熔點和粘度的要求。
4.5 推薦冶金性能指標
由表2可以看出,該廠當前鋼水碳含量范圍在0.10~0.12%,處在包晶鋼范圍,裂紋,特別是縱裂敏感性強,所以建議鋼水碳含量避開包晶鋼范圍在0.08%以下。
綜合上述各項設計指標,得出該廠碳素結構鋼連鑄用保護渣在不同斷面條件下的理化性能推薦值如表9所示。
表9 保護渣理化性能指標推薦值
Table9 Recommended value of physical and chemical property index of fluxes
鋼種 | 斷面尺寸 / mm2 | 拉速 /m×min-1 | 熔化溫度/℃ | 熔化速度/s (1350℃) | 堿度 | 黏度/ Pa×s (1300℃) |
碳素結構鋼 | 150×330 | 1.1~1.3 | 1070±20 | 45±10 | 1.0~1.2 | 0.6±0.05 |
5 優化后冶金性能結果
根據保護渣理化性能推薦值保護渣廠家做出相應的性能調整。鑄坯表面質量得到明顯改善,優化后的性能如表10和表11所示。
表10 保護渣優化后性能結果
Table10 Performance results after optimization of mold fluxes
性能 | 熔化特性 | 熔化速度/s (1350℃) | 黏度/Pa×s (1300℃) | ||
開始熔化 溫度/℃ | 半球點 溫度/℃ | 流淌 溫度/℃ | |||
結果 | 1032 | 1051 | 1106 | 59 | 0.64 |
表11 保護渣優化后結晶性能
Table11 Crystallization performance of mold after optimization
名稱 | 結晶特性 | |||||
軟化溫度/℃ | 流動溫度/℃ | 結晶溫度/℃ | 孕育時間/s | 臨界冷卻速度℃/s | ||
斷面A | 1021 | 1330 | 1450 | 58 | 100 |
優化后保護渣熔化性能結果在推薦指標范圍之內,使用優化后的保護渣,鑄坯質量得到很大提高,滿足生產使用。
6 結論
1)試驗檢測發現,現行各個斷面所用保護渣熔化溫度均較高,保護渣熔點比較高,結晶困難,容易致使碳素結構鋼板坯表面出現凹坑,振痕嚴重、角部鉤狀振痕等缺陷。
2)通過結晶器下口鑄坯表面溫度分布分析以及現場經驗和相關研究,得出保護渣的熔點應降低至1030℃±20℃,融化速度控制在45s±10s。
3)保護渣經過優化后,熔化性能穩定,鑄坯表面質量明顯得到提高。
