唐鋼北區3#高爐強化冶煉生產實踐

董國強  客海濱  尤新東 尹海斌 袁雪濤 尹海斌

（煉鐵廠）

摘  要： 進入冬季以來，受北方特殊氣候影響，煉鐵廠在采暖季響應環保響應，燒結機頻繁的停機限產，唐鋼北區3號高爐被迫吃落地?zé)�結礦；其次，隨著市場波動，焦炭質量明顯下滑等不利前提下，高爐通過采取一系列措施，以高爐順行為主，產量與質量穩步上升，燃料消耗大幅下降，強化了冶煉強度。

關鍵詞： 高爐;爐缸活性;強化冶煉;節能降耗

zPractice Of Strengthening Smelting Production

Of 3# BF In Tangshan iron And Steel Group

Dong Guoqing  Ke Haibin  You Xindong  Yin Haibin  Yuan Xuetao

（Ironmaking Plant）

Abstract:  Since  the beginning of winter,the northern special climate has changed greatly,and the ironworks actively respond to the call for environmental protection and production restriction.Under the condition of frequent shutdown and limited production,the NO.3 BF at Tangsteel was forced to use floor sinter.With the fluctuation of the market and the obvious decline of coke quality,a series of measures have been taken in the blast furnace,with the main blast furnace running,the output and quality are steadily rising,the fuel consumption is greatly reduced and the smelting intensity is strengthened.

Key words:  BF  Crucible Activity  Intensified Smelting  Energy Saving

1 前言

唐鋼3號高爐，是原2560m3高爐擴容改造為3200 m3，設計采用碳磚—陶瓷杯復合爐缸爐底結構，爐頂為并罐無鐘爐頂，渣處理為輪法水沖渣，熱風爐為四座內燃式霍戈文熱風爐，采用交叉并聯送風制度。爐缸直徑12.4m，設有四個鐵口，32個風口。爐腹、爐腰、爐身下部6—9段采用鑲磚銅冷卻壁 ，爐腹以上爐墻采用薄襯結構，采用軟水密閉循環冷卻系統。爐身角82.29°，爐腹角78.37°。

本體共設18段冷卻壁，1-5段為光面鑄鐵冷卻壁，6-9段為銅冷卻壁，10-18段為鑄鐵鑲磚冷卻壁，6-14段每段沿圓周方向有9個電偶測溫點。4段銅冷卻壁每段48塊，共192塊，第6段安裝在爐腹上，第7段安裝在爐腰，第8、9段安裝在爐身下部，銅冷卻壁厚度125mm。

2 唐鋼3號高爐原燃料條件變化

唐鋼煉鐵廠響應環保響應措施，自北方進入冬季采暖期以來，燒結機頻繁的停機限產，高爐生產被迫吃落地?zé)�結礦，落地?zé)�結礦配入量統計見表1。

表1 落地?zé)�結礦配入量統計表

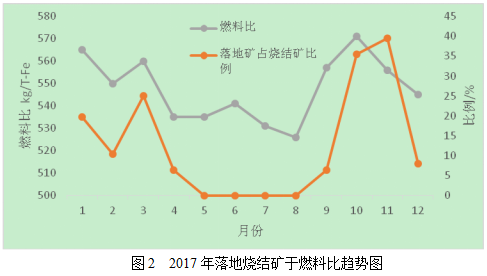

由于環保響應，北區燒結頻繁停機，大量配吃落地?zé)�結礦，3#高爐在燒結礦限產期間高爐配吃落地?zé)�結礦占入爐燒結礦的20%-50%，最高個別時配吃燒結礦的70%。一方面大量配吃落地?zé)�結礦造成高爐透氣性惡化，被迫調整料制疏導氣流，以調整中心焦比例為主，同時提焦比退礦批改善料柱透氣性。另一方面短時間內大幅度的加減落地?zé)�結礦的用量容易引起氣流激變，導致熱量大幅變化，高爐磚襯、壁體波動較大，氣流不穩，上部靜壓波動頻繁，從而影響高爐燃耗和順行。爐身下部靜壓高，上部靜壓不穩，靜壓穩定后風壓陡升，伴有偏滑尺，爐況波動較大，時有減風現象發生。高爐被迫采取壓邊開中心料制，提焦比、退礦批措施提高高爐適應性。

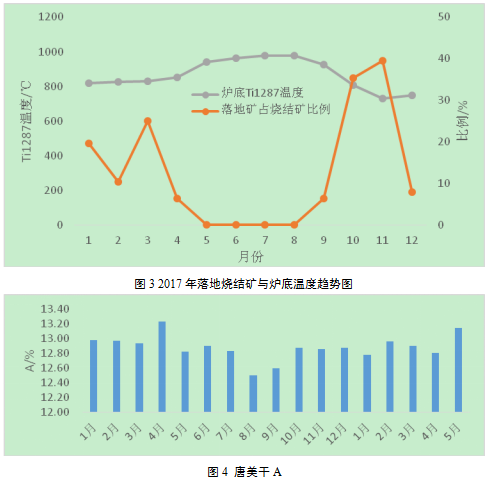

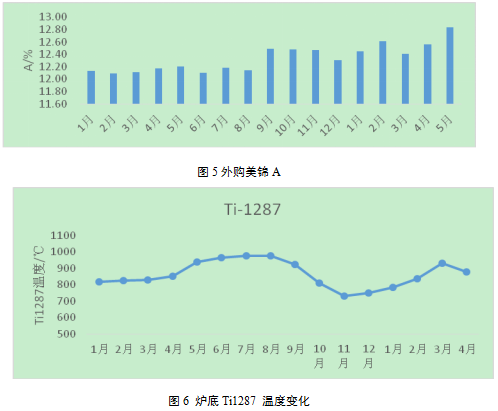

唐鋼3號高爐燃料主要以自產干焦（唐美干）和外購焦（美錦）為主，由表2，表3可以看出，唐美干A逐步升高，熱強度逐步降低，外購美錦的A也逐步升高。

表2  唐美干主要成分參數

表3  美錦主要成分參數

焦炭質量的明顯下滑，自產干熄焦A、S上升，其反應性及反應后強度也明顯變差，影響爐缸的透氣性和透液性，從而導致?tīng)t缸的工作狀態變差。

焦炭CRI和CSR指標的影響。低CRI和高CSR的焦炭有利于高爐冶煉。焦炭的反應性低，開始?xì)饣瘻囟雀撸�高爐的間接還原區域擴大，礦石在高爐間接還原區域停留的時間得以延長，有助于發展間接還原。而由于直接還原的降低，焦炭的溶損率下降，反應后強度提高有利于高爐的透氣性和渣鐵的滲透。生產實踐表明，焦炭的熱強度對高爐的操作影響較大，燃料比因CSR的降低而升高。

表4 鋅負荷統計表

富含鋅的高爐除塵灰被回收后，用作燒結原料。眾所周知，燒結工藝過程中，脫鋅能力幾乎為零，這樣燒結礦帶著鋅作為高爐的主要原料進入高爐，從而形成了工藝上的循環富集。鋅在高爐循環富集加劇后，容易造成爐身中上部結厚，改變正常的操作爐型，導致高爐不易接受風量，氣流不穩，嚴重影響高爐的產量和質量。鋅對焦炭強度有一定的破壞作用，在爐缸容易形成死料堆，影響爐缸活躍程度，造成爐缸堆積。下圖為休風后風口取出的渣鐵凝結物，該凝結物表面光亮，鋅含量相當高。

3 唐鋼3號高爐的技術經濟指標

在上述原燃料條件：燒結機頻繁的停機限產，高爐生產被迫吃落地?zé)�結礦。燃料質量下降，自產干焦灰分和硫分大幅上升，焦炭熱強度指標下降。高爐鋅負荷的加劇等諸多不利影響下，對高爐爐況造成負面影響顯著。出現高爐爐況不順，邊緣氣流不穩、中心氣流較弱，爐體渣皮穩定性差，爐身靜壓波動頻繁。高爐產能低；高爐煤氣利用差，燃料比高；爐缸溫度持續走低，爐缸堆積日益嚴重等。

4 強化措施

4.1上下部制度調整

我們本著“打開中心、穩定邊緣，形成寬度適宜的礦焦平臺，深度適宜的中心漏斗，保持合適的礦焦層厚度，穩定煤氣流，后逐步減少中心焦炭量”的思路進行了上部料制調整。采取了“縮小礦焦角差，減少中心焦”的裝料方法，把礦焦同時從爐喉中心外移，開放中心通道，要保證中心氣流充沛，既要保證爐喉料面有足的漏斗深度，同時平臺要穩定。配合裝料制度的變化，在礦、焦批重上的選擇上也進行了大幅調整。如下表5、6所示，礦批由68-84t，入爐焦比460-390Kg/t.Fe。經過調整后，高爐爐況發生質的變化，技術經濟指標大幅提高，爐況穩定性得到根本改善，冶煉成本大幅降低。

表5料制前調整

表6料制后調整

選擇適宜的風口面積，保持適宜的風速和鼓風動能。高爐冶煉實踐表明，下步調劑是根本，風口回旋區是煤氣流分布的起點，爐缸初始煤氣流對二次、三次煤氣分布起主導作用。如果下步調劑不對，通過上部調劑是不起作用的。尤其是大型高爐上部裝料不帶中心焦，要保證足夠的風量，從而保證適宜的風速和鼓風動能尤其重要。鼓風動能提高后，爐缸工作狀態明顯改善，熱量充沛穩定。我們對下部風口面積進行了調整S0.4169-S0.4051，高爐以提升風速為核心，吹透中心，活躍爐缸，提高料柱的整體透氣性，解決低品位、高渣比、高富氧、高煤比強化冶煉帶來的高爐透氣性變差的技術難題，增強爐況的順行程度與抵抗外界變化的能力。牢固樹立“順行是基礎，爐缸是核心，風量是生命線”的高爐操作理念。已持續上下部調劑為手段提高煤氣利用，降低燃料消耗，在保持較大風量吹透、吹活爐缸；減少中心死料堆的空間體積，進而有利于爐缸活躍和冶煉強度的提高。

4.2 狠抓高爐精料工作

原燃料管理：原燃料質量好與穩定是高爐煉鐵生產的保障，是高爐強化冶煉的基礎和前提。抓好精料工作除了要密切關注焦炭、燒結礦、球團礦和煤粉的各項化學和物理性能外，還要做好槽下篩分工作，減少燒結礦小粒級入爐。通過采取優化閘門開度、振動篩的振幅以及及時清理篩網等一系列措施來減少原燃料入爐粉末。

適時進行原料質量的控制。隨著礦批的擴大，礦層的加厚，高爐透氣性變差，勢必會影響高爐的穩定順行。因此要積極改善入爐原料的冶金性能：控制原料燒結礦中MgO含量的基本穩定，從而保證高爐渣中（MgO）含量的穩定。合理控制高堿度燒結礦中間倉料位和高爐倉的料位。根據廠要求，盡可能優化并穩定用料結構：72%燒結礦+16%球團+12%生礦。及時測定燒結礦堿度和配料發生變化狀態下的原料冶金性能和堿金屬含量以及鋅含量變化，做到受控。

4.3 精細管理和精準管理

日常操作管理上，高爐實行精細管理和精準管理，做到四班統一。制定合理的操作參數，對風量、風溫、富氧、壓差、[si]和[s]范圍作出相應的規定，以保證長期的穩定順行與較高強度的冶煉。為了適應原燃料質量的波動，[si]控制0.45-0.55%，爐渣堿度控制在1.1-1.15，MgO8.5-9.5%，保證鐵水質量和渣鐵的流動性。同時也有利于爐渣排鋅。

倒班作業長按照操作方針執行，強調堅持趨勢化管理和標準化作業，發揚勤觀察、勤分析、勤計算、勤調劑的“四勤”作風，要對爐溫的變化提前預知、提前判斷、提前調劑的技能，做到早動、少動，保持熱制度的穩定。同時，3爐還建立了一系列行之有效的應急預案，如停水，停電、停風應急預案，爐缸燒穿應急預案以及風量萎縮應對辦法等。進行周期性練兵，提高操作人員的快速應急能力，規避爐況較大的風險。為提高高爐操作與管理水平，強化專業管理和發揮倒班作業長的本班組安全生產行政第一責任人的管理職能，量化和發揮績效考核的激勵作用，培養團隊精神和發揮團隊作戰的優勢和執行力，實現高爐長期安全高效低耗穩定運行，特制定了班組績效量化考核管理辦法，并逐步完善，取得良好的效果。

4.4加強爐前管理

不斷提高炮泥質量。高爐鐵口炮泥為高爐提高冶煉強度，保證高爐連續穩定生產提供保證與前提。

隨著冶煉強度的提高，爐前能否及時出凈渣鐵，直接關系到爐況的穩定與順行。3爐設置4個鐵口，正常生產中采用2個鐵口對角不間斷出鐵。工長及時掌握好出鐵狀況，調節好開鐵口時間和出鐵時間。加強關鍵設備的點檢、維護工作，嚴格執行點檢定修制。爐前各班加強對爐前設備的點檢，特別是泥炮炮頭和開口機設備，保證鐵口正常工作。控制鐵口深度3.m-3.3m，開口間距嚴格控制在20min以內，力爭零間隔出鐵。作業區加強了爐前工技能培訓，并制定了相應的考核制度，規范操作。

針對鐵口噴濺問題，采取了對爐缸和鐵口部位進行灌漿措施。改善炮泥質量，并采用泥炮的二次壓入技術，有效地消除鐵口噴濺。

5 指標完成情況

爐況穩定順行。爐型保持良好，煤氣利用顯著提高，由38%-45%，產量上升至7200t/d以上，燃料比大幅下降。

表7  2017年至今高爐參數

6 結語

高爐通過上下部調劑，扭轉了頻繁吃落地?zé)�結礦及焦炭質量下滑引起爐況波動的局面，提高高爐適應能力，其主要經驗概括如下。

（1）針對原燃料變差的情況，適當縮小進風面積，提高鼓風動能，為爐況穩定和提高煤氣利用率打下良好的基礎。

（2）原燃料變差和風口面積縮小后，高爐摸索合理的布料制度達到均衡煤氣流分布，穩定邊緣氣流。

（3）原燃料條件變差時，疏松中心氣流以中心加焦為主要摒棄，中心加焦過多，既浪費寶貴的能源，又使中心氣流難以控制。中心加焦過多，中心料柱變大，礦石下降通道越窄，透氣性越也差，最終影響爐缸的活躍程度及高爐爐況順。

（4）基礎管理要精細化和精準化，爐內精心操作，杜絕大提大拉，保持渣皮和路況穩定；爐前強化作業標準，保證出鐵正點率和鐵口合格率。
