宣鋼 H08A 鋼脫氧和夾雜物控制技術

張立君  陳東輝

（河北鋼鐵集團宣鋼公司二鋼軋廠，河北宣化，075000）

摘  要：轉爐煉鋼脫氧操作和非金屬夾雜物形態控制是低碳低硅鋼生產實踐中的主要控制點和難點,經常會出現由于脫氧不良使鑄坯產生皮下氣泡或因非金屬夾雜物形態控制不當導致鋼水澆注過程中出現絮流現象。本文針對 H08A 在宣鋼生產時出現的生產事故和質量事故及時改進措施，加強控氧操作和非金屬夾雜物的去除等手段，很好的解決了 H08A 生產的難題，產品質量不斷提高，最終實現了批量生產。

關鍵詞： 脫氧；夾雜物；氣泡

The deoxidization and inclusion control technology forH08Ain Xuanhua steel

Zhang LijunChen Donghui

( NO.2 Steel Rolling Mill,Company , Hesteel Group , Xuansteel Company,

Xuanhua Hebei , 075000 )

Abstract： converter steel-making deoxidizing operations and non-metallic inclusion shape control is low carbon low silicon steel production practice, the main control points and difficulties, often appear due to wild slab or subcutaneous bubble caused by improper control of non-metallic inclusions form flocculant flow phenomena appeared in the process of molten steel casting. H08A in xuanhua iron production, the author of this paper in the production of quality accidents, accidents and improvement measures in time, strengthen the control of oxygen and nonmetallic inclusion removal operation, good solved the difficult problem of H08A production, continuously improve product quality, finally realize the mass production.

Keywords：deoxidizing，inclusion，bubbles

1 前言

宣鋼 150 噸轉爐于 2010 年 11 月 11 日正式投產，冶煉的低碳低硅的鋼種主要有 H08A、SAE 系列等。H08A 一般采用鋁脫氧，鋁加入量過大，鋼水氧量過低，連鑄中包水口容易堵塞，造成澆注困難，鋁加入量不足，鋼水氧量高，鑄坯容易產生皮下氣泡，影響產品質量，增加軋制難度。所以控制鋁的加入量非常關鍵。轉爐冶煉終點鋼水氧含量是決定鋁加入量的主要因素，合理確定轉爐冶煉終點鋼水氧含量與鋁加入量之間的關系，控制鋼水氧含量，保證氬站喂線吹氬工藝，是連鑄順行及鑄坯質量的基礎。

2 宣鋼 150 噸爐區工藝設備及原料條件

2.1 工藝設備

宣鋼二煉鋼車間有 150 噸頂?shù)讖?fù)吹轉爐 2 座，設計爐容比為 0.97，目前裝入量為鐵水 180 噸，廢鋼 10 噸,出鋼量 180 噸。氧搶采用五孔噴頭,中心傾角為 12 和 13 度兩種,設計氧流量為 35000Nm3/h。過程測試與終點測試由副槍操作。有兩座攪拌式脫硫站，脫硫能力 85%-95%，另配有鐵水扒渣機兩臺。

氬站能力：能吹氬、喂線、投放大包覆蓋劑。兩臺 12 機 12 流小方坯，恒拉速控制 2.0-2.2m/min，每包拉鋼周期 40-43min。

2.2 原料條件



宣鋼二鋼軋廠冶煉 H08A 時采用的鐵水、廢鋼、散料如表 1 和表 2 所示。



表1 宣鋼 150 噸爐區鐵水成份

表 2  廢鋼和散料

冶煉 H08A 采用脫硫鐵水，廢鋼采用自產廢鋼和普廢。

3 生產存在的問題

3.1 冶煉存在的問題

隨著產量的逐漸增加，H08A 鋼的生產出現了一些生產事故，主要表現為在澆鑄 H08A 時連鑄機發生中包水口絮流現象，嚴重時還出現了水口堵塞停機等事故，同時導致了幾次質量異議問題的發生,造成廢品量加大給生產帶來被動，直接或間接損失均較大，影響了宣鋼產品在市場上的形象。

下面是 2014 年 11 月-2015 年 2 月份生產焊接用鋼鋼水可澆性統計數據，見表 3

表3 鋼水可澆性數據

3.2 鑄坯缺陷

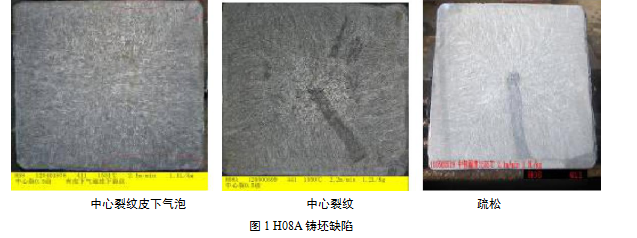

通過對冶煉 H08A 出現的質量事故和發生質量異議的爐次統計得知：H08A 冶煉過程中發生的質量事故主要有：中間包水口輕微絮流、進出站氧低絮死鑄機、鑄坯氣泡、下渣嚴重反復回氧改鋼、成分出格等，其鑄坯缺陷如圖 1：

4 冶煉分析

4.1 脫氧控制

從表 2 看出，H08A 中包鋼水合理的氧含量應控制 30×10-6～50×10-6 之間，此時既能保證鑄坯質量，又能保證正常生產，氧含量較高時，易使連鑄坯產生氣泡，氧含量過低，加入 Al-Mn 鐵量較多，鋼水中的 Al 含量較大，在連鑄澆注過程中導致中包水口絮流。如表 4：

表 4 脫氧程度與鑄坯氣泡的關系

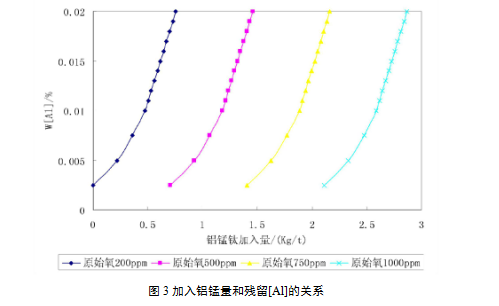

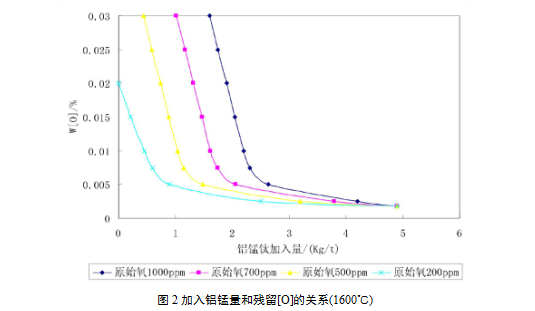

為了保證鋼水脫氧良好，需要使用金屬鋁進行脫氧，生產實踐中為了保證沉淀脫氧的效果使用比重較大的鋁錳合金進行脫氧操作。實際生產中鋁錳合金加入量如何控制、脫氧目標如何把握、現場通過什么手段達到過程控制的可操作性。通過整理現場統計數據，我們得到了在 1600℃條件下加入鋁錳量和殘留[O]的關系以及相同條件下加入鋁錳量和殘留[Al]的關系，如圖 2、3 所示。

根據圖 1 所示，加入鋁錳量和殘留[O]的關系在氧活度從出鋼初始值降到 100ppm 階段的數量對應關系呈線性關系，因此可以根據生產統計數據回歸方程指導生產。現場運用于實際生產的一個經驗公式是：

K=0.85×(Q 副槍-Q 氬站 )+15

式中：

K—ALMn 加入量

0.85—經驗常數，此值可根據實際生產做適當調整

Q 副槍 —副槍測得的熔池氧含量

Q 氬站 —到氬站定氧值，一般取 60。

15—脫去爐渣中的氧所需 AlMn 量（生產時正常下渣量）

另外，從圖 2 所示，當鋼水中的殘留[O]降低到 50ppm 左右時，數量關系產生拐點，結合圖 2 可知，此時鋁元素將作為合金化元素存在于鋼液中。因此低碳低硅鋼使用鋁錳合金脫氧的目標氧含量就是殘留[O]降低到 50ppm 左右�，F(xiàn)場測量鋼液殘留[O]的手段就是使用定氧儀進行現場測量。

生產實踐中發現，按照以上操作，連鑄坯依舊存在皮下氣泡現象。根據日本冶金文獻資料可知，鋼液中的硅元素可以吸附鑄坯樹枝晶間濃縮相中的氧原子。硅元素吸附了鑄坯樹枝晶間濃縮相中的氧原子后，反應產物為 SiO2，其熔點為 1713℃的高熔點相，不易排出，惡化了鋼水流動性，可能導致絮流及水口堵塞現象；同時 SiO2 這一高熔點相的存在，造成微觀結構局部反應區堵塞，脫氧產物排除不出去，局部樹枝晶間仍存在氧濃度高的現象，形成鑄坯顯微氣泡缺陷。因此 H08A 控氧的第二項內容就是硅元素內控目標的制定。由于 H08A 鋼的化學成份要求是硅的含量要求低于 0.03%，而且無下限。根據鋼液中的硅元素可以吸附鑄坯樹枝晶間濃縮相中的氧原子的原理，我們要求 H08A 硅元素內控目標均按照成份范圍的中上限控制。

4.2 非金屬夾雜物控制

H08A 生產的另一個關鍵點就是控制好鋼中的非金屬夾雜物。鈣質脫氧劑的加入基于以下幾點考慮，一是形成硅酸鈣低熔點物質（1540℃）易于上浮排除；二是生成硅酸鈣的ΔG 要遠低于生成硅酸錳的ΔG，鈣質脫氧劑的反應能力更強；三是減少脫氧產物 SiO2 的濃度，使脫氧反應進行完全；四是鈣處理鋼液可以大幅度的改變固態夾雜物的形態。

生產實踐中我們發現，使用鈣處理（喂入鈣鐵線量 5—8m/噸鋼）控制鋁脫氧產物在煉鋼連鑄溫度下呈液態，促進鋁夾雜物上浮，能夠很好的解決鑄機絮流的問題，并且鋼水質量大大提高；同時轉爐必須提供合適的出鋼溫度，保證爐后氧活度的處理時間和氬氣的軟吹時間。合適的軟吹時間是保證鋼中夾雜物上浮的前提條件，足夠的軟吹時間可以使鋼中的 Al2O3 夾雜充分上浮，從而減少鋼中夾雜物的含量，提高鋼水的潔凈度，不僅保證了該鋼種的脫氧完全解決了鑄坯顯微氣泡的質量缺陷，而且進一步提高了鋼水的可澆性保證了煉鋼生產的順行。

5 結論

通過優化工藝，解決了轉爐～連鑄 H08A 過程中的中問包鋼水口結瘤和鑄坯皮下氣泡缺陷和鋼水絮流問題，為宣鋼大批量生產焊接用鋼市場拓寬了渠道。

改進措施后，鑄坯中非金屬夾雜、皮下氣泡、中心裂紋、縮孔級別降低，鑄坯質量有了明顯的提高，連鑄坯低倍質量較好，生產出的鑄坯低倍評級均≤0．5 級，皮下氣泡評級 0．5 級，鑄坯合格率在 99％以上。

參考文獻

[1] 王雅貞，李承祚. 《轉爐煉鋼問答》 冶金工業出版社   2003.7，2～3，146～148

[2]馮捷,賈艷. 《轉爐煉剛實訓》 冶金工業出版社 2004.8，154～158
