元立2^#高爐爐缸燒穿淺析及處理

邵則林  施華建

（衢州元立金屬制品有限公司，浙江.衢州  324000）

摘要]：元立煉鐵廠2#高爐2012年10月9日大修后投產，2015年9月21日8:30發生爐缸燒穿事故，投產后壽命不足3年，遠未達到使用要求，為此筆者對這一事故進行了跟蹤調查，跟蹤了扒爐過程，對爐缸碳磚進行了取樣分析，結合磚的侵蝕破壞情況及碳磚分析情況探討了造成此次事故的原因，在此基礎上，提出了幾點預防措施。

[關鍵詞]：高爐  爐缸燒穿  原因分析

元立2^#高爐實際有效容積為450m³，設有14個風口，采用板壁結合的冷卻系統進行冷卻，爐缸爐底未設相應的測溫點。2012年10月9日大修后投產，2015年9月21日8:30發生爐缸燒穿事故，投產后壽命不足3年，遠未達到使用要求，為此筆者對這一事故進行了跟蹤調查，現將跟蹤調查情況分述如下：

1 爐缸燒穿位置及燒穿過程描述

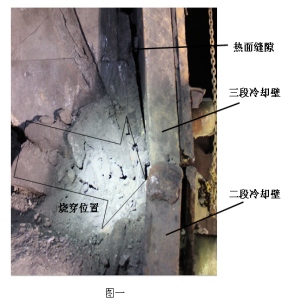

燒穿發生在12^#和13^#風口方向的爐缸第二層冷卻壁上部，燒出的孔洞高度約20cm，寬度約50cm。經檢查二層冷卻壁只燒損一塊，附近的冷卻水管以及環管全部受損。具體燒損部位如圖一所示。

9月21日2:30爐缸二層第12塊冷卻壁水溫差從3℃突然跳躍式上升，3:30左右升到10℃，現場點檢，發現爐皮有發紅現象。判斷該部位碳磚可能已侵蝕殆盡，爐缸有燒穿的危險，遂立即提高水壓、增加爐皮打水以加強冷卻，將高爐風壓降至平時的一半，水溫差很快降至3℃，恢復正常。6:30水溫差再次上升到5℃，采取提高水壓等措施依然無法使之降至正常水平，遂8:00按正常程序進行休風，8:30水溫差繼續上升到7.6℃，爐缸燒穿。

2 扒爐過程

   燒穿位置是在二層冷卻壁上部，按高度計算就在第一層陶瓷墊的位置，殘鐵量應該很少，所以停爐后未進行放殘鐵操作，直接開始扒爐。經技術及生產部門協商后，計劃從兩個部位開始扒爐，一是卸下風口中小套，從風口部位開始扒料，二是從爐缸燒損部位直接割掉爐皮，卸下三塊冷卻壁從燒損部位扒料。起初，風口位置扒料比較順暢，當軟熔礦石下降到風口后碰到?jīng)鲲L(fēng)固化，使風口自動糊死，偶爾捅開風口糊死的爐料，里面熔融渣鐵隨即涌出，極易發生人員燙傷事故，使風口扒料停滯難以繼續。爐缸燒損割開部位也只能拔出小部分松散的爐料，上部爐料在風口部位結塊不能自動下滑。最后，將鐵口兩邊的兩塊冷卻壁以及上部風口的三塊冷卻壁割開拆除，再用挖機進行清理，扒掉風口區域的結塊爐料后，上部的爐料才順暢的下移，使得整個扒爐工作才得以順利進行并完成。

3 侵蝕情況

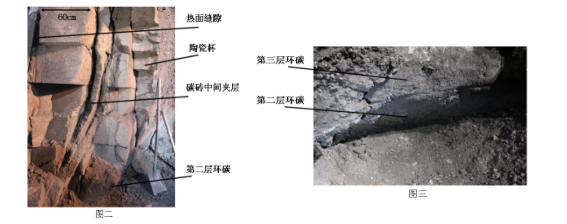

   扒爐后觀察：陶瓷墊上層侵蝕沖刷殆盡，第二層完好，陶瓷杯靠近爐底部位侵蝕殆盡（對應第二層碳磚中上部），從第三層環碳以上的陶瓷杯還有部分存在。碳磚部分，第一層環碳基本侵蝕殆盡，剩余部分也僅10-15cm厚，內部陶瓷杯及陶瓷墊已侵蝕殆盡，“象腳狀”侵蝕特征明顯，見圖二、圖三。從第二層往上殘余碳磚逐漸變厚，最厚的部分環碳大約50-60cm。風口以下環形碳磚中均出現“環裂層”，其寬度約5-10cm，“環裂層”從上之下逐漸外移靠近至冷卻壁，至爐底第二層碳磚幾乎與爐缸內熔融鐵水接觸。

從扒爐后侵蝕情況來看，此次爐缸燒穿屬于“象腳狀”異常侵蝕破壞導致的爐缸燒穿事故。

4 爐缸燒穿的原因

   此次爐缸燒穿是爐缸“象腳狀”異常侵蝕導致的一次燒穿事故，其根本原因是爐缸導熱不足，入爐堿負荷及鋅負荷過高、冷卻壁漏水、強化冶煉及砌筑問題加劇了“象腳狀”侵蝕的過分發展，最終導致爐缸燒穿事故的發生。爐缸導熱不足的情況下，爐缸耐火材料長時間浸泡在流動性良好的高溫渣鐵熔體中，爐缸爐底交界處的陶瓷杯在出鐵過程中很容易被侵蝕沖刷殆盡，當陶瓷杯侵蝕沖刷殆盡后，其后的碳磚直接接觸熔融渣鐵，除受鐵水沖刷外，還要受到不飽和鐵水的熔解作用，失去陶瓷杯的保護侵蝕將進一步加劇，所以說爐缸導熱不足是根本原因，其他原因惡化了導熱，對事故的發生起到了促進作用，詳細分析如下：

4.1碳磚和碳素搗打料問題

從圖二中可以直觀地看出，碳磚中出現“環裂層”，北科大潘宏偉等^[]對這種環裂機理進行了詳盡的研究總結，認為環裂是這樣形成的，分兩步進行：1）首先碳磚由于導熱不足，使碳磚內產生非常大的熱溫差，這種巨大的熱溫差使碳磚內部產生巨大的熱應力，這種熱應力一旦超過碳磚強度極限，就產生微裂紋，這種裂紋的產生可能是因為碳磚導熱性能差也可能是冷卻系統無法發揮冷卻效果導致，這是環裂的誘因。2）鉀蒸氣沿裂紋傳導，當溫度降至800℃左右便開始液化沉積，沉積之后與碳磚中灰分形成鉀霞石或白榴石類礦物，體積膨脹，使裂紋擴展，或者與高爐煤氣反應形成碳沉積，不斷擠壓碳磚使裂紋擴展，使微裂紋發展為“環裂層”。

根據現場碳磚取樣化驗，實際檢驗出的導熱系數（室溫）不足6w/mk，而設計要求的導熱系數為≥10w/mk，碳磚導熱系數不足可能是“環裂層”形成的一個直接原因。

從圖一和圖二中都可以看出冷卻壁與碳磚之間都存在空隙，形成空氣熱阻，這也可能是“環裂層”形成的另一個直接原因。爐缸燒穿前夕，冷卻壁的水溫差只有3.1℃，熱流強度沒有超過10000w/m²，可見未達到冷卻系統冷卻極限，應該不是冷卻系統設計的問題。

在2012年大修時爐缸的碳磚都是完好的，所以當時為了節約成本第一二層的碳磚沒有更換，使用后的碳磚本身的導熱性能及其它性能均會有所下降，這也可能是“環裂層”形成的一個原因。

4.2堿金屬等有害元素的危害

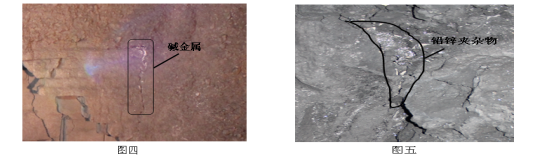

從圖四和圖五中可以看到，磚體裂縫中有鉛鋅夾雜物。為此，對2#高爐開爐以來的用料進行統計，有害雜質明顯超標。煉鐵設計規范中規定鋅負荷小于0.15kg/t，堿負荷小于3kg/t，而實際統計得出，鋅負荷為1.5kg/t，堿負荷為3.3kg/t。堿金屬化合物及氧化物在高爐高壓、強還原氣氛中會還原成堿金屬蒸氣，當碳磚產生微裂紋后，這些氣態堿金屬會在微裂紋里擴散沉積，與碳磚中雜質成分形成體積膨脹物相，促使微裂紋擴展，形成“環裂層”^[1]。鋅對環裂層的形成有促進作用，但是這種促進作用是借助于促進碳磚的氧化完成的^[]。鉛的作用和堿金屬類似，亦是形成體積膨脹物相來促進“環裂層”的形成^[]，所以說入爐原料的雜質成分高促進了“環裂層”的形成。風口中套變形，小套上翹等現象的出現，也從側面驗證了入爐有害元素的超標及對高爐的危害。由于鋅負荷過高，高爐結瘤炸瘤次數多，爐況失常也較頻繁，高爐頻繁采用高爐溫、低堿度操作，使用螢石錳礦也較多，也加劇了爐缸的侵蝕。

4.3砌筑問題

2#高爐一開爐鐵口跑煤氣現象就特別嚴重，也曾多次發生鐵口煤氣將泥套吹

破導致鐵口堵不上的事故。針對鐵口跑煤氣情況，多次請專業灌漿廠家進行壓漿處理，高爐車間也利用休風機會，屢次組織壓漿封堵，都不能解決。最終，采用鐵口整體澆注的方式，高爐被迫休風兩天時間將鐵口清理到組合磚后再進行整體澆注，方才緩解該問題。鐵口流竄的煤氣多是從鐵口組合磚磚縫流出，一般是砌筑質量不良造成的，當出現竄煤氣情況后，流竄的煤氣中夾雜的有害成分很容易隨著煤氣擴散，在碳磚裂紋中發生碳沉積及其它物相反應，使得碳磚中的裂紋擴展，促進碳磚中形成“環裂層”^[1]。

4.4漏水影響

高爐生產不足3年，可是爐腰板、冷卻板已經有近一半燒損。對其處理原則是不影響爐內的情況下先采取控水措施，有影響再安排灌漿悶掉。對于中小套漏水也是一次來水先控水，二次來水再控水，三次來水再休風更換。冷卻設備的漏水會沿著背部的填料縫隙向爐缸積聚，并向熱面滲透，在溫度大于700℃的區域，水蒸氣會與碳磚發生氧化反應，導致碳磚侵蝕燒損，使碳磚強度變差，導熱下降，加速粉化，蝕損的間隙也會成為鋅及其它堿金屬的集聚地，甚至鐵水也會侵入，從而影響爐底爐缸的使用壽命。

以上這些因素誘發碳磚中形成微裂紋，進而微裂紋不斷擴展形成“環裂層”使得爐缸導熱進一步降低，再加上2#高爐開爐后一直維持高冶強生產，正常生產時富氧率保持在8-9%，利用系數達到4.5t/m³d，使得爐缸熱負荷大大提高，使得爐缸陶瓷杯及碳磚長時間浸泡于高溫渣鐵熔體中，在出鐵過程中不斷受到渣鐵熔體的過度侵蝕沖刷，最終導致爐缸燒穿事故的發生。

5 防止爐缸燒穿的幾點建議

高爐長壽是個系統工程，針對此次爐缸燒穿事故，為防“象腳狀”異常破壞的出現，提出以下幾點建議：

1、選用優質爐缸耐火材料是高爐長壽的基礎；爐缸部位選擇抗渣、抗鐵性能優良的陶瓷杯配置導熱性能好，高強、致密高抗堿的微孔碳磚。

2、高質量的爐缸砌筑是高爐長壽的重要保證；提高碳磚加工精度，碳磚要能真正做到1mm的磚縫，碳搗料必須嚴實。

3、爐底爐缸須配備足夠的熱電偶是高爐有效維護的必要條件；配備的熱電偶能夠比較直接的體現出爐缸的侵蝕，配合爐缸水溫差在線監測，才能夠?qū)崟r監控爐缸的侵蝕狀況。

4、控制入爐原料質量是高爐長壽的關鍵；控制入爐的有害雜質，提高焦炭的強度，積極發展中心氣流，減少中心死料柱的徑向厚度，降低爐缸的侵蝕壓力。

5、生產中對于漏水的冷卻設備必須及時處理及時更換。可以采用鞍鋼的風口冷卻壁導流板和鐵口通道磚保護板的技改技術，很大程度上減緩因竄風竄水夾帶著有害元素，對爐缸碳磚的影響。

6 處理過程

1、整個扒爐過程用了持續7天時間。從風口扒料不但不能節約時間反而增加了后面扒爐的難度，今后類似的扒爐工作，如果需要放殘鐵需將風口全部堵嚴，待放殘鐵后打水冷卻，如果不需要放殘鐵可以直接打水冷卻，然后將鐵口及上面的冷卻壁直接割掉，可以很方便的使用機械作業，節省大量時間，大約3天時間能完成扒爐工作。

2、這次事故前沒有任何的準備，爐底的碳磚完好，而且450m3的高爐也屬于即將淘汰的爐型，所以這次爐底碳磚沒有更換，將環碳全部更換，用澆注料代替陶瓷杯和陶瓷墊，以及鐵、風口組合磚，風口以上采用噴涂，總共用時7天。

3、烘爐之后風口的水跡比較多，烘爐由3天增加到5天時間。開爐第三天產量達到1800t，但風口水跡仍沒有減少的跡象，沒有繼續強化。一周以后水跡明顯減少，高爐開始強化冶煉，產量達到2050t。
