自產含鈦球團冶金性能及護爐實踐

馬澤軍，武建龍，陳輝，王偉，梁海龍，孫健

（首鋼技術研究院，北京，10043）

摘要

通過使用鈦資源維護爐底、解決爐缸危機從而延長高爐使用壽命已經得到了廣大煉鐵人員的認可，且護爐理念也逐步演變?yōu)槌�態化護爐。為了解決鈦資源價格日趨升高帶來護爐成本升高，以及鈦資源種類繁多品質不一帶來高爐難適應的問題，開發了一種通過在球團生產過程中添加鈦精粉的自產鈦球。與國內常用幾種鈦資源相比，自產鈦球冶金性能優異，且投入使用后對于爐缸高溫點控制有著非常明顯效果。

關鍵詞：爐缸側壁溫度高；加鈦?zhàn)o(hù)爐；高爐長壽

Metallurgical Properties and Furnace Protection Practice of Self Produced Titanium Pellets

MA Zejun，WU Jianlong，CHEN Hui，WANG Wei, LIANG Hailong，SUN Jian

（Shougang Research Institute of Technology，Beijing 100041，China）

Abstract:

In recent years, with the increase of the intensity of the blast furnace, the issues of the hearth burn occurs and blast furnace sidewall temperature rapid rise increased significantly. In order to solve the problem that the price of titanium resources is increasing, the cost of furnace is raised, and the variety of titanium resources and the difficulty of adapting the blast furnace with different quality, we developed a titanium ball produced by adding titanium powder in the process of pelletizing production. Compared with the commonly used titanium resources in China, the self made titanium ball has excellent metallurgical properties, and has a very obvious effect on the control of the high temperature point of the hearth.

Key Word: high temperature of the hearth sidewall; titanium furnace protection; BF longevity

1.前言

通過使用鈦資源維護爐底、解決爐缸危機從而延長高爐使用壽命已經得到了廣大煉鐵人員的認可[1,2]，已成為高爐生產中維護爐缸的一項主要措施。面對發生爐缸高溫點出現問題的高爐，常用措施主要有提高冷卻強度、控制冶煉強度、加鈦?zhàn)o(hù)爐和堵風口休風等[3]。然而隨著國內出現爐缸溫度升高的高爐越來越多，優質的鈦資源愈發緊缺，一方面導致價格猛增護爐成本愈發升高，另一方面品質參差不齊的鈦資源使得高爐難以適應導致爐況波動惡化。

2.自產鈦球冶金性能分析

以國內某大型高爐為例，近些年常用鈦資源類型有外購鈦資源C鈦球、J鈦礦、G鈦礦、D鈦礦及自主研發的自產鈦球（后文簡稱為Z鈦球），并在后期主要以Z鈦球?yàn)橹鳌Ｒ陨衔宸N常用鈦資源成分及還原性能如表 2.1所示。

表 2.1常用護爐鈦資源成分及還原度

由表 2.1可以看出，C鈦球、J鈦礦、G鈦礦、D鈦礦中含TiO₂量較高，鐵品位偏低，屬于專用護爐用鈦料，使用時難免降低綜合入爐品位加大渣量。而Z鈦球TiO₂含量偏低，但鐵品位卻遠超其它幾種專用護爐鈦料，大量使用也不會對綜合品位產生影響。

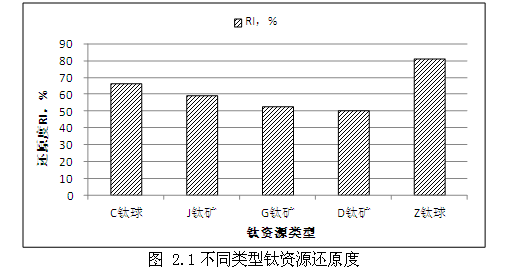

如圖 2.1所示，為不同類型鈦資源還原度。從還原度來看，Z鈦球還原度位居首榜達80.58%，而C鈦球還原度次之為65.92%，其它J鈦礦、G鈦礦、D鈦礦還原度依次降低為58.84%、52.14%、49.85%。

以國內某大型高爐目前爐料結構為例，對不同類型鈦資源進行熔滴性能實驗研究，所用爐料結構配比如表2.2所示。

表2.2 料綜合冶金性能試驗結構配比

其中方案1采用的是目前大型高爐常用的爐料結構，采用的鈦資源為G鈦礦，比例占3%。方案2-4為高爐常用其他含鈦爐：D鈦礦和J鈦礦C鈦球，采用比例仍為3%。方案5為Z鈦球替代所有普通球及鈦資源后，爐料結構冶金性能的考察。

表2.3為綜合爐料熔滴性能試驗結果。

表2.3 綜合爐料熔滴試驗結果

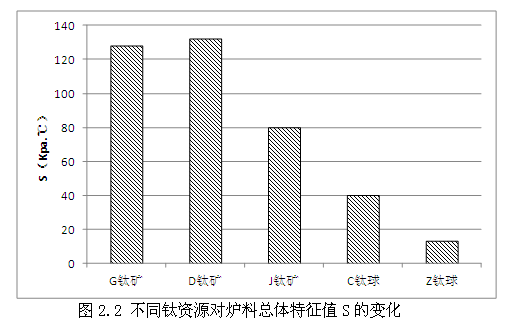

如圖2.2所示，為綜合爐料熔滴性能總體特征值S，它可以綜合考慮熔滴區間寬度與料柱透氣性之間的關系，是綜合評價爐料性能的一個指標，其值越低表示爐料熔滴性能越好。

由圖2.2可以非常明顯得出，使用鈦塊礦資源的綜合爐料其S值都處于較高水平，均在120以上；相反，使用熟料鈦資源的爐料結構其S值都處于較低水平，其中使用C鈦球的爐料結構S值在40左右，而使用Z鈦球的爐料結構其S值僅僅為13。

3.使用自產鈦球護爐實踐

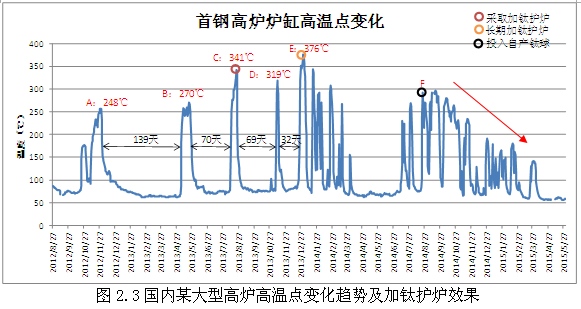

以國內某大型高爐的高溫點為例，闡述其高溫點變化情況以及使用自產鈦球以后爐缸高溫點變化情況。如圖2.3所示，為國內某大型高爐常出現的高溫點變化以及不同時期所用鈦資源情況。

由圖2.3可以看出此高溫點自2012年9月開始至今，存在著上下波動起伏現象。

以2014年為分界線，此高溫點變化可以明顯分為兩個階段：

第一階段為2014年之前，為高溫點劇烈爆發期，其主要特點為：

①熱電偶所測溫度峰值越來越高，由開始的248℃上升至將近400℃，爐缸側壁侵蝕現象愈加嚴重；

②高溫點出現的時間間隔越來越短，由開始的139天逐步降低至30天，甚至于后來的連續性爆發；

③高溫點爬升越來越迅速，直接在一到兩天內攀升至最高溫度，給提前實施控制手段預留時間越來越少，給實際操作帶來較大困難。

在這個階段，如圖所示的A、B兩個階段并未采取加鈦?zhàn)o(hù)爐措施，而是采取了加強冷卻和控制冶煉強度方面進行控制；而當處于C點高溫時，溫度愈發不可控制，首次加入了“加鈦?zhàn)o(hù)爐”方式進行護爐，并且由高溫點快速下降來看效果較好。但是在停用鈦礦后，不到兩個月時間此點溫度再次攀升。

第二階段為進入2014年之后，為補爐護爐期，其主要特點為：

①在進入2014年后轉變了護爐理念，在如圖7所示E點處開始長期加鈦?zhàn)o(hù)爐生產。雖然高溫點并未恢復到正常水平，但其峰值溫度明顯下降；

②投入自主研發的自產鈦球，基礎爐料球團中的TiO2含量可達1.2%水平，使得基礎的生產爐料具有護爐效果，常態化護爐理念得以更好實施。從圖2.3可以看出，高溫點明顯下降，由300℃下降至50℃左右，且后續保持良好狀態。

為此認為，加鈦?zhàn)o(hù)爐有利于降低爐缸側壁高溫現象，但如果想要長期維持較好爐缸狀態，就必須要轉變護爐理念，常態化的加鈦?zhàn)o(hù)爐，使得爐缸內鈦處于動態平衡當中，時時刻刻護爐。

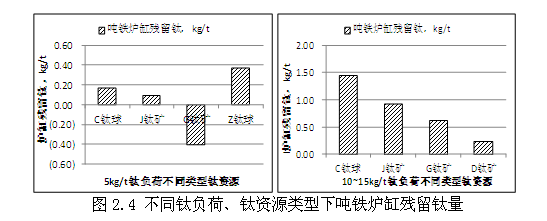

在爐內加入鈦資源護爐，主要起作用的為析出的粘附在爐缸側壁的含Ti物質[4]。為此，直接考察不同類型鈦資源護爐效果指標為殘留在爐內的TiO2量，主要是由入爐的總鈦量減去由渣、鐵所帶出去的鈦量。為此，提出了噸鐵殘留爐內TiO2量的指標，經過計算，噸鐵爐缸殘留的TiO2量如圖2.4所示。

如圖2.4所示，為不同鈦負荷、鈦資源類型下噸鐵爐缸殘留鈦量的變化。綜合而言，低鈦負荷條件下爐缸內殘留鈦量較少，護爐效果較差，而在高鈦負荷條件下殘留在爐缸內鈦量增加有利于護爐。噸鐵爐缸內殘留鈦越多，護爐效果越好，在相同鈦負荷條件下鈦資源利用率也就越高。綜合以上分析，可以得出，在相同鈦負荷條件下，護爐效果好利用率高的鈦資源由高到低依次為：Z鈦球、C鈦球、J鈦礦、G鈦礦、D鈦礦。

4.結論

本文對比了自產鈦球與國內常用幾種護爐料冶金性能，并以國內某大型高爐為例對使用不同類型鈦資源時候爐缸高溫點情況進行對比，得出結論如下：

（1）自產鈦球還原性能、熔滴性能均優于國內市場上常見的幾種鈦資源，雖其TiO2含量偏低，但鐵品位卻遠超其它幾種專用護爐鈦料，大量使用也不會對綜合品位產生影響。

（2）通過對國內某大型高爐高溫點現象分析及加鈦?zhàn)o(hù)爐理念轉變得出，依靠短時期加鈦?zhàn)o(hù)爐雖然可以快速控制側壁溫度但維持時間不長容易反復，而采用常態化加鈦?zhàn)o(hù)爐則可以長期有效對爐缸高溫點進行控制。

（3）自產鈦球投入使用后，在相同鈦負荷下其殘留在爐缸內鈦量最多，護爐效率最好，且從爐缸側壁高溫點持續降低并保持穩定也表現了自產鈦球護爐的良好效果。

5.參考文獻

[1]湯清華.高爐爐缸爐底燒穿事故分析及解決對策[J].鞍鋼技術, 2012，375(3)：1-6.

[2] 張賀順，馬洪斌，任健. 首鋼高爐使用承德球團礦護爐的研究[J]. 鋼鐵研究，2010, 38 (4): 5-8.

[3]霍吉祥，黃俊杰.首鋼京唐2號高爐護爐措施 [J].煉鐵, 2013，32(3)：14-16.

[4] 李楊，程樹森，蔡皓宇. 高爐內Ti（C,N）生成的熱力學分析[J]. 鋼鐵研究，2013, 41(5): 14-18.
