石鋼公司軸流壓縮機EPU應用實踐

李 紳  時永海

（石鋼公司煉鐵廠  河北  石家莊  050000）

摘  要：高爐鼓風用軸流壓縮機是煉鐵過程中的核心動力設備，其工作性能與穩定性對高爐生產至關重要。在高爐風機控制策略中，采用科學、先進的控制方法，不僅可以更有效地保證機組的安全和穩定，同時可以使風機性能范圍有所擴大，在提高風量的同時盡最大減少不必要的放風能耗，對高爐安全穩定和節能降耗起到顯著的促進作用。研究EPU（Economy&Performance Upgrade）對高爐風機喘振控制實踐，實現了對高爐鼓風機安全穩定運行，減少了鼓風機放風量，促進風機節能降耗，改善了鐵前成本電耗指標。

關鍵詞：軸流壓縮機；EPU；防喘線；喘振控制；節能降耗

Application Practice of EPU in Axial Compressor of Shi Steel Company

Li Shen，Shi Yong-hai

(Shi Steel Company，iron works,shijiazhuang,hebei,05000, author: Li Shen,E-mail: lishen_1986@126.com)

Abstract：The axial flow compressor used in blast furnace blast blast is the core power equipment in the process of iron making. In the blast furnace fan control strategy, the scientific and advanced control method can not only guarantee the safety and stability of the unit, but also expand the performance range of the fan, while increasing the wind volume and minimizing unnecessary air discharge energy consumption, play a significant role in promoting the safety and stability of the blast furnace and energy conservation. In this paper, we study the control practice of EPU(Economy & performance Upgrade) to blast furnace fan surge, realize the safe and stable operation of blast furnace blower, reduce the amount of air discharge, promote energy saving, improve the pre-iron cost consumption index.

Key words：Axial flow compressor; EPU; Airline; Strain control; Energy conservation

1 前言

高爐是鋼鐵企業的核心設備，高爐鼓風用軸流壓縮機是重要的動力裝置，壓縮機的工作狀況直接影響高爐的產量和質量。目前國內的高爐壓縮機控制方式，采用的是運算靈活的PLC（可編程控制器）。硬件的控制技術不斷發展，而軟件的控制方式發展相對滯后，從最初的儀表控制中采用PID調節，折算計算機等簡單的運算，雖然有所改進，但是整體的控制工藝，尤其是風機控制核心功能——防喘振控制并沒有較大發展。為了滿足高爐的工藝要求，對高爐鼓風壓縮機的控制將更加嚴格，在高爐鼓風壓縮機控制策略中，采用科學、先進的控制方法，不僅可以更有效地保證機組的安全和穩定，同時可以使風機性能范圍有所擴大，在提提高風量的同時盡最大減少不必要的放風能耗，對高爐安全穩定和節能降耗起到顯著的促進作用。研究EPU（Economy&Performance Upgrade）對高爐風機喘振控制實踐，實現了對高爐鼓風機安全穩定運行，減少了鼓風機放風量，促進風機節能降耗，改善了鐵前成本電耗指標。

2 煉鐵廠現有風機狀況

2.1 高爐鼓風機配置狀況

石鋼公司煉鐵廠現有5臺高爐鼓風機，其中3臺AV系列的軸流壓縮機，2臺離心風機，正常使用3臺，兩臺備用。每月電耗占整個煉鐵工序70%左右。由此可見，對于煉鐵廠來說，在高爐鼓風機上降低電耗空間較大。

2.2 風機運行現狀

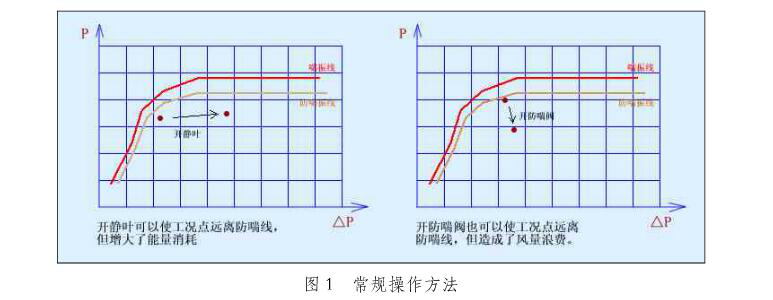

以石鋼同軸BPRT機組中，高爐鼓風軸流壓縮機AV56-13來說，該風機為石鋼2#1080m3高爐送風，機組年平均設計供風流量為2765m3/min，年平均大氣壓力0.098Mpa（A），入口溫度14.6℃，出口壓力0.48Mpa（A）。正常工況下，送風流量為：2400~2600m3/min，送風壓力0.360~0.370Mpa。高爐正常生產過程中，為了保證壓縮機的正常運轉，風機喘振閥始終保持16%~28%之間的開度，始終控制工況點距離防喘線有一段距離，這樣是保證了機組的安全，但是造成風機風量有一部分被放空。分析風機放空運行原因，在于工控點靠近防喘調節線時，擔心風機因快速進入喘振區而造成工況震蕩發生放風事故發生。同時也不希望因工況點撞到防喘線而進入防喘振調節動作，該動作會在正常送風時引起管道壓力波動。為了安全生產，人為控制喘振閥一定開度，配合靜葉角度，使工況點向右移動（如圖1常規調節方法），遠離防喘調節線。另外固定防喘線的作用，使控制系統不能準確預測喘振點，這樣會形成事故隱患，為了確保安全，也需要人為將防喘閥打開一定角度，使工況點遠離防喘線，同樣也造成一定的能量損失。

3 改造工作內容

3.1 改造前分析

   針對當前防喘振定為不準，不能反應真正的性能極限；工況點接近防喘振線的時候快速放空，造成管網壓力突然間波動；調節過程采用PID調節產生震蕩，出現事故隱患；防喘閥長期放空造成浪費；手/自動低選造成調節飽和。找出以上風機運行控制存在問題，從提高風機性能，節能降耗為目的，采用陜鼓公司研發的節能增效控制軟件EPU（Economy&Performance Upgrade）可以很好的解決現狀存在問題。該軟件可以在不改變硬件配置的情況下關閉放風閥門，降低放風造成的能源消耗，并可以提高壓縮機利用的性能空間，提高送風壓力和流量。

3.2  EPU改造優點

3.2.1 更高性能空間和安全控制過程

由于EPU性能曲線分析建立的全新數學模型，在此基礎上對每一條工況條件下的性能曲線作出精確補償，得到可靠的性能曲線。有了準確可靠的性能數據，就可以將壓縮機的性能發揮到最大，比起以往的固定性能曲線，效率至少提高10%。由此應用EPU控制軟件，可以大幅提高壓縮機可利用性能空間，給高爐帶來更高的產量和更低的消耗。

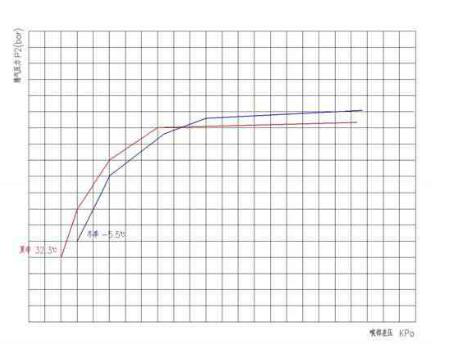

我們熟知風機運行中最重要的是安全，這也是進行軟件改造的最基本要求。EPU控制軟件通過科學合理的控制算法，充分利用仿真的基礎上增強了對安全性的考慮。大家知道風機的性能隨著季節溫度而變化，如圖2，夏季和冬季分別用紅色和藍色表示。如果喘振測量在冬季，在目前補償方式下，喘振線不變化，保持在冬季位置，當進入夏季時，實際喘振線已經到了紅線位置，如果仍用冬季藍線去調，工況點將很有可能進入喘振區域，而EPU控制軟件中，科學的線性補償將喘振線做出動態，保證隨時可以找到壓縮機的運行極限，保證了機組安全、高性能的工作運行。

圖2  冬、夏季節喘振線

3.2.2更科學、合理的喘振調節

在防喘振調節方面，EPU控制技術摒棄了常規控制中多數采用的PID調節，采用自主研發的EPU調節模塊。這個模塊對工況點狀況做綜合計算分析，根據分析結果確定其危險性，并得出響應速度。同時還將工藝容量、阻力等因素作為參數進入調節模型中，有針對性的發出輸出變化信號。這樣避免了常規調節所引起的雙向震蕩和超量調節問題，可以實現慢速波動慢速調節，快速波動快速響應的特點。使工況點可以各加貼近防喘線，擴大可利用的空間范圍。EPU調節響應分為快速、穩定響應階段，在擾動產生的初期快速反應，確保風機工況迅速回調；穩定調節階段，根據初始調節后的工況進行判斷、預測并調節，確保調節過程的穩定性和安全性。

3.23節能、環保、降耗

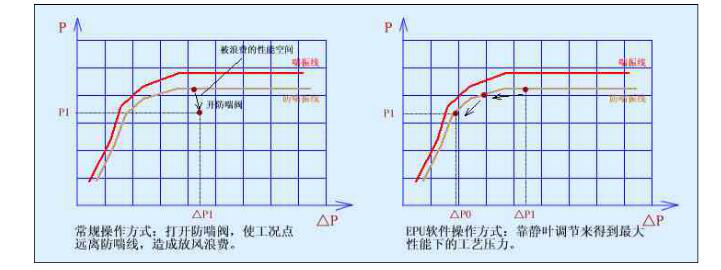

常規操作控制時是盡量使工況點遠離防喘線，避免撞到防喘線而造成快速大量放風。一般做法將靜葉角度適當加大，然后喘振閥打開一定角度，使工況點向下并遠離防喘振線，這樣的操作必然會造成浪費，一部分風量通過喘振閥放空，同時也使得風機工況范圍減小。EPU控制工藝允許工況點接近或貼線運行，因此操作的時候，根據高爐的需求調節靜葉角度，工況點沿防喘線移動達到需要的壓力，此時防喘閥完全可以關閉或在5%以下，因而節約了以往被放風的風量，減小靜葉開度降低了電機電耗。操作對比見圖3。

圖3 操作對比

   壓縮機在運行過程中，喘振閥的關閉或微開，消除原來放風時產生的大噪音，對環境有了良好的改善。

3.24 其它實用功能

除了以上重要功能外，EPU還有首發追憶、溫度斷線保護，變化率限幅和信號濾波、信息列表、自動報表、長歷史趨勢等功能，這些功能可以協助操作者對一些非正常狀態進行分析，也可以避免誤操作的可能性。

4 應用后效果

表1所記錄數據是AV56壓縮機改造前、后1個月內運行機組數據值。從統計數據可以看出，應用EPU控制軟件操作后，風機工況運行工況發生了較大變化：風機靜葉角度平均減小了15°，防喘閥位開度平均減小了27°，電機電流平均降低了85A，功率平均降了低了1470Kw.h，如果按每度電0.5元計算，每年減少的電耗為1470*0.5*24*350=609萬。

表1石鋼AV56壓縮機EPU改造后喘振等參數

5 結語

從使用效果上看，高爐鼓風用軸流壓縮機通過EPU控制軟件實踐后，實現了風機和高爐工藝的整體安全性能的提高，拓寬了

風機運行范圍，簡化了操作，有效的減低了喘振放風量，達到了節能減排的控制目標。在同類型高爐配套壓縮機控制系統中，EPU

軟件完全可以代替原來PID喘振調節控制模式，值得推廣和廣泛應用的節能、環�？�

制技術。
