CaO-SiO₂-CaF₂渣系熔體結構動力學模擬研究

王杏娟  王浩南  朱立光  靳賀斌  張曉仕

（華北理工大學冶金與能源學院，河北省高品質鋼連鑄工程技術研究中心，河北唐山，063009）

摘  要：近年來連鑄工藝推動了我國鋼鐵產業迅速發展，而連鑄工藝的迅速發展也使得對保護渣的研究更加深入。本實驗利用Scigress分子動力學模擬軟件，分析不同CaF₂含量對CaO-SiO₂-CaF₂渣系熔體的影響。實驗表明隨著CaF₂含量的變化，Ca-F、Si-O、Ca-O鍵長不變，提高CaF₂含量有利于降低網狀結構聚合度提高保護渣流動性。

關鍵詞：連鑄；保護渣；鍵長；CaF₂

Simulation study on melt structure dynamics of CaO-SiO₂-CaF₂ slag system

WANG Xing-juan, WANG Hao-nan, ZHU Li-guang, JIN He-bin,ZHANG Xiao-shi

(College of Metallurgy & Energy, Hebei Province High Quality Steel Continuous Casting Engineering Technology Research Center, North China University of Science and Technology, Tangshan Hebei 063009, China.)

Abstract：These years, Chinese steel industry has gained rapid growth because of growing continuous casting of steel, which also has promoted a deeper research on mold fluxes. In this experiment, Scigress molecular dynamics simulation software was used to analyze the effect of CaF₂ content on the continuous casting slag system melt of CaO-SiO₂-CaF₂. Experiments show that Ca-F,Si-O,and Ca-O bond lengths do not change with CaF₂ content, Increasing the content of CaF₂ is beneficial to reduce the degree of polymerization of the network structure and improve mold fluxes fluidity.

Keywords ：continuous casting ; mold fluxes ; bond lengths; CaF₂

1 前言

在實際生產中傳統保護渣一般會添加7%的的氟化物，高氟保護渣中氟含量甚至可以達到12%。化學元素氟屬于鹵族，鹵族元素單質均有很強的氧化性，理論上氧化除了惰性氣體以外所有的化學元素。目前保護渣中均含有一定量的螢石和冰晶石等含氟組分，由于氟的存在保護渣通常會形成槍晶石這種晶體，槍晶石的產生有利于控制傳熱，降低保護渣粘度提高流動性并且一定程度上提高結晶。本文為探究具體條件下不同含量CaF2對CaO-SiO2-CaF2三元渣系熔體結構的影響，采用Scigress分子動力學模擬軟件對保護渣建立體系進行模擬實驗。

2 模型建立

由于分子動力學的模擬是基于牛頓經典力學建立而成。模擬實驗中應該盡量減少其他無關元素的數量，以免被視為質點的研究對象受到太多因素的干擾。根據前人經驗?zāi)�擬體系應設置一個立方體盒子模型，模擬設定的粒子總數近似等于6000，由各原子的摩爾占比可計算出模擬體系內各元素對應的粒子數。

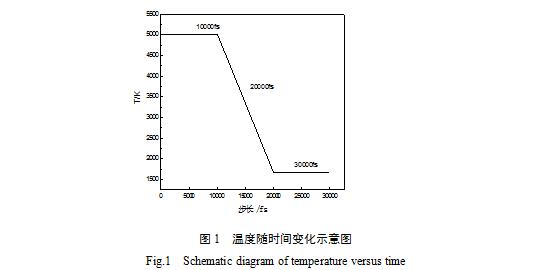

立方體盒子模型初步建立后，我們需要根據需要和實際情況設定一些具體的參數。根據前人對渣系熔體的模擬經驗，我們可以選則BMH勢函數作為勢函數，選擇NVT系綜作為模擬系綜，計算軌跡積分方法采用Gear算法，控溫方式采用Scaling，溫度隨時間變化如圖1所示，在5000 K下經過1000步（1步=1fs）得到一個初始構型，然后再經過10000步使溫度下降到1673 K。在1673 K溫度下再經過10000步得到最終的結構。

設定完畢，將實驗分為3組，根據本組要求設定渣系的具體組分含量，通過一定的計算我們可以獲得密度、盒子邊長等物理量數據。表1和表2為渣系控制CaF2含量得到組分含量、粒子數、盒子邊長、密度的數據。

表1 不同含量CaF₂渣系組成

Table 1 Composition of different content of CaF2 slag

表2 不同含量CaF₂模擬粒子數及盒子邊長

Table 2 The number of simulated CaF2 particles and the length of the box side

3 結果分析

同堿度下CaF2對CaO-SiO2-CaF2三元渣系熔體結構的影響

如圖2 CaF2含量為8 %模擬效果圖，圖中參與成鍵黃色小球?yàn)镾i原子，參與成鍵紅色小球?yàn)镺原子，參與成鍵的粉色小球?yàn)锳l原子，參與成鍵體積較大的藍色小球?yàn)镕原子，未能參與成鍵體積較小的小球?yàn)镃a原子。如圖我們可以看出絕大多數Al、O、Si參與成鍵，而Ca原子游離在結構之外未參與成鍵。

為探究同堿度下CaF2對CaO-SiO2-CaF2三元渣系熔體結構的影響，本實驗選取含量為6 %、含量為8 %、含量為10 %三組不同含量的CaF2，分別進行模擬實驗，以下為模擬實驗效果分析。

（1）CaF2含量為6 %時模擬效果分析

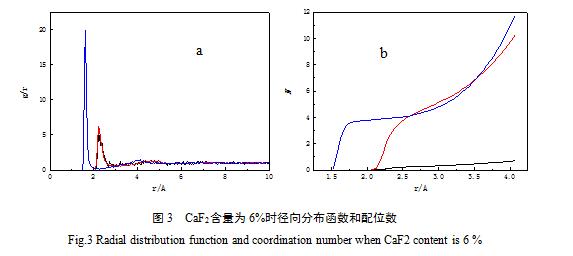

圖3中a和b分別為CaF2含量為6 %模擬效果分析，其中紅色曲線代表Ca-F鍵，藍色曲線代表Si-O鍵，黑色曲線代表Ca-O鍵。圖3中a的曲線峰值所對應橫坐標為曲線所對應化學鍵鍵長，圖3中b的曲線上升過程中平臺的長度決定了配位數的穩定程度，而平臺所對應的縱坐標為所對應的原子之間配位數。

如圖3中a所示，紅色曲線對應Ca-F鍵，鍵長為2.325 A；藍色曲線代表Si-O鍵，鍵長為1.625 A；黑色曲線代表Ca-O鍵，鍵長為2.225 A。

如圖3中b所示，藍色曲線所對應Si-O平臺最長，所對應的配位數為4；最下方黑色曲線所對應Ca-O幾乎沒有平臺，說明Ca-O之間無固定配位數，紅色曲線所對應的Ca-F居中也幾乎沒有平臺，說明Ca-F之間也無固定的配位數。

（2）CaF2含量為8 %時模擬效果分析

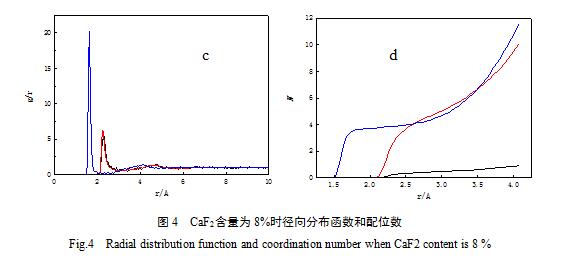

圖4中c和d分別為CaF2含量為8 %模擬效果分析，其中紅色曲線代表Ca-F鍵，藍色曲線代表Si-O鍵，黑色曲線代表Ca-O鍵。

如圖4中c所示，紅色曲線對應Ca-F鍵鍵長為2.325 A，藍色曲線代表Si-O鍵鍵長為1.625A，黑色曲線代表Ca-O鍵鍵長為2.225 A。

如圖4中d所示，藍色曲線所對應Si-O平臺最長，所對應的配位數為4；黑色曲線所對應Ca-O和紅色曲線所對應的Ca-F幾乎沒有平臺，說明Ca-O和Ca-F之間配位數不穩定。

（3）CaF2含量為10 %時模擬效果分析

圖5中e和f分別為CaF2含量為10 %模擬效果分析，其中紅色曲線代表Ca-F鍵，藍色曲線代表Si-O鍵，黑色曲線代表Ca-O鍵。e中，紅色曲線對應Ca-F鍵鍵長為2.325 A，藍色曲線代表Si-O鍵鍵長為1.625 A，黑色曲線代表Ca-O鍵鍵長為2.225 A。f中，藍色曲線所對應Si-O平臺最長，所對應的配位數為4；黑色曲線所對應Ca-O和紅色曲線所對應的Ca-F幾乎沒有平臺，說明Ca-O和Ca-F之間無固定配位數。

（4）CaF2對渣系熔體結構配位數的影響

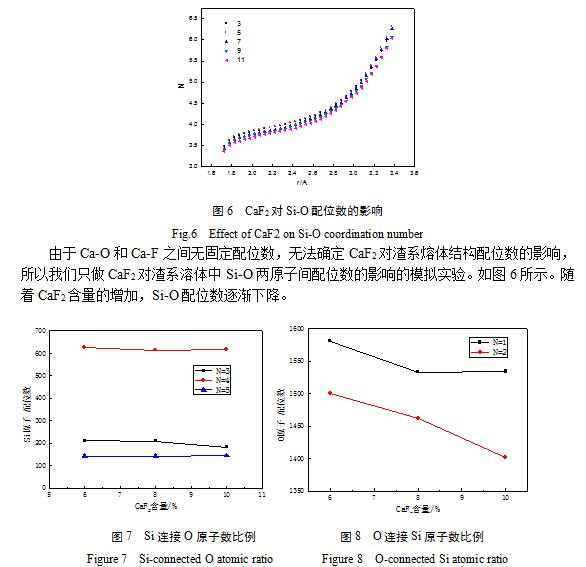

從圖7中我們可以看出，當以Si為中心進行分析時，Si的配位數主要有3、4、5，其中配位數為4的Si原子最多。隨著CaF2含量的增加，配位數為4的原子所占比例逐漸下降，在CaF2含量為大于7%之后比例趨于穩定；配位數為3和配位數為5的含量較低，隨著CaF2含量的增加，配位數為3的原子所占比例的總體略有下降，配位數為5的原子所占比例略有上升。

根據前人的分析總結，我們把配位數為2的O成為橋氧，把配位數為1的O稱為非橋氧，Si和O連接起來組成了保護渣的網狀結構。從圖8中我們可以看出，當以O(shè)為中心進行分析時，隨著CaF2含量的增加，配位數為2的橋氧比例逐漸下降，而配位數為1的非橋氧在含量CaF2含量為小于8 %逐漸下降，而CaF2含量為大于8 %時比例逐漸穩定。說明隨著CaF2含量提高，熔渣網狀結構聚合度逐漸下降，保護渣粘度逐漸下降，流動性變好。

4 結論

根據以上分析我們可以得出以下結論，從鍵長角度我們可以得知：三次模擬實驗中，隨著CaF2含量的變化，Ca-F、Si-O、Ca-O三種鍵長不發生改變，分別為2.325A、1.625A、2.225A。模擬實驗證明在同堿度條件下，隨著CaF2含量的變化，CaO-SiO2-CaF2三元渣系熔體結構中Ca-F、Si-O、Ca-O三種鍵長并不發生改變。在實際實驗中鍵長一般采用X射線衍射法進行測定，少數情況使用光譜法和中子衍射法進行測定。為證明本次模擬實驗的準確性，通過查閱相關數據我們可知在前人測定數據中Ca-F鍵鍵長為2.3 A，Si-O的鍵長為1.6 A，Ca-O鍵鍵長為2.2 A，本次模擬實驗和前人實驗結果基本相同。

另外從配位數角度我們可以得知：在三次模擬實驗中我們可以得知在CaO-SiO2-CaF2三元渣系熔體結構中，配位數不隨著CaF2含量的變化而變化，Si和O兩種原子之間配位數為4，而Ca和O、Ca和F之間無固定配位數，這也說明Si和O兩種原子之間化學鍵鍵能相對較高，而Ca和O、Ca和F之間化學鍵鍵能相對較低。

從渣系熔體結構配位數的角度我們可以得知：O原子和Si原子相互連接，從而形成保護渣網絡結構。提高CaF2含量有利于降低網狀結構聚合度，降低保護渣粘度提高流動性。
