一種耐候鋼冶煉新方法實踐

蒙玉勇  胡建光

（寶鋼股份上海梅山鋼鐵股份有限公司 煉鋼廠 江蘇 南京 210039）

摘  要：通過對耐候鋼冶煉操作方法改進，即鐵水硫含量＜0.03%時，鐵水只扒渣不脫硫，鐵水硫含量≥0.03%時，鐵水按目標值0.02%脫硫，轉爐加渣鋼渣鐵代替部分廢鋼，轉爐出鋼混沖脫硫，LF爐脫硫的新工藝；轉爐出鋼混沖脫硫率達到20%左右，LF一次脫硫率達到60%以上，完全能夠滿足耐候鋼硫上限要求；耐候鋼冶煉轉爐鋼渣堿度在1.7左右，LF爐精煉渣堿度在6-8；成功冶煉耐候鋼6.1萬噸可節約生產成本62.56萬元。

關鍵詞：工藝優化；混沖脫硫；脫硫鎂粉；堿度

A New Method of weathering resistant steel smelting process

MENG Yuyong，HU Jianguang

(Baosteel Shanghai Meishan Iron & Steel Co. , Ltd Nanjing 210039，China)

Abstract: By improving the weathering resistant steel smelting process,when the sulfur content of molten iron is less than 0.03%, the molten iron is only desulphurized and the sulfur content of molten iron is ≥0.03%,The molten iron is desulfurized by 0.02% of the target value , Converter out of steel blending desulfurization, LF furnace desulfurization process; converter outflushing desulfurization rate of about 20%, LF once a desulfurization rate of 60% or more, fully meet the requirements of weathering steel sulfur ceiling; weathering resistant steel smelting converter steel slag In 1.7 or so, LF furnace refining slag basicity in the 6-8; successful smelting weathering resistant steel 61,000 tons can save production costs of 625,600 yuan.

Key words: process optimization；mixed desulfurization；magnesium desulfurization；basicity

耐候鋼為中硫高磷鋼種，其磷含量為0.07-0.11%，硫含量上限為0.0125%；目前，梅鋼耐候鋼冶煉方法為，鐵水預處理脫硫扒渣，轉爐脫碳、脫磷、升溫，LF爐脫硫，連鑄澆鑄；由于箱板為高磷鋼種，轉爐脫磷任務輕，加入石灰系造渣劑少，爐渣堿度低（2.5左右），轉爐冶煉加入渣鐵、渣鋼，渣鐵、渣鋼中硫含量高，轉爐冶煉過程中回硫率可達500-1000%，為使硫元素合格，鋼水需在LF爐進一步脫硫。

現有冶煉方法的問題在于鐵水預處理脫硫過程中加脫硫劑脫硫扒渣后，兌入轉爐，轉爐加渣鋼渣鐵又重新回硫，鐵水預處理脫硫作用被部分或全部抵銷。

轉爐冶煉過程中本身具有30-35%的脫硫能力，尤其在硫含量較高時脫硫能力更為顯著，加之轉爐出鋼加石灰混沖脫硫，鐵水脫硫后兌入轉爐冶煉耐候鋼，很大程度上變成回硫過程，未使轉爐脫硫能力完全釋放，反而增加了成本。這與當下鋼鐵企業降本增效和利潤最大化經營目標相左。

因此，需要優化設計耐候鋼新的冶煉方法，鐵水預處理降低脫硫等級或只扒渣不脫硫，合理控制轉爐出鋼溫度和出鋼過程爐渣改性，充分發揮LF爐脫硫能力，通過新工藝路徑試驗分析及運行，達到降低該鋼種的冶煉成本的目的。

1 耐候鋼新脫硫工藝操作制定

1.1 耐候鋼冶煉原有工藝操作

（1）鐵水預處理脫硫扒渣，脫硫按神經元模型計算，脫到目標硫所需的鎂粉和石灰粉量噴吹預處理脫硫，扒渣按照正常規定扒渣；

（2）耐候鋼是高磷鋼，轉爐冶煉磷壓力小，為了更好的解決內部資源，轉爐加渣鋼渣鐵，節約成本；出鋼加鋼包渣改性劑進行鋼包渣改性；

（3）LF爐加熱造渣、吹氬攪拌提供脫硫熱力學、動力學條件，軟吹氬攪拌去夾雜。

原有工藝路徑的問題在于鐵水噴吹鎂粉脫硫后，轉爐加渣鋼渣鐵含硫高，反而大量回硫，未能夠充分發揮預處理脫硫的實際意義，轉爐出鋼混沖脫硫以及LF爐本身具有強脫硫能力，未使其脫硫能力完全釋放。這與當下降低原輔料消耗和利潤最大化相背。

1.2 耐候鋼冶煉新工藝操作

為了進一步降低耐候鋼綜合成本，對以下（GV5950E1/GV5950E2/GV5950E3）耐候鋼全部加渣鐵渣鋼工藝進行優化規范，要求脫硫和轉爐按照如下工藝進行控制操作并執行。

（1）對于該類鋼種集中加渣鋼、渣鐵過精煉爐脫硫的耐候鋼，其鐵水初始硫在0.03%以下的爐次，只扒渣不脫硫；鐵水硫≥0.03%的爐次按照目標0.02%脫硫；

（2）轉爐終點溫度按照目標1660±10℃控制，減少精煉爐因加熱而產生的電耗成本。

（3）轉爐出鋼執行二煉鋼鋼包渣改性渣料加入方案，出鋼過程要保證鋼流和加入的石灰充分混合，提高轉爐出鋼混沖脫硫效果。

（4）LF爐脫硫能力釋放、微調溫度的箱板冶煉工藝，通過新工藝路勁試行。

1.3 耐候鋼冶煉工藝操作改變流程圖對照

根據耐候鋼冶煉原有工藝和新工藝要求，繪制詳細流程圖，耐候鋼冶煉原有工藝流程圖見圖1，新工藝流程圖見圖2.

2 工序硫控制及效益計算

為了更好的了解耐候鋼冶煉工序硫含量及對應脫硫率，統計梅鋼二煉鋼耐候鋼冶煉月工序平均硫含量及脫硫率，具體數據見表1.

表1 月度平均工序硫含量及脫硫率

2.1 鐵水預處理硫控制

梅鋼鐵水預處理脫硫采用復合噴吹法脫硫。復合噴吹法脫硫工藝主要是向鐵水中噴吹Mg粉和石灰粉進行脫硫。

鎂粉脫硫原理分兩個步驟：鎂粉在以氮?dú)鉃檩d氣傳輸通過噴槍噴入高溫鐵水中，鎂首先氣化并溶入鐵水中，鎂粉在鐵水中的溶解成液態鎂和氣態鎂都能與硫迅速反應生成固態硫化鎂，上浮進入渣中，經過鐵水扒渣去除。

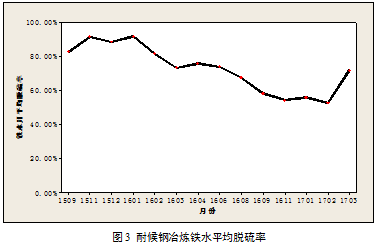

通過表1中脫硫數據計算繪制脫硫率變化曲線圖見圖3.

從圖3可以得到，在耐候鋼新工藝操作實施前，即2016年3月之前鐵水預處理脫硫率在80-92%之間，耐候鋼新操作要求實施后，鐵水脫硫率下降到50-75%；其主要原因是新工藝操作要求鐵水硫含量低于0.03%的爐次只扒渣不脫硫，硫含量≥0.03%的爐次降低脫硫等級，所以脫硫率有明顯下降。

2.2 轉爐硫控制

轉爐冶煉的脫硫率在30 % ~ 35%之間，入爐鐵水硫含量越高，廢鋼硫含量越低轉爐脫硫效率越高，當入爐鐵水低于150ppm時，轉爐脫硫效率很低，甚至由于廢鋼、輔料含硫，會出現轉爐0脫硫率或回硫現象。

在氧氣頂?shù)讖?fù)吹轉爐煉鋼過程中，脫硫反應主要是轉爐渣脫硫，一般認為脫硫主要反應式為：

[FeS]+(CaO)=(CaS)+(FeO)                       （1）

[FeS]+(MnO)=(MnS)+(FeO)                      （2）

轉爐脫硫所需的有利條件[1]：需要較高的溫度；較高堿度的轉爐渣；需要爐渣中FeO含量低；大的轉爐渣量；好的熔渣流動性。

耐候鋼磷含量較高，因此轉爐造渣主要采取爐渣堿度2.0~2.5造渣工藝，因此該鋼種在轉爐對于脫硫有利的因素主要是采取適當高溫、低氧化性進行控制，以提高脫硫效率。

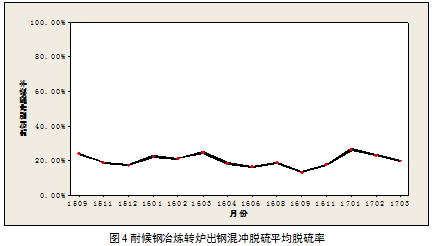

通過表1中轉爐終點鋼水硫含量及氬站鋼水硫含量數據計算繪制轉爐出鋼混沖脫硫的脫硫率變化曲線圖見圖4.

由表1看出，鐵水脫硫等級降低后，轉爐終點硫含量并沒有明顯上升，這也與入爐鐵水硫含量高且加渣鋼渣鐵轉爐冶煉時，轉爐脫硫率得以釋放這一理論相吻合。圖4可看出，轉爐出鋼混沖脫硫脫硫率穩定在15-25%之間，這一操作減輕了LF爐的脫硫壓力。

2.3 LF精煉爐硫控制

LF 精煉爐冶煉過程中脫硫反應為：

[FeS]+(CaO)=(CaS)+(FeO)               （3）

在LF精煉爐內可以創造非常好的脫硫熱力學和動力學條件：通過脫硫石灰，造高堿度還原渣；電弧加熱，提高鋼水和爐渣溫度；通過調節鋼包底吹吹氬流量，保證較強烈攪拌鋼水，增大有效反應界面積，促進鋼渣間的反應，從而提高脫硫速率。

造白渣是LF精煉脫硫的重要環節，白渣形成的越早，LF還原精煉時間就越短，精煉脫硫效果就會越好[2]。

通過實驗研究表明，在LF爐脫硫生產中，控制好爐渣氧化性、堿度、渣量和底吹氬條件、保證一定的精煉時間，其脫硫效率可達80-90%[3-4]。為了進一步驗證這一理論，對梅鋼耐候鋼冶煉LF爐脫硫情況進行數據分析。

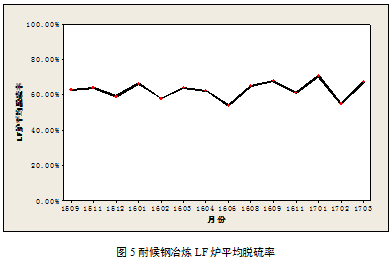

通過表1中氬站鋼水硫含量及LF爐出站鋼水硫含量數據計算繪制LF爐脫硫的脫硫率變化曲線圖見圖5.

由表1看出，工藝操作改變前后，LF精煉爐出站樣硫含量能滿足耐候鋼冶煉硫含量要求，圖5看出LF爐脫硫率能保持在60%左右，這也充分證明了LF精煉爐具有強脫硫能力。

2.4 新工藝操作控硫效果試驗

為了能夠充分發揮轉爐、精煉爐的脫硫能力，開發了耐候鋼深脫硫新工藝，目的能夠低成本、且快速脫硫。轉爐出鋼混沖脫硫，LF精煉脫硫，分步脫硫控制要點如下：

   （1）調整轉爐出鋼時鋼水溫度和石灰加入量，轉爐出鋼時保證較高的出鋼溫度（目標溫度1660℃），出鋼過程中加入脫硫石灰1000kg、改性劑500kg；出鋼過程脫硫是在短時間的鋼流強大的攪拌作用下所完成；出鋼4-8分鐘內需快速地加入合金、精煉渣、脫氧劑等，增加了鋼水與加料的接觸面積與接觸時間。成渣速度快慢與否，直接影響脫硫速率的快慢，提高成渣速度，可以加快脫硫的速度和效率。低氧化性是獲得高脫硫率的關鍵之一， 如在出鋼前期未進行脫氧操作，即使生成了足夠的頂渣，脫硫率仍然不高。因此，轉爐出鋼過程中保證鋼水的預脫氧處理，以提高脫硫率。

  （2）LF脫硫：LF爐的鋼水先根據氬站試樣決定是否進行補鋁脫氧作業，然后加入渣料和鋁渣脫氧劑，使得鋼水達到脫硫條件，攪拌脫硫15分鐘，測溫取進站樣，加熱化渣，根據進站樣或渣樣再次補加渣料，加熱15~25分鐘，加熱過程的強攪拌亦是脫硫需要的動力學條件，當溫度達到目前要求時，鋼水已完成脫硫目標要求，之后再進行合金化和取樣出站作業。具體實施方式流程如下：

爐后出鋼加料→LF鋼水進站→（脫氧）渣料加入攪拌→測溫取樣→加熱→測溫取樣→（渣料加入）→加熱→合金化→出站。

在采用耐候鋼冶煉新工藝條件下，現場跟蹤，系統導出試樣硫含量數據，分析計算硫含量，具體數據見表2.

表2 試樣工序硫含量

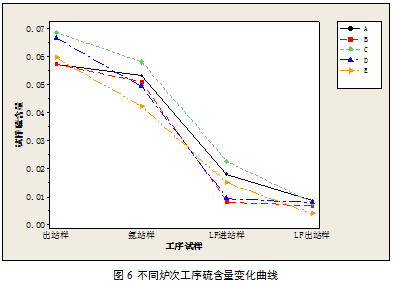

根據熔煉號A-E不同工序試樣硫含量變化繪制爐次號各工序硫含量變化曲線，如圖6所示。

從表2及圖6中可以知道轉爐出鋼混沖脫硫率在20%左右，LF一次脫硫率在60%以上，LF爐出站樣硫含量都低于0.01%，完全能夠滿足耐候鋼硫上限0.0125%的制造標準。

耐候鋼新工藝冶煉爐次F各工序渣樣成分見表3.

表3 爐次F各工序渣樣成分

從表3中數據可以看出，耐候鋼轉爐鋼渣堿度較低1.7，LF爐脫硫堿度6-8。

2.5 耐候鋼冶煉新工藝操作效益計算

耐候鋼工藝改進改進前后各項指標見表4.

表4 耐候鋼工藝優化前后各項數據指標

從表4可以看出，耐候鋼工藝路徑優化前后脫硫鎂粉單耗由0.39kg/噸鋼下降到0.15kg/噸鋼，脫硫石灰粉單耗由1.7kg/噸鋼下降到0.7kg/噸鋼，LF爐電單耗由24.03 kw.h/噸鋼下降到22.33 kw.h/噸鋼，帶渣鋼鐵料消耗由1056.47kg/噸鋼下降到1053.67kg/噸鋼。

耐候鋼冶煉新工藝從2016年4月開始現場施行，因此，效益計算時，統計2016年4-2017年3月梅鋼二煉鋼耐候鋼冶煉產量6.1萬噸；鎂粉單價12元/kg，石灰粉單價0.6元/kg，鋼水單價2元/kg，電耗單價0.7元/kwh.t。

   經濟效益=（降低鎂粉單耗×鎂粉價格+降低石灰粉電耗×石灰粉價格+降低鋼鐵料消耗×鋼水單價+降低噸鋼電耗×單耗單價）×鋼水量

= [（0.39-0.15）×12 +（1.7-0.7）×0.6+（1056.47-1053.67）×2 +（24.03-22.33）×0.7] ×61000

=62.65萬元

通過新工藝優化，不但解決梅鋼內部多余渣鐵渣鋼回爐重?zé)捴匦吕�用的問題，變廢為寶，二煉鋼在16年3月至17年2月成功冶煉耐候鋼6.1萬噸的前提下節約生產成本62.56萬元。

通過以上分析可以得出，耐候鋼冶煉新工藝完全可行，即鐵水硫含量＜0.03%時，鐵水只扒渣不脫硫，鐵水硫含量≥0.03%時，鐵水按目標值0.02%脫硫，轉爐加渣鋼渣鐵代替部分廢鋼，轉爐出鋼混沖脫硫，LF爐脫硫工藝完全能夠滿足耐候鋼冶煉，節約成本顯著。

3 結語

（1）耐候鋼冶煉轉爐出鋼混沖脫硫率達到20%左右，LF一次脫硫率達到60%以上，LF爐出站樣硫含量都低于0.01%，完全能夠滿足耐候鋼硫上限0.0125%的制造標準。

（2）耐候鋼冶煉轉爐鋼渣堿度較低，其普通二元堿度在1.7左右，LF爐精煉渣堿度在6-8。

（3）耐候鋼冶煉新工藝完全可行，即鐵水硫含量＜0.03%時，鐵水只扒渣不脫硫，鐵水硫含量≥0.03%時，鐵水按目標值0.02%脫硫，轉爐加渣鋼渣鐵代替部分廢鋼，轉爐出鋼混沖脫硫，LF爐脫硫工藝完全能夠滿足耐候鋼冶煉，成功冶煉耐候鋼6.1萬噸節約生產成本62.56萬元。

參考文獻

[1] 吳勉華. 轉爐煉鋼500問. 北京:中國計量出版社, 1992年.

[2] 孟勁松,姜茂發,王德永,等.LF爐合成精煉渣成分優化[J].東北大學學報(自然科學版),2006,27(10): 1110-1113.

[3] 廖建云,王平.LF鋼包脫硫工藝分析[J].四川冶金,1994,16(2):19-25.

[4] 蒙玉勇,虞大俊,馬仁勇,LF精煉爐脫硫率探討,[J].梅山科技,2015,6（37）37-40.
