副槍煉鋼技術在120t轉爐中的應用

劉志遠 欒文林 王重君 劉曉娟 朱斐斐

河北鋼鐵集團唐鋼中厚板公司 河北 唐山 063000

摘  要：河鋼唐鋼中厚板公司采用了國內先進的副槍煉鋼技術，通過副槍的成功應用，有效的減少倒爐時間，提高了生產節奏，而且達到了降本增效的目的，最終鋼水質量得以大幅提高。

關鍵詞：副槍 自動煉鋼 轉爐

Application of sublance technology for the 120t-Converter

Liuzhiyuan  Luanwenlin  Wangchongjun  Liuxiaojuan  Zhufeifei

(Tang Gang Group Heavy Plate Iron & Steel Co., Ltd, Hebei Tangshan, 063000, China)

Abstract:An advanced sublance technology is applied in 120t-converter in heavy plate of tangsteel, which could improve production efficiency based on the time of steel liquid transferring, and the quality of product is improved also.

Key words: Sublance technology; auto making; converter

隨著轉爐煉鋼自動化程度的日益提高，采用副槍來探測熔池，已成為獲得煉鋼過程中熔池內信息變化的最主要手段。計算機系統控制模型的運用提高了煉鋼的控制水平，為了實現高命中率下的嚴格的終點值控制，避免二次吹煉，采用副槍系統和SDM靜態和動態控制模型，將有助于滿足政府對污染物排放越來越嚴格的限制要求，并為操作人員提供一種更為安全舒適的工作環境。唐鋼中厚板公司120噸轉爐工程于2016年3月開始投產運行，該工程主要工藝路線如下：鐵水預處理-120噸轉爐副槍系統-LF精煉-RH精煉-板坯連鑄機（異形坯連鑄機）。

1 轉爐副槍系統

1.1 副槍設備

副槍系統為橫移測量方式，副槍槍體采用水冷卻方式。系統主要由副槍本體設備的平移裝置、升降裝置、冷卻水和壓縮空氣以及氮氣供給裝置、副槍探頭自動裝卸及收集裝置、副槍的密封帽及刮渣器裝置、副槍數據分析系統組成。副槍主要完成三個主要動作：副槍的升降、副槍的平移、探頭的自動裝卸。

副槍基本參數：

（1）副槍裝置工作型式：橫移式；

（2）探頭裝卸及回收：自動；

（3）測量：可在吹煉中測量，也可在停吹后進行測量；

（4）副槍定位精度：垂直精度為±10毫米，水平精度為±10毫米；

（5）副槍中心距氧槍中心 900mm。

（6）周期時間：副槍刮渣時,T1≤115秒；副槍不刮渣時,T1≤110秒；

（7）探頭插入深度：700mm。

（8）探頭箱彈倉數：5個(每個倉可存放27支探頭)

1.2 副槍探頭

（1）TSC：測溫、取樣、定碳。在吹氧85％時，測出熔池溫度和鋼液凝固溫度，通過凝固溫度和鋼水碳含量的關系求出碳含量。

（2）TSO：測溫、取樣、定氧。在吹煉終點時．測出鋼液終點溫度和氧活度，通過碳一氧平衡關系計算出終點碳含量。在進行TSO測量時，探頭通過鋼液/渣的界面時，溫度和氧活度產生躍變，系統快速計算出熔池鋼水液位高度。

1.3 煉鋼自動化系統

基礎自動化由電氣、儀表控制系統和操作站組成，主要功能是對轉爐操作過程進行控制，實行人機對話，對生產過程進行順序控制，完成煉鋼數據采集。并完成與其它系統的數據通訊。

模型控制計算機系統以多個高性能服務器為核心，分別完成鐵水脫硫、轉爐煉鋼、鋼包精煉爐和連鑄等區域的生產控制。其中煉鋼模型控制計算機通常稱之為煉鋼二級機。

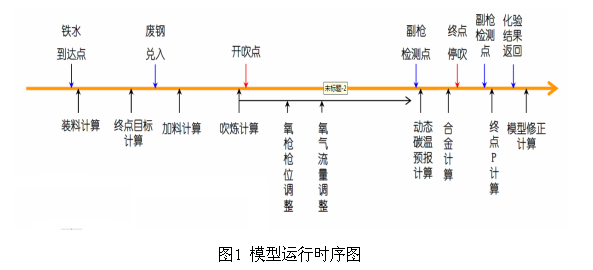

2、自動煉鋼工藝控制系統

2.1 靜態模型控制

靜態控制過程是由靜態控制模型實現的，靜態模型主要包括出鋼溫度計算。鐵水、目標溫度計算模型、熱平衡計算模型(含主原料計算)、熔劑計算模型。模型的計算機理主要是基于熔池內各種元素的化學反應和由此帶來的物料平衡和熱平衡。鐵水重量、鐵水溫度和成分、廢鋼量、鋼水量、終點溫度、熔劑加入量、渣量和供氧量等作為物料平衡和熱平衡的主要項。轉爐工藝模型的參數在自動煉鋼系統中由冶煉工程師在系統維護畫面中監視并且可以調整。[1]

2.2 動態模型控制

動態控制過程是由動態控制模型實現的，動態模型的依據是轉爐內冶煉末期的信息，根據計算結果需要加入的冷卻劑和供氧量，跟蹤完成吹煉工藝過程。

在轉爐煉鋼吹煉過程的后期，副槍啟動第一次測量。動態控制模型根據副槍的TSC探頭測量結果或測量原始數據計算出動態階段需要的末期吹氧量和冷卻劑加入量，同時根據該鋼種冶煉標準確定的吹煉終點目標范圍啟動動態校正吹煉過程，并根據動態控制階段的實際吹氧量及冷卻劑實際加入量，按氧步實時預測鋼水的碳含量和溫度。當預測值進入吹煉終點目標范圍內時，向一級控制系統發出提槍停吹指令。停吹結束，動態控制模型同步停止計算，動態校正過程完成。

2.3 測量過程中熔池中鋼水的C含量

測量鋼水中C含量采用鋼液的快速結晶定碳法，其基本原理是基于鐵碳相圖（TSC探頭，測溫、取樣、定C）。鋼液一般為非純金屬，除Fe元素外，還有Mn、Si、P、S、O等元素，其結晶溫度按下式計算：

T=1538-ΣΔt×Χ

式中，1538℃-純鐵的結晶溫度；

Δt—純鐵中某元素含量增加1%時結晶溫度的降低值，℃；

Χ—各元素在鋼中的百分含量，%；

T—結晶溫度，℃；

鋼水中主要是C含量變化大，通過測定鋼液的結晶溫度可直接計算鋼液中的C含量。C含量與溫度呈線性關系，即C（%）=ƒ（t），以實現終點C、溫度雙命中。

2.4 測量吹煉終點熔池中鋼水的O含量和C含量

終點鋼水中的[O]主要取決于鋼液的氧電勢（MV）和溫度，即O（×10-6）= ƒ（t,MV），通過用TSO探頭，測出終點鋼液的氧電勢和溫度，即可計算出鋼液中的氧含量。根據碳-氧活度關系計算出鋼水的實際碳含量。

3、工藝技術管理完善

副槍自動煉鋼是一個復雜的系統工程，是以計算機模型控制為核心，對冶煉全過程的參數計算和優化。用計算機控制轉爐煉鋼，對基礎自動化準確控制、各種過程數據檢測準確可靠、原材料達到精料標準均有較高要求。

3.1 完善數據采集系統

為了滿足副槍自動煉鋼工藝管理需要，強化和完善了數據采集管理，建立了生產和檢化驗數據自動采集、傳送的數據自動化管理系統，實現了數據共享。

3.2 加強計量管理

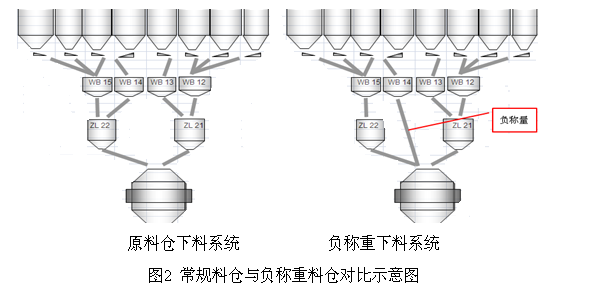

副槍自動煉鋼要求對鐵水、廢鋼、副原料、鐵合金、鋼水等的重量進行準確稱量。為達到稱量精度要求，進行了煉鋼系統全面的校稱工作，稱量精度達到≤0.5%。同時對部分料倉進行改造，稱量方式改為減量控制方式，如圖2所示。通過以上優化措施的實施，實現冷卻劑連續精準投料，控制下料速度，解決吹煉前期大批量加料及吹煉中后期勻速小批量加料問題。實現冶煉過程平穩并保證煙氣分析的精度。

采用電磁振動給料機實現實時稱重，便于確認下料速度，下料累計值較目標加入了相差＜300kg時降低加料速度，下料累積誤差＜50kg。

3.3 氧槍槍位和氧流量的精確控制

為實現氧槍槍位和氧流量的準確控制，對氧槍控制編碼器進行改造，由原來的增量型編碼器改為絕對值編碼器，控制程序增加了槍位動態校正功能，控制精度達到了±50mm；對氧氣流量孔板進行重新計算校核標定和更換，實現了氧氣流量等的準確計量控制。

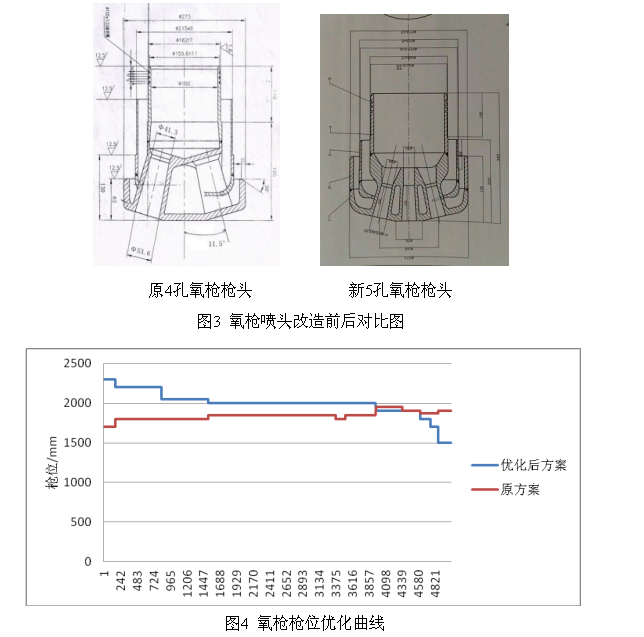

根據唐鋼中厚板公司現場實際條件，優化現有4孔氧槍，使用新5孔氧槍進行試驗，如圖3所示。終點渣FeO含量為16.44%，相比改進前降低1.0%。同時優化氧槍槍位，如圖4所示。

3.4 改進底吹系統

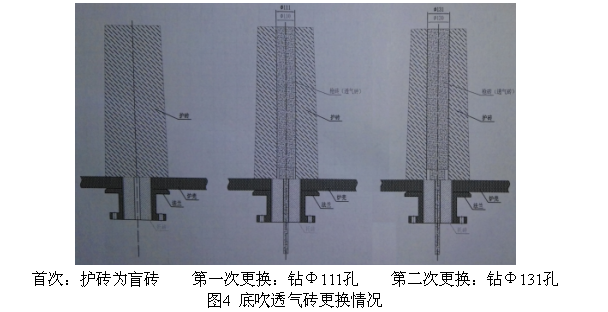

冶煉低碳和超低碳鋼采用增大后期供氧量和大氣量底吹后攪工藝，有利于脫碳，脫磷，脫硫。轉爐復吹系統，使用底吹透氣磚快換技術，在底吹效果不好時進行更換，滿足自動煉鋼對底吹的要求，如圖4所示，同時建立按氧步控制調節的動態復吹供氣模式和不同鋼種工藝的底吹后攪模式，發揮復吹效果。

3.5 加強原材料管理

加強了鐵水、石灰等原材料的取樣檢驗分析，建立了嚴格的檢驗管理制度。對廢鋼實行分類管理，按比例搭配使用。

4、自動煉鋼實施效果

模型根據不同的鐵水成分、溫度情況、廢鋼的分類重量和轉爐終點的要求，精確計算出需要加入的各種溶劑的重量，計算過程依據的是物料平衡和熱平衡，在準確命中終點碳溫窗口的前提下，各種物料的加入量得到了科學合理的優化，徹底改變了根據經驗人工確定物料加入量的盲目性，使原材料和能源得到了最經濟的使用。同時，按模型煉鋼使煉鋼過程中人為干擾的因素降到最低，只要原材料穩定，吹煉過程就穩定，使轉爐吹煉過程趨于模式化。

4.1 提高冶煉效率，改善冶煉效果

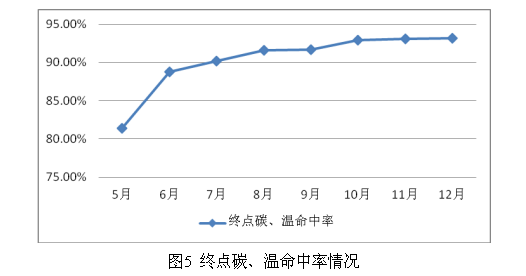

副槍自動煉鋼靜態和動態模型可以提高冶煉效率，在不停吹的情況下，副槍過程(TSC)測量出鋼水溫度、碳含量，根據其測量結果，啟動動態計算，計算出還需吹煉的氧量和冷卻劑加入量，這不但提高了生產效率，更重要的是終點命中率不斷提高。圖5為唐鋼中厚板公司副槍使用后終點碳、溫度命中率情況。

4.2 縮短冶煉周期，提高生產效率

副槍可以實現轉爐吹煉過程中不用停吹倒爐而進行自動取樣測溫，終點控制精度高，吹煉終點一次命中率高，后吹率低，大大縮短了冶煉周期。直接出鋼率情況如圖6所示。

4.3 改善工作條件

沒有配備副槍的轉爐在吹煉終點需要倒爐，進行人工測溫取樣，工人要忍受高溫和冒著噴濺的危險到轉爐爐口附近操作，對工人的健康和安全造成很大威脅。采用轉爐計算機自動煉鋼工藝后，副槍在吹煉過程中自動取樣測溫，不必倒爐，使工人從危險的人工操作中解脫出來。同時，轉爐終點碳溫一次命中率提高，使出鋼過程合金收得率保持穩定，鋼水成分一次命中率也隨之提高，人工補加合金調整成分的情況越來越少．工人的勞動強度進一步減輕。實現轉爐計算機自動煉鋼后，轉爐附近的高溫區域人的活動明顯減少，地面上沒有測溫槍、樣勺、鐵鍬等工具的堆放和殘鋼渣的痕跡，現場環境可以保持得很整潔。工人有更多的機會考慮轉爐生產的操作數據和技藝，整體素質正在從體力型向技術智能型轉變。[2]

4.4 降低終渣TFe含量

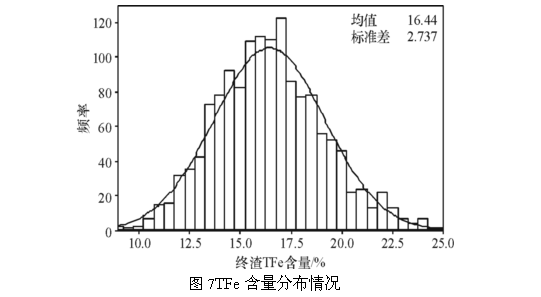

綜合考慮鋼種對碳、磷、出鋼氧值的要求，按盡可能地降低終渣中TFe含量的原則來設置拉碳時間及拉碳槍位。目前終點碳含量≥0.08％的鋼種，模型判斷熔池溫度達到出鋼要求，計算碳含量不超過內控上限發出抬槍指令。其終渣TFe平均含量16.44%。圖7為TFe含量分布情況。

4.5效益測算

采用副槍和SDM靜態和動態控制模型后，降低渣中氧化鐵3%，鋼鐵料消耗降低2-3Kg/t，成本降低2.2-3.2元/噸。不倒爐降低溫度損失10℃左右，節省精煉電耗4元/噸左右。氧耗降低1Nm3/噸左右，成本降低0.48元/噸左右。降低終點氧位200PPm，降低合金成本降低1.2元/噸。副槍可檢測鋼水液面高度，提高氧槍槍位的控制精度，減少噴濺的發生，增效2.21元/t鋼。應用副槍自動煉鋼后，河鋼唐鋼中厚板公司取得了顯著的經濟效益，噸鋼增效10.09-11.09元。

5、結論

（1）計算機模型、操作模式等方面滿足計算機煉鋼工藝的客觀要求，成功實現了轉爐計算機自動煉鋼。

（2）自動煉鋼的實現，在降低鋼鐵料消耗、降低合金消耗、提高生產效率、改善工作環境等方面效果顯著。

（3）自動煉鋼工藝還處于起步階段，在模型參數的優化、生產數據的可靠性方面還要繼續做大量的工作。

參考文獻

[1] 石艷,黃亞純,曾維友,等. 轉爐煉鋼動態控制模型研究與工程應用[J].礦業工程,2014,34(7):88-89.

[2] 達涅利康力斯公司. 達涅利康力斯副槍系統的應用[J].鋼鐵,20014,39(11):31-32.
