唐鋼燒結機漏風率的測定與治理實踐

程翠花  范蘭濤  甄常亮  李旺  閆寶忠

（河鋼集團唐鋼公司煉鐵部河北唐山 063016）

摘  要：結合唐鋼3#燒結機漏風率的在線檢測和計算，分析當前燒結機漏風的主要原因，在此基礎上，有針地性地提出并實施燒結漏風的治理措施，以促進燒結機能效利用水平的提升。

關鍵詞：燒結機，漏風率，煙氣分析

Air Leakage Rate Detection and Governance Practices of Sintering Machine in TangSteel

Cheng Cuihua，Fan Lantao，Zhen Changliang，Li Wang，Yan Baozhong

（Ironworks of HBIS Group TangSteel Company, Tangshan, Hebei,063016）

Abstract：The main cause of sintering machine air leakage was analysed though on-line air leakage rate detection and calculation of NO.3 sintering machine in TangSteel, and then targeted controlling governance were proposed and implemented to promoting the energy efficiency of sintering machine.

Keyword：sintering machine, air leakage rate, gas analysis

燒結工藝目前廣泛應用于冶金企業，是利用鐵礦粉造塊的最主要途徑。作為抽風燒結過程的主體設備，燒結機系統漏風率高低直接影響燒結的各項生產及能耗指標。長期以來，由于燒結機設計、設備磨損等因素，導致燒結機系統在實際運行中漏風率居高不下。有數據顯示，目前國外（如日本、德國等）燒結機漏風率有的已經降到了30%以下，寶鋼大約在40%左右，而國內其他廠家的漏風率大多在45%-60%，高的可達60%以上^[1]。

1 燒結機漏風率測定

本次燒結機漏風率測定采用氧氣平衡法進行測定及分析，其主要原理是假定燒結系統無漏風，則燒結機篦條下部廢氣成分與后續測點的煙氣成分應完全一致。但由于實際生產過程中，在存在負壓的情況下，燒結機臺車底部至大煙道混入一定量氧氣，導致煙氣中氧氣含量增加，因此可根據氧氣混入比例定量計算出燒結機系統漏風率，計算公式如式1所示。

K=[O_2(后)－O_2(前)]/[ O_2(大氣)－O_2(前)]×100%                （式1）

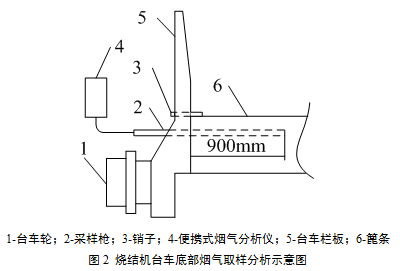

測定工作在燒結機臺車運行過程中，利用氣體采樣槍對臺車底部和燒結脫硫入口分別進行煙氣取樣，連接煙氣分析儀對煙氣成分進行快速分析，實現對燒結廢氣氧含量的在線檢測。由于取樣點需為采樣槍設置預埋孔，本次檢測利用定修時間提前進行預埋孔的準備工作，預埋孔位置如圖1所示。

 以煉鐵部3#燒結機為例，采樣槍插入臺車欄板內側900mm，燒結機運行機速2.0m/min，燒結機有效燒結面積265m²，風箱個數為27個，考慮當前工況限制，本次檢測對北側5#至23#風箱進行了燒結煙氣的取樣和分析工作，并記錄檢測結果。

2 燒結機煙氣測定結果及漏風率計算

表1 燒結機篦條下方煙氣含氧量檢測結果

唐鋼3#燒結機篦條下部煙氣氧含量檢測結果列于表1。由表中數據得出，燒結機篦條下部煙氣含氧量平均為12.46%。同時測得當時工況下，燒結脫硫入口處煙氣氧含量測定結果顯示為16.7%，由此計算該段系統漏風率為：

K=(16.7-12.46)／(21-12.46)×100%=49.64%

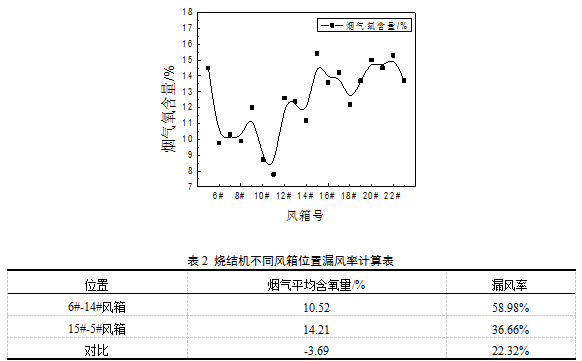

煙氣氧含量隨風箱位置的變化趨勢如圖3所示，圖中顯示，不同風箱位置燒結廢氣氧含量存在較大差別，其中，6#至14#風箱煙氣中氧含量平均為10.52%，比其它風箱煙氣平均氧含量低3.69個百分點。因此，分別對6#-14#風箱、15#-5#風箱至脫硫入口的系統漏風率進行計算，結果如表2所示。

 由表2計算數據可以看出，本次測定工作燒結機不同風箱對應位置漏風率差異明顯，6#-14#風箱漏風率較其余風箱平均漏風率高22.32%，結合現場排查確認，此次漏風治理應將該段部位作為堵漏重點。

3 燒結機漏風處理實踐

3.1 燒結機漏風原因分析及處理

通過與設備人員共同確認，唐鋼3#燒結機漏風的主要部位包括：

1）臺車游板與滑道之間漏風

燒結機臺車與固定滑道之間密封采用的是臺車密封槽內彈壓式浮動游板式密封裝置，采用的螺旋彈簧由于受壓力沖擊熱應力影響易使彈簧發生變形、失效，端板也常被擠壓變形，從而產生間隙。此外，生產過程中存在臺車跑偏現象，造成臺車游板和固定滑道磨損成為斜面或凹槽，使有效風量大量流失。

2）風箱和大煙道漏風

在高負壓氣流和煙塵的沖刷及腐蝕作用下風箱和大煙道內壁磨損嚴重，同時風箱立管處在大負壓、高溫及粉塵磨損下易損壞，從而使漏風率升高。

3）雙層卸灰閥漏風

燒結機采取的雙層卸灰閥進行放灰，由于物料的沖刷，雙層卸灰閥密封不嚴，漏風嚴重時，由于漏風形成的負壓，會導致大煙道內的物料放不下來，只能采取停止燒結機，關閉主排風門后方可進行放灰作業，嚴重影響燒結礦產量、質量和燒結機作業率。

針對燒結機漏風問題，煉鐵部制定并實施了一系列改善措施：

1）加強對重點部位的點檢，及時發現漏風利用定修機會進行處理，存在漏風的人孔和檢查孔部位應及時堵漏；

2）對磨損嚴重的燒結機軌道進行整體的拆除換新工作；燒結機臺車游板，按各個班組包保的臺車逐個進行檢查，游板磨損嚴重時進行更換；

3）由于風箱膨脹節因磨損易出現漏洞，且不易修補，膨脹節處選用新型不銹鋼材質，耐磨損，耐沖刷，可以有效提高使用壽命，降低漏風率；

4）利用大修機會，對燒結機大煙道系統整體設備內部進行大煙道涂抹，主要部位包括：燒結機煙道風箱內部、燒結機大煙道內部整體、風箱與大煙道連接處^[2]。

3.2 實施效果

經過3個月的漏風治理，燒結系統漏風率由49.64%下降到43.21%，燒結技術經濟指標改善，結果見表3。

表3 燒結機主要技術經濟指標

4 結論

（1）應用煙氣分析法可以實現燒結機漏風率的在線監測，但測量工作量較大，且易受實際工況影響，測量結果穩定性有待進一步提高。

（2）由計算結果看，唐鋼3#燒結機漏風率為49.64%，本次測定燒結機不同風箱對應位置的漏風情況存在較大差異，對進一步燒結機漏風治理具有一定的理論指導意義。

（3）日常生產過程燒結機漏風治理以及時點檢，定期檢修堵漏為主；此外，在重點部位選用耐磨材質或工藝、實施煙道內襯涂抹、燒結系統密封改造等技術可以有效改善燒結機漏風問題。

（4）在工況水平無較大變化的前提下，通過實施燒結機漏風治理，3#燒結機風量利用水平有所提升，燒結固體燃耗等主要經濟指標得到改善。
