氧化鈣碳球在煉鋼脫氧領域的應用與前景分析

王  強

（北京國寰環境技術有限責任公司，北京，100029）

摘  要：鋼液脫氧是煉鋼工藝過程中最為核心的技術之一，鋼液脫氧過程中夾雜物的去除，目前絕大多數是采用氣體攪拌鋼液加以去除的。在這一領域，發展方向是氣體加壓減壓浮選夾雜物技術，以及以鞍鋼的微小異相去除夾雜物技術。本文簡析了氧化鈣碳球在鋼液脫氧領域的應用實踐。

關鍵詞：脫氧;氧化鈣碳球;夾雜物

1 前言

煉鋼是一個既有氧化反應又有還原反應的復雜冶金過程。鋼液中的夾雜物是煉鋼過程中物理化學反應產生的金屬氧化物和非金屬氧化物的總和。留在鋼液中間的夾雜物是影響鋼材使用性能指標的主要因素之一，也是鋼液潔凈度的衡量指標。一般來講，鋼液中間的夾雜物含量越低，鋼材的質量越好，鋼材的使用性能越好，鋼材的使用周期越長。使用電石脫氧，主要的優點是采用碳脫氧的產物是氣體CO/CO2，能夠從鋼液中間去除而不污染鋼液，并且脫氧產物小氣泡上浮的過程中，能夠粘附夾雜物上浮，能夠凈化鋼液。但是電石遇水潮解反應，產生的危險因素，在運輸、倉儲、使用過程中均存在危險，這是影響電石在煉鋼工藝環節中間使用的限制性因素之一。

如何尋找具有理想脫氧功能的新型材料，是煉鋼科技人員孜孜以求目標。冶煉高品質的優特鋼，國內外進行了大量的研究工作。近年富有成效的應用技術是以增壓減壓氣泡浮選夾雜物技術和微小異相去除夾雜物技術為代表。

據文獻介紹，鞍鋼從2013年起開發的微小異相去除夾雜物技術^[1、2]，在應用以后，在鋼材的質量和降本增效的方面，均有顯著的貢獻。

利用機械力化學反應原理和碳脫氧的基礎原理，采用強力壓球機合成的人造電石，集成了鋼液鎂處理技術，鈣處理技術，碳脫氧技術和微小異相去除夾雜物技術，產品試制成功以后，先后在120噸板坯生產線，40噸轉爐建材生產線上應用，效果證明能夠完全的替代電石，對于煉鋼的工藝優化有積極的意義。本文予以淺述，供同行參考。

2 鋼液夾雜物的分類與去除

煉鋼過程中的夾雜物，按照產生的階段可以分為四種。即一次夾雜物、二次夾雜物、三次夾雜物和四次夾雜物^[3]。

① 一次夾雜物指在鋼液脫氧過程中，脫氧劑與鋼液中間的自由氧或者浮氏體反應，產生的氧化物；

② 二次夾雜物是指鋼液在澆鑄過程中，隨著鋼水溫度的降低，鋼液中間氧的溶解度隨著溫度的降低而析出，與鋼液中間的合金元素或者金屬元素(非金屬元素)反應，產生的夾雜物；

③ 三次夾雜物是指鋼坯凝固后，溫度進一步的降低，鋼坯內的溶解氧再次析出，與鑄坯內的金屬元素或者非金屬元素發生反應，產生的夾雜物；

④ 四次夾雜物是指凝固的鋼坯在相變過程中，鑄坯內的氧進一步析出產生的夾雜物。

鋼坯的生產過程中，一次夾雜物和二次夾雜物大部分可以被去除，三次夾雜物和四次夾雜物基本上留在鑄坯內，成為夾雜物。合理的控制一次夾雜物和二次夾雜物，是鋼液潔凈化生產的核心技術。

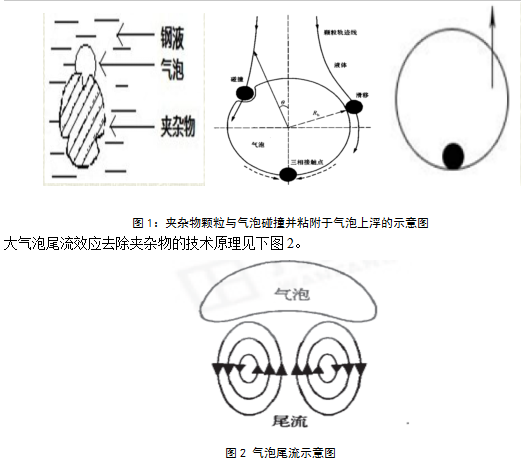

鋼液脫氧，除了將鋼液中間的自由氧和浮氏體與脫氧元素發生反應，將氧或者氧化鐵（浮氏體）轉化為穩定的氧化物，即氧的轉化和固定，這樣可以降低氧在鋼水澆鑄過程中和軋制過程中的危害，但是這些氧化物留在鋼液中間，軋制成材以后，會影響鋼材的使用性能和加工性能，所以還需要將這些脫氧產物去除，而去除這些夾雜物，目前有效的工藝方法是氣泡粘附去除和大氣泡尾流去除兩種工藝方法。而這種氣泡去除夾雜物的工藝幾乎是目前鋼鐵業99%以上的企業采用的工藝方法。其中小氣泡粘附去除夾雜物的示意圖見下圖1^[4]：

采用吹氣去除夾雜物具有諸多優點，但是存在吹氣區域之外，存在“死區”，即氣泡不能夠到達的地方，比如鋼包底部透氣磚相鄰的區域，此外吹氣存在氣泡形成需要依靠調節吹氣流量等工藝方法，調節氣泡的大小，滿足不同階段去除夾雜物的需要。并且隨著對于鋼材的性能不斷的提升，對于去除夾雜物的工藝要求也越來越嚴格，所以對于去除夾雜物的工藝也越來越嚴格。據介紹，日本的氣泡加壓減壓氣泡浮選夾雜物技術，為日本的軸承鋼等鋼種的質量提升貢獻顯著。而采用外加電場采用電泳方法去除夾雜物，目前還處在實驗室的開發研究階段。

以產生氣泡協助去除夾雜物的微小異相去除夾雜物技術，在鞍鋼的成功，也說明，立足于微小異相：微小氣泡去除夾雜物技術，是一種在現階段能夠規模化應用的脫氧技術的新方法。氧化鈣碳球技術則是有效去除夾雜物技術的代表工藝之一。

3 氧化鈣碳球技術的簡介

煉鋼在出鋼工藝環節加入渣輔料的一個主要的功能是與脫氧產物結合，使之形成穩定的化合物，并且能夠通過吹氬的手段，較為容易的從鋼液中間上浮去除。從80年代初中國冶金技術迅速發展的三十多年，對于脫氧的工藝有許多的貢獻，典型的有鋇處理工藝，鎂處理工藝，鈣處理工藝。

1) 含鋇合金加入到鋼液中時，由于鋇在鋼液中的溶解度極低，只在初期生成極少量的氧化鋇。脫氧劑中的其他脫氧元素均參與脫氧反應，首先生成各自的脫氧產物，再聚集、長大，生成復合脫氧產物。由于鋇的原子量大，生成的脫氧產物半徑較大，因而，與其他脫氧產物的碰撞、長大形成復合脫氧產物的幾率較高，同時其復合脫氧產物的半徑也較大。由動力學可知，夾雜物上浮速度與夾雜物的半徑成正比，因而，含鋇合金的脫氧產物上浮速度較快，冶煉終點的夾雜物數量必然減少，這也是鋼水采用含鋇合金脫氧以后含鋇的復合夾雜物較少的主要原因。另外，由于鋇的加入能夠降低鈣的蒸氣壓，使鈣在鋼液中的溶解度上升，從而提高了鈣的脫氧和球化夾雜物的能力。因而，含鋇、鈣的合金具有較高的脫氧和夾雜物變質作用^[5]。其脫氧產物易于上浮且速度很快。

2) 鎂處理工藝^[6]的核心是鎂脫氧以后，脫氧產物的尺寸得到優化，夾雜物的性能發生改變，既能夠促使夾雜物從鋼液中間上浮去除，不能夠去除的夾雜物，留在鋼液中間，對于鋼材的性能危害較小。

3) 鈣處理技術是改變鋼液脫氧后的夾雜物的性能，使得鈣處理后，部分的夾雜物能夠有效的上浮去除，部分夾雜物的物理化學性能發生變化，殘留于鋼材中間，對于鋼材的危害程度能夠降低。

氧化鈣碳球是解決煉鋼脫氧工藝過程中的一種創新工藝。這種工藝以鋼液中間的小氣泡粘附夾雜物為基礎，將鋼液的鎂處理技術、碳脫氧技術、鈣處理技術有效的結合為一體的前沿技術。該技術的集成主要依據以下的工藝原理

① 鋼液夾雜物的去除，目前最主要的手段是通過吹氬去除。吹氬工藝技術的核心是大氣泡尾流效應去除較大顆粒的夾雜物，利用小氣泡粘附小顆粒夾雜物上浮去除小顆粒夾雜物。其中小氣泡的粘附是去除夾雜物的最有效的方法。該產品采用部分的含碳材料，氧化鈣碳球加入鋼液內部以后，形成N個小氣泡，其中的氧化鈣與脫氧產物氧化鋁、硫等形成化合物，粘附在小氣泡上上浮去除，所以脫氧的效果好。

② 鋼液的吹氬攪拌條件下，鋼液內部隨著氬氣流的攪拌，存在“死區”，氧化鈣碳球能夠彌補這一短板，能夠去除部分“死區”的夾雜物，凈化鋼液。

③ 該技術應用鎂處理技術和鈣處理技術，加入相應的變性劑，能夠有效的減少夾雜物的尺寸，對于剛性?shī)A雜物進行變性處理，減小剛性?shī)A雜物的危害。

該技術含碳材料的脫氧。含碳材料的脫氧，其優點是脫氧產物是氣體，不會留在鋼液中間對于鋼液造成污染。關于含碳材料作為脫氧劑，會不會對于鋼液造成增碳的風險。眾所周知，冶金學中間物質的擴散熔解，即菲克定律，適用于煉鋼的脫氧工藝，所以使用含碳材料脫氧，常見的電石和碳化硅，對于鋼液的增碳是顯而易見的，只是需要通過控制使用的時機和使用量來加以規避增碳的風險。對于氧化鈣碳球來講，是依據依據是鋼液中間臨界碳含量的理論來控制增碳風險的。即鋼液中間的碳含量在0.2%～0.6%之間，鋼液中間的氧與碳反應的限制環節是鋼液中間的氧與碳的擴散速度。考慮了這一因素，產品中間使用的膨脹石墨和碳酸鹽，受熱以后，迅速的膨脹碎裂，快速的擴散參與反應，即脫氧劑中間的碳與氧反應的擴散速度盡可能的快，參與脫氧，減少反應速度慢向鋼液中間增碳的風險。

④ 產品的特點與性質，決定了產品使用后具有與電石同樣的脫氧功能，即碳脫氧，能夠降低鋼液中間的氧含量，減少脫氧的用鋁量，減少夾雜物的數量。與石灰和電石等鈣質脫氧劑相比較，存儲更加的放心安全，不容易吸潮變質，對于手投使用人工操作，沒有化學腐蝕的危害。

⑤ 氧化鈣碳球加入鋼液中間以后，形成的細小渣滴，使得成渣反應加快。能夠與鋁脫氧反應生成的Al₂O₃化合反應，形成鈣鋁酸鹽（nCaO·mAl₂O₃），黏附在CO₂氣泡上，在上浮的過程中，不斷撲集nCaO·mAl₂O₃顆粒并且不斷的長大，成為一個過濾鋼液的網篩，起到過濾鋼液中間夾雜物目的。達到快速去除夾雜物上浮的目的，脫氧脫硫的效果明顯。

4 氧化鈣碳球的應用實踐

   2014年，氧化鈣碳球技術投入使用以后，至2016年，初步的效果證明了該技術的優越性。主要的應用實例如下：

① 一條120噸轉爐板坯生產線使用該項技術，噸鋼成本降低約3元以上；

② 一條150噸轉爐特鋼生產線（生產軸承鋼，齒輪鋼，彈簧鋼，硬線鋼等）使用該項技術，噸鋼可降低約5元以上；

③ 一條40噸轉爐生產線使用該技術冶煉建材，同比情況下，鋼坯的氣泡問題，硅回收率的問題，均有明顯的提高和改善，應用該技術以后，消除了使用鈣質脫氧劑產生的安全隱患和儲存過程中的吸潮變質問題，環境效益和安全效益突出。

同時同類的產品在國內某著名的鋼企應用以后，鑄坯中氧化物夾雜的數量明顯減少，尺寸變小。傳統工藝處理的鑄坯中間平均T[O]分別為21ppm 和14ppm，而采用本技術工藝處理的鋼液，中間包的平均T[O]最低可達13ppm 和5ppm，鑄坯的平均T[O]最低可達6ppm。

5 結語

煉鋼的脫氧工藝，一直處于不斷的進步之中。氧化鈣碳球技術，作為一種新型的脫氧材料，具有的優勢和潛在的價值，使之能夠成為超越電石脫氧的一種新型脫氧材料。也是國內冶金行業擺脫煉鋼對于電石依賴的一種工藝革命，這種工藝的應用還需要廣大的冶金科技工作者的不懈努力和推廣優化，減輕鋼鐵業對于環境的壓力和社會的壓力。

參考文獻

[1] 唐復平，李鎮，王曉峰，等．反應誘發微小異相去除鋼液中細小夾雜物技術研究[J]．鋼鐵，2010，45(8)：28．

[2] 王曉峰，唐復平，李鎮，等，反應誘發微小異相凈化鋼水技術[J]．鋼鐵， 2 0 1 4年（10）：18～22

[3] 俞海明等，轉爐鋼水的爐外精煉技術[M]，冶金工業出版社，2012.

[4] 薛正良,王義芳,王立濤,等.用小氣泡從鋼液中去除夾雜物顆粒[J].金屬學報,2003,39(4):431-434.

[5] 李陽，姜周華，梁連科，含鋇合金的生產及其對鋼液脫氧行為的研究[J]，鐵合金，2003年（5）：6

[6] 張同生、王德永、劉春偉等，鎂處理對鋼中氧化物、硫化物的變質效果研究[C]，第十七屆全國煉鋼學術會議文集:910
