河北敬業集團新1#1080m3高爐開爐達產實踐

曹立東  馬建軍  李剛

（河北敬業集團鐵前管理中心  河北  石家莊  050400）

摘  要：系統總結1080m3高爐開爐達產的實踐經驗，通過調整優化開爐料和開爐操作制度,實現了順利開爐、快速達產的目標，開爐第3天日產量達到2200t以上，達到了正常生產水平。

關鍵詞：高爐；開爐；達產

1 概況

河北敬業集團新1#1080m3高爐，由于爐缸侵蝕，爐缸側壁溫度升高，爐體冷卻設備破損，于2016年10月24日停爐進行大修，更換了爐體破損的冷卻壁及爐缸重新砌筑。于2017年1月21日高爐送風開爐，歷時88天。開爐后恢復順利，爐況穩定順行，快速達產，各項技術經濟指標提高較快。新1#高爐開爐初期的技術經濟指標如表1。

表1  新1#高爐開爐初期的操作指標（2017年）

2 高爐開爐配料計算

2.1 開爐料成分



表3  焦炭成分%

2.2 開爐主要參數：

1）正常料配比：燒結礦70%  球團礦30%

2）正常料焦比：0.8 /t

3）正常料堿度：0.97

4）空焦堿度：0.97

5）全爐總焦比：2.8t/t

6）礦批：9.0t

7）空焦段以上：渣中MgO 11.5%

8）生鐵成分：Fe 92% 、Si 3.5%、S 0.035%、Mn 0.8%

9）Fe、Mn還原率：Fe 99.5% 、Mn 60%

10）壓縮率：凈焦、空焦12.5%、正常料 12%

11）死鐵層、爐缸、1/2爐腹裝凈焦，1/2爐腹、爐腰裝空焦，爐身、爐喉裝空焦和正常料

2.3 配料計算：

（1）正常料組成：

表4 正常料組成

正常料R2 :0.97  焦比：802kg   MgO:11.5%  Al2O3:15.6%

批鐵：5501kg   渣量: 2593kg/批   渣鐵比：471kg/tFe

（2）空焦組成：

表5 空焦組成

空焦  R₂：0.97    MgO:16.9%   Al₂O₃:22%

渣量：954kg/批

（3）全爐爐料用量表：

表6 全爐爐料用量表

3 高爐開爐實踐

3.1 開爐準備

（1）設備調試

1）各系統設備安裝完畢后，先進行單體試車，然后進行聯合試車，做到分區域負責，責任到人，做到萬無一失。

試壓步驟：第一步試至50kPa，大的漏點及時處理；第二步嚴密性試漏，頂壓最高試到170kPa，穩定20min，在試壓前制訂了詳細的試壓規程。冷卻系統試壓按照設計要求將各部分水量調到設計要求，確認所有閥門、冷卻設備靈活好用、進出水通暢。

2）熱風爐、高爐烘爐

新1#高爐有3座仿卡魯金頂燃式熱風爐，停爐前蓄熱室格子磚粉化、塌落嚴重，嚴重影響風溫。此次大修對所有格子磚進行了更換。根據熱風爐的特點，制訂了詳細的烘爐規程。采用高爐煤氣對熱風爐進行烘爐，熱風爐烘爐自16年10月25日開始，至2017年10月9日結束。

  熱風爐烘爐結束，具備送風條件以后。采用熱風對高爐進行烘爐，為了保證烘好爐底、爐缸，在風口共安裝了16根烘爐導管，烘爐嚴格按照烘爐曲線進行，歷經12天高爐烘爐結束。

（2）裝料

開爐總焦比為2.8t/t。堿度為0.97。為了使高爐下部能夠獲得充沛的熱量，使?fàn)t缸有足夠的熱量儲備，開爐料的分配為：死鐵層、爐缸、1/2爐腹裝凈焦，1/2爐腹、爐腰裝空焦，爐身、爐喉裝空焦和正常料。本次開爐采用帶風裝料法，裝凈焦、空焦、負荷料時，均采用同角單環，凈焦、空焦18°同角布料，負荷料20°同角布料。裝料開始，測出焦炭落點軌跡及α、β、γ等參數，并校對α角，最后裝料料線在4.0米時停止裝料。料制：OO↓CC↓

（3）開爐參數的確定

送風風口Φ110ｘ8+Ф115ｘ3進風總面積0.1072m2，間隔堵5個風口，風量1000～1200m3/min,風壓60kPa，風溫900℃。采用單環布料，料線1.5m。礦石批重10t，焦碳批重4500t。入爐料為燒結礦70%，球團礦30%。

3.2 開爐操作

   2017年1月21日10:00開始裝料，17:00日裝料完畢（包括料面形狀的測定），18:18點火，點火溫度880℃，風量930 m3/min，風壓50kPa。點火后，，風量、風壓平穩對稱，隨著料柱的逐漸加熱，風壓逐漸上升到70kPa，4小時后開始下料。此后爐況一直比較正常，22日5：24出第一爐鐵。開鐵口較容易，基本上用開口機鉆開見鐵，（鐵水成分：[Si]4.05%,[S]0.015%,[P]0.199%,[Mn]0.42%）來少量渣，走干渣坑（爐渣成分：CaO36.39%,SiO232.4%,Al2O316.89%,MgO10.23%,二元堿度1.12），鐵水溫度1410℃，鐵水約50t，出鐵時間29min。6:34出第二爐鐵，來少量渣，仍走干渣坑（爐渣成分：CaO37.86%, SiO232.22%, Al2O316.17%, MgO10.37%,二元堿度1.18）鐵水溫度上升至1430℃（鐵水[Si]4.22%,[S]0.018%,[P]0.196%,[Mn]0.39%），鐵水約40t。隨著爐前出鐵的好轉，逐漸開風口加風。16:00開始噴煤，16:20開始富氧，至22日22：00風量1650m3/min，風壓275kPa，風溫1080℃，風口全開，風口面積0.1556m2。在開風口的同時逐漸擴大礦石批重，增加焦炭負荷，批重已擴至21.0t，焦炭負荷4.24。

本次開爐爐溫稍高高，爐渣堿度偏高，視實際爐渣堿度及時進行了調整。開爐第三天將爐溫降至0.80%以下，極大降低了爐前的勞動強度。由于正確處理了爐溫與堿度的對稱關系，保證了渣鐵足夠的物理熱和生鐵的質量。

隨著工作風口和風量的增加，逐漸采取發展中心和適當抑制邊緣氣流的措施，開爐裝料制度為礦、焦單環布料。當全風口送風，風壓、風量關系平穩，高爐順行狀況較好時， 裝料制度調整為多環布料，礦：35/4  32/4  29/4 焦：34/4  31/4  28/4采用多環布料后，爐料分布明顯改善，中心發展，邊緣適當加重煤氣利用明顯改善，說明采用上述裝料制度是合適的。

新開高爐爐溫控制是中心，在采用陶瓷杯綜合爐底情況下，冶煉高硅鑄造鐵的時間可適當縮短，在保證一定的爐缸溫度基礎上，及時降低[Si]，盡快渡過高[Si]鐵水期，既有利于爐況順行，又有利于大幅減輕爐前勞動強度，減輕粘結鐵水罐造成的生產組織困難。開爐初期燃料比的變化如圖1。操作中正確處理[S]與爐渣堿度的關系，開爐時因爐溫高，通過適當?shù)乇３州^低的爐渣堿度，改善渣鐵的流動性，隨著爐溫下降，逐步提高堿度，保證生鐵質量。這樣，既大大降低了爐前的勞動強度，又為高爐加風創造了條件，實現了高爐在短期內達產的目的。

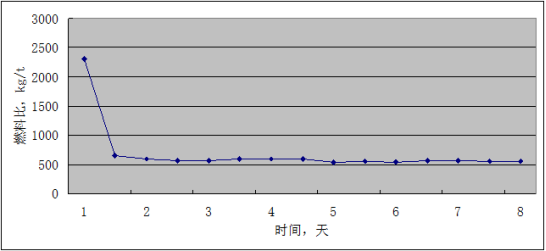

圖1 新1號高爐開爐初期燃料比的變化

4 開爐幾點體會

（1）開爐前的設備調試與人員培訓相當重要，通過開爐前的設備安裝調試和人員培訓，加強崗位操作工人對各崗位設備工藝及性能的熟悉及掌握，提高操作技能和迅速處理問題的能力，是高爐順利開爐的關鍵，大大減少了因設備故障引起的休、慢風。

（2）高爐開爐時進行裝料測量是一代爐役中盡有的一次機會，利用它可以找到高爐自身的裝料規律，可以為正確建立高爐上部布料制度提供依據。

（3）本次開爐相當成功，重負荷料比較靠上，鐵口來渣鐵時爐缸和鐵口得到了充分加熱，出鐵比較順利。開爐后渣鐵物理熱充沛，渣鐵排放相當順暢，大大減輕了爐前工人的勞動強度，實現了安全、高效、順利開爐。

（4）開爐總焦比和堿度的選擇相當重要。既要保證爐缸積蓄足夠的熱量，又要保證渣鐵流動性好。

（5）摒棄了開爐用錳礦的傳統開爐方法，不但簡化了裝料程序，節省了寶貴的錳礦資源，而且有利于保護爐體耐火材料，延長高爐壽命。　　

（6）本次開爐原燃料準備充分、成分穩定，為順利開爐打下了基礎。

5 結語

新1#高爐的開爐工作準備充分，開爐前后制定的基本操作制度及工藝方案等都比較合適，保證了開爐的順利和開爐后爐況的穩定順行。從開爐轉向正常生產水平的降硅過程是一個綜合因素和冶煉技術兼顧的結果，并非降硅速度越快冶煉水平就越高。應該是因爐制宜，合理取值。能夠?qū)崿F(xiàn)開爐快速達產體現了高爐冶煉綜合技術能力。
