鞍鋼涌動式扒渣技術研究與實踐

曹  東¹  萬雪峰  馬  勇²  張曉光¹  趙  亮¹  徐延浩²

（鞍鋼集團鋼鐵研究院，遼寧省鞍山市，114009

鞍鋼股份有限公司煉鋼總廠，遼寧省鞍山市，114021）

摘  要：通過對鐵水脫硫渣物性及鐵水扒損產生原因分析，結合水模冷態、500kg中頻爐熱態實驗及120t鐵水罐工業生產試驗數據，探討了鐵水涌動式扒渣技術的可行性。得出：在鐵水自下而上的涌動力作用下，鐵水罐頂部呈一半鐵水裸露、一半脫硫渣淤積成“半圓形”狀態，扒渣板操作由空間3維運動變成直線1維運動；對于120t鐵水罐涌動式扒渣供氣流量控制60-80m³/h，氣體壓力0.6-0.8Mpa。取得扒渣時間從8.2min縮短到4.5min，鐵損從4.5t/罐減少到2.8t/罐，聚渣劑消耗為0的實績。

關鍵詞：涌動；扒渣；脫硫；回硫；聚渣劑

Technology Research and application of Gush Skiming of Ansteel

CAO Dong¹, WAN Xue-feng¹, MA YONG², ZHANG Xiao-guang¹, ZHAO Liang¹, XU Yan-hao²

(Iron and Steel Academe of AnSteel Group, Anshan Liaoning, 114009

2 General steelmaking Plant of Ansteel Co., Ltd. Anshan Liaoning, 114021)

Abstract: By analyzing the properties of hot metal desulfurization slag and the causes of hot metal loss during slag skiming, combined with the data from cold state experiment by water-model and thermal state experiment by 500kg intermediate frequency furnace and industrial production test by 120t hot metal ladle, the feasibility of hot metal gush skiming technology was discussed. It was concluded that on account of hot metal bottom-up gush power, the top of hot metal ladle was shown such state which one half was naked and the other half was covered by "semicircle" desulfurization slag, slag skiming board operation was changed from space three-dimensional motion into straight line one-dimensional motion; For the 120t hot metal ladle, to gush skiming, gas flow was control 60-80m³/h, and gas pressure was 0.6-0.8Mpa. Such a performance was achieved that skiming time was shortened from 8.2min to 4.5min, and hot metal loss was reduced from 4.5t/ladle to 2.8t/ladle, and the consumption of slag-conglomerating agent was 0.

Keywords: gush; skiming; desulfurization; resulfurizatio; slag-conglomerating agent

目前，歐美一般采用全量鐵水脫硫預處理，而日本大多采用全量鐵水三脫預處理^[1-3]。無論何種脫硫方法(噴吹或KR)，脫硫后鐵水罐表面均要覆蓋大量脫硫渣，必須對其進行扒除。扒除不凈的殘渣中富含一定量的硫，在后序的轉爐冶煉條件下，這些硫不但會重新轉化到鋼水中，造成“回硫”現象^[4-9]，而且增加其后序精煉成本及負擔。當下常規操作是脫硫后向鐵水罐投入一定量的聚渣劑，使脫硫渣變得粘稠而易于扒除。但當剩余少量較薄的殘渣時，尤其純鎂脫硫法，脫硫后渣稀量少，不易徹底扒除，不得不二次、甚至三次投入聚渣劑^[10]，不僅延長扒渣時間，而且還增加成本。因此，本文研究一種快速、少鐵損、不用聚渣劑的涌動式扒渣方法，并在大生產中取得積極降本效果。

1 鐵水脫硫渣中含鐵量

鐵水脫硫渣破碎后形貌如圖1所示，圖中標注處為直觀可見鐵粒。對其進行磁選分離，可磁選篩上分離物195g，化學檢驗全鐵含量為70%；剩余篩下分離物111g，化學檢驗全鐵含量為23%，即鐵水脫硫渣平均含鐵量約53%。本廠120t鐵水罐平均扒損約為4.5t/罐(高爐渣+脫硫劑+鐵水損失)，因個別鋼種需求，扒損甚至達到5-6t/罐。因此，在當下同質化競爭越發激烈的鋼鐵市場倒逼背景下，對生產成本的壓力越來越大，減少因脫硫扒渣而帶來的鐵水損失十分必要。

2 鐵水扒損原因

本廠各脫硫站采用鈍化Mg粉+CaO粉混合噴吹脫硫工藝及機械扒渣板進行扒渣法。因此，鐵損主要來自兩方面，一是噴吹脫硫過程因鐵水上下翻騰攪拌，致使渣中包裹一定量的金屬鐵液滴，一部分液滴在鐵水罐從脫硫站到扒渣站轉運擱置過程重新滲流回到鐵水熔池中，但仍有另一部分滯留在渣中，隨頂渣一起被扒除。針對這一問題，一般采取降低脫硫渣粘度措施以降低鐵損，如在脫硫粉劑中配入一定量的NaCl或KCl^[11]，或在噴吹前加在鐵水罐表面，或折鐵前加在鐵水罐底，生成低熔點物質以降低脫硫渣熔點，從而使渣中金屬鐵液滴更充分地滲流回到鐵水熔池；二是人工扒渣時，在扒渣板往復運動扒渣過程不可避免地攜帶一定量鐵液，尤其在扒渣后期殘渣較少，且要求扒凈時，這種鐵損明顯增加。通過添加NaCl或KCl降低頂渣熔點雖可減少渣中包裹的金屬鐵液滴，但流動性變好的頂渣極易于從扒渣板兩側回流，更加不易扒除，因此還要添加聚渣劑，其熔點一般在l100-1300℃，在鐵水溫度高時，如1350℃左右時，聚渣劑加入后融化速度較快，需加快扒渣板運行速度，在操作上很難控制鐵水液面穩定，反而增加鐵損，若調高聚渣劑熔點，則對于低溫鐵水的聚渣效果大大降低。以上添加NaCl或KCl和聚渣劑等措施對于減少鐵損均有一定輔助作用，但也均增加一定成本。

3 涌動式扒渣原理

扒渣作業時鐵水罐會有一定的傾斜角(約23°)，由于幾何形狀變化，在表面張力作用下脫硫渣覆蓋面積被擴大。在投放聚渣劑周圍脫硫渣“成坨”，易于扒除，但坨狀渣扒除后，剩余殘渣不但量少，而且流動性極好，大部分會繞過扒渣板從兩側回流，只有扒渣板正面少部分頂渣被帶出。為將脫硫渣扒除干凈只能以犧牲鐵損為代價，頻繁扒渣。針對以上問題及弊端，涌動式扒渣技術原理為：噴氣槍(噴吹N₂)從鐵水罐偏頂部(1/4-1/2半徑處)插入鐵水，在噴吹氣體上浮力的作用下，形成“泉涌”狀鐵水自下而上翻涌，裸露的鐵水將頂渣推向扒渣口，由于有2個發力點，頂渣呈“半圓形”淤積在扒渣口，扒渣板行程減半，扒渣動作由空間3維(上下左右)“S”形運動，變成僅需直線1維(前后)“一”運動。在鐵水涌動源源不斷推動力的作用下，既使稀渣也不易從扒渣板兩側繞過回流，淤積渣層厚度翻倍，因此扒渣速度加快，不但扒渣時間縮短，而且鐵損大為減少，且不用聚渣劑。

4 熱態實驗

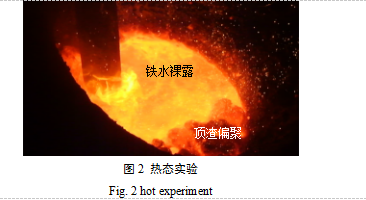

利用500kg多功能感應爐進行熱態模擬鐵水扒渣實驗。生鐵450kg，升溫到1300℃時投入脫硫渣4.5kg，脫硫渣熔化后，將爐體傾斜23°，貼近爐口上沿內壁下降噴氣槍，直至插入鐵水深度約400mm，供氣流量1m³/min。噴槍插入后鐵液即自下而上翻滾涌動，僅約30s頂渣即偏聚在扒渣口一側，效果如圖2所示。

5 水模實驗

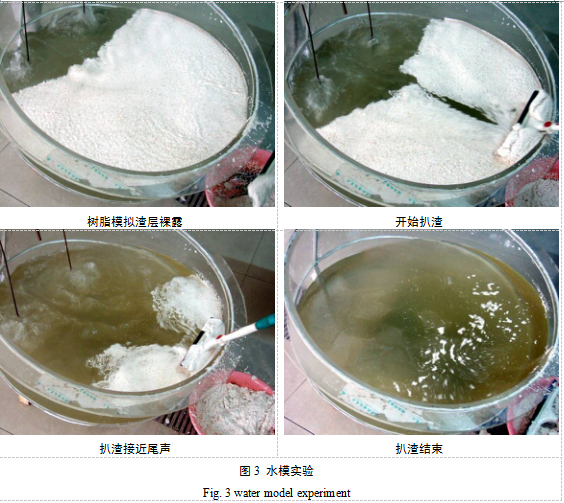

因500kg中頻爐爐口限制，無法同時安裝2支噴氣槍，熱態實驗只能驗證涌動效果，為精準確定各控制參數，進行水模涌動式扒渣實驗。利用樹脂顆粒模擬鐵水脫硫后頂渣，頂渣厚度30mm，樹脂顆粒直徑1mm，密度0.4g/mm³。鐵水罐模型傾斜23°，兩支噴氣管從鐵水罐模型頂部貼近傾斜上沿垂直插入，供氣流量60-80m³/h，氣體壓力0.6-0.8Mpa，實驗效果如圖3所示。僅20s即將模擬頂渣排開1/2裸露面積，且通過氣體流量及壓力的控制可實現“半圓形”頂渣。實驗結果表明：不但扒渣速度快，而且殘渣剩余少。甚至，若犧牲少量鐵損的情況下，可以實現殘渣“零”剩余。

6 工業生產試驗

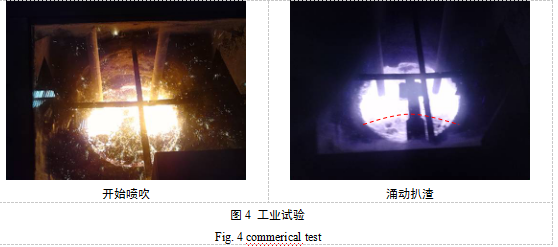

將實驗室技術成果轉化為工業生產試驗。在120t鐵水罐進行30罐次涌動式微損扒渣工業試驗，如圖4所示。試驗結果表明，鐵水罐頂渣在噴槍插入后30s就已偏聚扒渣口一側，扒渣時間從8.2min縮短到4.5min，鐵損從4.5t/罐減少到2.8t/罐，且試驗過程未使用聚渣劑。

7 結論

(1) 機械扒渣法的鐵損主要來自渣中包裹金屬鐵液滴和扒渣板往復運動扒渣時攜帶的鐵液，在扒渣后期殘渣較少鐵損明顯增加；

(2) 涌動式扒渣可使頂渣呈“半圓形”淤積在扒渣口，扒渣板動作由空間3維“S”形變成直線1維“一”運動；

(3) 對于120t鐵水罐涌動式扒渣供氣流量控制60-80m³/h，氣體壓力0.6-0.8Mpa，扒渣時間從8.2min縮短到4.5min，鐵損從4.5t/罐減少到2.8t/罐，聚渣劑消耗為0。
