首鋼京唐板坯連鑄技術進步

陳凌峰¹⁾，趙長亮¹⁾,  鄧小旋²⁾, 季晨曦^1,2)

（1.首鋼京唐鋼鐵聯合有限責任公司，河北唐山 063200； 2.首鋼集團有限公司技術研究院，北京 100043）

摘  要：本文回顧了近十年來首鋼京唐為生產優質冷軋鋼板和特厚鋼板而開發的板坯連鑄新技術。為了降低優質冷軋鋼板表面冶金缺陷，開發了浸入式水口防堵塞技術、結晶器內鋼液流動綜合控制技術和中高拉速FC結晶器技術等。綜合應用這些技術后，水口堵塞率降低60%以上，結晶器液面波動±3mm比例提高至98%以上，冷軋鋼板表面卷渣缺陷指數降低了50%以上。通過倒角結晶器內流動傳熱模擬研究、矯直過程應力應變模擬研究、結晶器銅板溫度分布研究，提出了具有自主知識產權的帶有圓管式附加冷卻孔的大倒角結晶器窄面銅板，將全鋼種軋材邊部缺陷率＜0.4％。并自主開發、完善10余項鑄機自動化功能，改善了現場工作環境，降低了職工勞動量。單臺鑄機人員數量由原來的13人/鑄機降低至目前的6人/鑄機。

關鍵詞：水口堵塞；卷渣；結晶器流場控制；高拉速；倒角結晶器；無人化澆鑄

Progresses of Slab Continuous Casting Technology Development at Shougang Jingtang

CHEN Ling-feng¹⁾,   ZHAO Chang-liang ¹⁾,   DENG Xiao-xuan²⁾,   JI Chen-xi^1,2)

(1.Shougang Jingtang Iron ＆ Steel Co.,LTD ; 2.Research Institute of Technology, Shougang Group Co., Ltd, Beijing, 100043, China )

Abstract: Progresses of developed continuous casting technology to produce high quality cold rolled sheets and heavy plates during last ten years were reviewed in this paper. In order to minimize the metallurgical surface defects of high quality cold rolled sheets, several technologies were developed including clogging prevention of submerged entry nozzle, optimization and control of flow pattern in CC mold, optimization of FC mold under medium-high speed CC. The ratio of SEN clogging was reduced above 60%. The time percentage of fluctuation of mold level within ±3mm is higher than 98%. The index of surface defects caused by entrapped mold powder was reduced more than 50%. Through the simulation study of flow heat transfer in the chamfered mold, stress-strain simulation of the straightening process, and temperature distribution calculation of the copper plate of the mold, a large chamfered mold technology with circular tube type additional cooling holes is proposed. The edge defect rate of the coils is controlled <0.4%. And more than 10 casting machine automation functions were developed independently , improving the on-site working environment and reducing the workload of employees. Employees of single casters have been reduced from the original 13/caster to the 6/caster.

Keyword: SEN clogging; mold powder entrapment; flow control in the mold; high speed; chamfered mold;

前言

自2002年開始，首鋼集團實施了搬遷調整，將產品結構由長材為主調整為優質板材。在曹妃甸京唐公司建成4臺板坯連鑄機，主要用于生產汽車板、鍍錫板、家電板和車輪鋼等薄板產品。在冷軋鋼板的表面缺陷中，主要的冶金缺陷有線狀缺陷、翹皮、氣泡和孔洞，這些都與連鑄工序密切相關^[1-4]。如：簇群狀A(yù)l₂O₃會在冷軋鋼板表面形成灰白色線狀缺陷，卷入的保護渣會造成灰黑色線狀缺陷，氣泡+Al₂O₃會造成翹皮缺陷等。因此，防止水口堵塞、降低結晶器液面波動和控制結晶器流場等技術成為控制這些缺陷的主要措施。同時，針對板坯的角橫裂問題，開發了倒角結晶器技術。并自主開發、完善鑄機自動化功能，以降低工藝操作難度、提高生產效率和鑄坯質量，同時改善現場工作環境，降低職工勞動量。

1板坯連鑄技術進步

1.1浸入式水口防堵塞技術

冷軋鋼板主要采用Al脫氧，脫氧產物或者二次氧化生成的Al₂O₃是浸入式水口堵塞的主要原因。為了減輕水口堵塞，普遍采用的技術措施有：1）綜合運用潔凈鋼冶煉的各種技術，提高精煉結束時鋼水的潔凈度，嚴格控制鋼水總氧含量至較低水平；2）嚴格保護澆注，如鋼包長水口浸入式開澆、中間包上水口、塞棒（或滑板間）、浸入式水口吹氬等。

采用上述技術措施后，還存在以下兩個問題：一是在澆鑄過程尤其是換包過程中包液面出現 “渣眼”，即鋼水裸露，這很容易造成鋼水二次氧化，從而導致水口發生堵塞，塞棒棒位快速上漲，連澆被迫中斷；二是方形浸入式水口的出口上沿存在低速流區，堵塞物容易在此聚集。為了解決這些問題，本項目開發了長水口“渣眼”抑制技術和橢圓形浸入式水口技術。

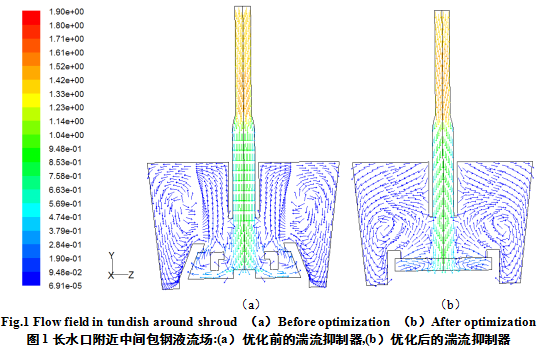

對安裝湍流抑制器的中間包進行了數值模擬，發現長水口“渣眼”的形成原因是：鋼水自水口流出后，沖擊至湍流抑制器底部，形成很強的反向流股，該流股直沖至中間包鋼液表面，在長水口附近形成“渣眼”，如圖1（a）所示。因此，湍流抑制器優化的方向是將鋼水沖擊的能量耗散在湍流抑制器內部，確保反向流股不沖擊鋼水液面，使中包鋼水始終被覆蓋劑所覆蓋。采用新型湍流抑制器后鋼液的流動見圖1（b）。該湍流抑制器應用后，整個澆次不再出現“渣眼”問題，中間包內鋼水的二次氧化得到了有效控制，中間包總氧含量降低3ppm左右。

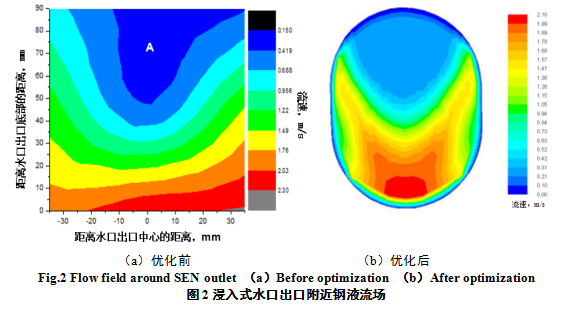

采用1:1水模型對浸入式水口出口附近的流場進行了模擬，結果發現：出口上部存在反向流動區域，該流股抵消了流出流股的動能，如圖2（a）所示，圖中A處為低流速區。這就相當于形成了一個相對靜止的區域，從而夾雜物容易在此區域聚焦導致水口堵塞。這現象與堵塞水口的實物照片相符。為此，為水口進行了一系列的優化，主要包括：1）水口出口角度由15°增大到25°、水口底部形狀由凸底改為凹底、出口形狀由方形改為橢圓形。圖2（b）為優化后浸入式水口出口附近的流場。可見，相對靜止的區域消失。綜合采用上述技術后，水口堵塞率降低了60%以上，冷軋鋼板表面卷渣缺陷指數也隨之降低。其主要原因是：水口堵塞容易導致結晶器內鋼液流動出現偏流，結晶器液面波動加劇，對比試驗顯示，采用上述技術后，結晶器液位波動±3mm比例提高至98%以上。

1.2結晶器內鋼液流動綜合控制技術

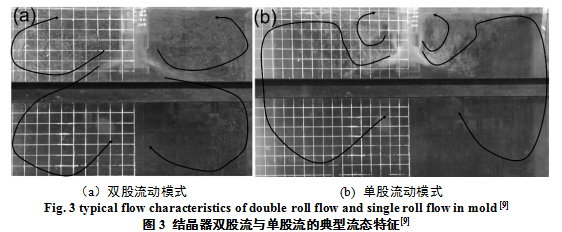

結晶器保護渣卷入受鋼液流動形態的影響很大。大量的水模型研究^[5-8]發現:結晶器內鋼液流動呈現雙股流模式，即鋼液從水口流出后，形成一股很強的射流，撞擊到結晶器窄面后（距離彎月面約400mm，與浸入式水口的角度和插入深度有關），射流才改變方向，分成向上和向下兩股鋼流。向上的流股在自由表面附近形成兩個較強回流，該回流會促進夾雜物的上浮并影響自由表面的波動。向下的流股也形成與上部回流方向相反、范圍更大的兩個回流，其強度在向下延伸時逐漸減弱。雙股流動模式有利于提高鋼水彎月面溫度，促進保護渣熔化。圖3（a）展示了1:1水模型實驗中典型雙股流模式，宏觀流態見圖中手繪線所示。

為了緩解浸入式水口堵塞，普遍采用塞棒、上水口和浸入式水口吹氬技術。但是，隨著吹氬量的增加，結晶器內鋼液的流場形態會發生明顯的變化：上回流增強，渦心位置向結晶器表面和浸入式水口側移動；下回流減弱，沖擊深度降低。當吹氬量超過某臨界值時，流動模式會轉化為單股流動模式，如圖3（b）所示。與圖3（a）的流場完全不同，鋼水流攜帶氣泡從水口吐出后，大量氣泡伴隨著鋼水流往結晶器液面中心運動，一部分在結晶器中部形成兩股近乎垂直的上沖流，另一部分氣泡和鋼水朝窄面運行，到達窄面后向下折返形成一個大環流。向上的沖流會導致結晶器液面波動加劇，對保護渣的剪切力增大。研究表明：?jiǎn)喂闪鞯牧鲌?chǎng)形態對卷渣有非常不利的影響^[10-12]。不僅如此，寬斷面冷軋鋼板表面卷渣的發生率高于常規寬度，而相關的連鑄工藝參數及保護渣未發生變化。該問題是否與單流股相關也需要開展研究。

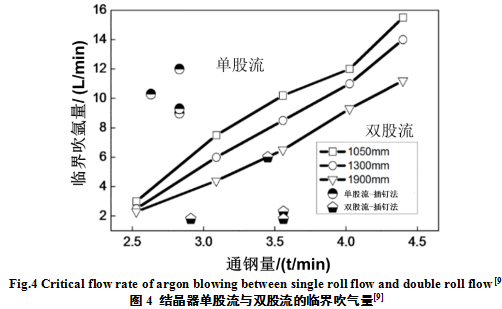

為了避免單股流模式所帶來的危害，采用水模型和插釘法研究了不同拉速、斷面條件下，保證結晶器雙股流的臨界吹氬量，如圖4所示�？梢�(jiàn)，1）臨界吹氬量隨通鋼量的增加而增大。以1300mm寬度為例，當通鋼量為3.5t/min，即拉速為1.5m/min時，臨界吹氬量為8L/min。2）相同通鋼量條件下，隨之?dāng)嗝鎸挾鹊脑黾�，臨界吹氬量迅速降低。當通鋼量為3.5t/min時，與1050mm斷面相比，1900mm斷面臨界吹氬量降低了約40%。采用臨界吹氣量控制策略后，結晶器內翻騰現象基本解決，消除了結晶器翻騰導致的卷渣。

1.3 中高拉速下FC結晶器技術

FC-mold是由兩個覆蓋整個板坯寬度的水平磁場構成。一段磁場放置在彎月面處，目的是為了降低彎月面處的鋼液流速。另一段磁場施加在浸入式水口下方，降低結晶器主流股對窄面的沖擊速度^[13]。其主要用于高拉速（≥1.8m/min）下結晶器內鋼液流動的控制，當拉速低于1.8m/min時，投入FC結晶器反而增加了卷渣發生概率。

為了建立高效化的生產工藝流程，實現煉鋼、精煉以及連鑄的匹配，對于斷面在1300mm以下時，需要將拉速提高至1.5-1.7m/min。在此拉速下，結晶器液面波動明顯增加，冷軋鋼板表面卷渣缺陷指數也隨之增加，因此，有必要開發中高拉速下FC結晶器技術。

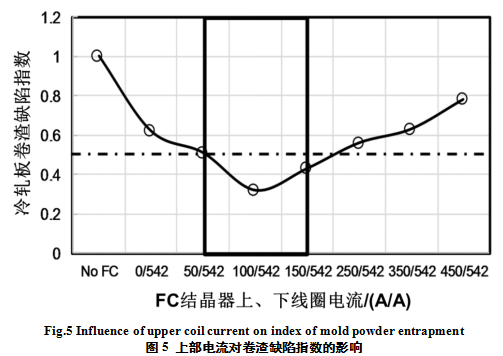

圖5給出了FC結晶器上部線圈電流對冷軋鋼板表面卷渣缺陷指數的影響。實驗條件為：拉速1.6m/min、斷面寬度1300mm、下部線圈電流542A，上部線圈電流在0-450A之間變化�？梢�(jiàn)，1）與沒有應用FC-mold技術相比，即便是上部線圈的電流為0，卷渣缺陷指數下降了約40%。主要原因是下部磁場在降低鋼液撞擊到窄面的速度的基礎上，降低了向上反流的速度，從而減少了液面波動。插釘法測定的結晶器內鋼液流動的波形顯示，沒有應用FC-mold時，液面波峰波谷差達到30mm以上，使用電流組合為 0/542A后，結晶器液面波峰波谷差縮小至15mm左右，降低了約50%。2）當上部線圈電流增加至50-150A時，卷渣缺陷指數降低了50%以上，插釘法測定的結晶器液面波峰與波谷的差值在10mm以下。3）隨之上部線圈電流進一步增大，卷渣發生率增加。其主要原因是結晶器內鋼液流動轉變?yōu)閱喂闪鳎�插釘法顯示，在寬度1/4處，結晶器表面鋼液流速指向窄面。

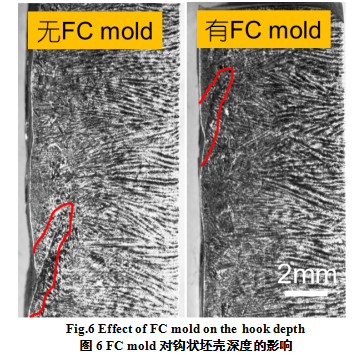

在綜合浸入式水口角度、插入深度、結晶器斷面和拉速優化的基礎上，成功開發了中高拉速下FC結晶器技術，實現了1.5-1.7m/min拉速下FC結晶器的常態化應用，在有效抑制結晶器液面波動的同時，將鉤狀坯殼深度從2.3mm降低至1.7mm，有效地降低了卷渣缺陷。使用FC mold對鉤狀坯殼影響見圖6所示。

1.4倒角結晶器技術

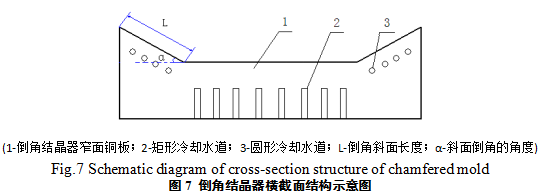

連鑄板坯角橫裂紋缺陷是微合金化鋼板坯的主要表面缺陷。其主要原因是角部二維傳熱使板坯角部溫度在連鑄彎曲或矯直過程落入鋼種的第三脆性區，導致應力開裂^[14]。傳統控制板坯角橫裂紋的方式是優化結晶器振動方式和二冷制度等，但無法從根源上消除此缺陷。倒角結晶器技術的主要思路是將板坯角部的傳熱狀態由二維改為一維，提高角部溫度。針對首鋼京唐公司板坯連鑄微合金化鋼中所存在的角部橫裂紋發生率高的問題，采用大倒角結晶器技術對現有連鑄工藝優化改進，從結晶器傳熱均勻性及鑄坯凝固過程角度出發，分析了鑄坯角橫裂的形成機理，通過倒角結晶器內流動傳熱模擬研究、矯直過程應力應變模擬研究、結晶器銅板溫度分布研究，確定了鑄坯角部倒角角度、倒角部長度及倒角面冷卻結構，提出了具有自主知識產權的帶有圓管式附加冷卻孔的大倒角結晶器窄面銅板，其橫截面結構示意圖如圖7所示。

采用倒角結晶器技術生產鋼種包括低碳、超低碳鋼，石油管線鋼（X80、X65、X60、X52），石油套管鋼（J55），Q345B、Q345qc，SS400、SS400加硼，高強機械用鋼、船板鋼等20多個鋼種。鑄機正常生產微合金化鋼的拉速為1.0～1.4m/min。對所生產的662塊（約占總生產量的三分之一）帶倒角的連鑄坯進行清理檢查，結果無一塊鑄坯存在角部橫裂、縱裂缺陷。對全部帶倒角連鑄坯進行軋制后，軋材邊部缺陷率＜0.4％。

1.5連鑄無人化智能澆鑄平臺

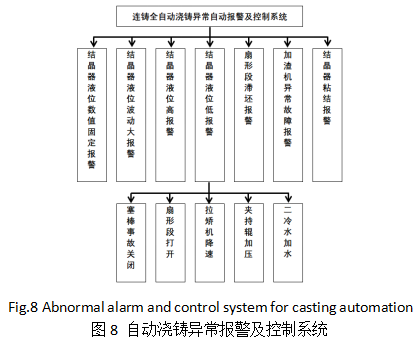

進入21世紀，板坯連鑄自動化控制技術又有了長足進步，京唐公司以工藝、操作需求為前提，自主開發、完善10余項鑄機自動化功能，實現了中包無人值守澆注；開發了澆鑄系統智能語音自動報警及智能事故處理系統，不僅降低了工藝操作難度、提高了生產效率和鑄坯質量，同時改善了現場工作環境，降低了職工勞動量。單臺鑄機人員數量由原來的13人/鑄機降低至目前的6人/鑄機，各崗位均達到浦項光陽廠單臺鑄機人員數量水平。

3結論

為了滿足優質板材對冶金質量的要求，介紹了過去十年在連鑄技術上取得的進步，主要結論有：

1）針對優質冷軋鋼板表面冶金缺陷，開發了浸入式水口防堵塞技術、結晶器內鋼液流動綜合控制技術和中高拉速下FC結晶器技術等，實現了水口堵塞率降低60%以上，結晶器液面波動±3mm比例提高至98%以上，冷軋鋼板表面卷渣缺陷指數降低了50%左右。

2）通過倒角結晶器內流動傳熱模擬研究、矯直過程應力應變模擬研究、結晶器銅板溫度分布研究，提出了具有自主知識產權的帶有圓管式附加冷卻孔的大倒角結晶器窄面銅板，將全鋼種軋材邊部缺陷率＜0.4％。

3）在以工藝、操作需求為前提，自主開發、完善10余項鑄機自動化功能，改善了現場工作環境，降低了職工勞動量。單臺鑄機人員數量由原來的13人/鑄機降低至目前的6人/鑄機。
