陽春新鋼鐵連鑄高拉速的關鍵技術

研究及應用

郭春光、彭燦鋒、李富帥

（陽春新鋼鐵有限責任公司）

摘要：本文總結了高效連鑄技術的成就，深入討論了結晶器銅管、結晶器水套、保護渣、二冷工藝等一些工藝因素和新技術對提高連鑄高效生產的作用，同時就如何提高連鑄高效生產，結合我廠實際情況，通過系列的研究和技術應用，將連鑄小方坯最高拉速提高至5.07m/min。

關鍵詞：小方坯；高效連鑄；二冷；技術創新；設備、工藝；保護渣

Research and Application of Key Technologies for High Speed Continuous Casting of Yangchun New Iron and Steel

Guo Chunguang, Peng Canfeng, Li Fushuai
(Yangchun New Iron and Steel)

Abstract: This paper summarizes the achievements of high efficiency continuous casting technology, discusses in depth some technological factors such as mould copper tube, mould water sleeve, mould powder, second cooling process and other new technologies to improve the high efficiency of continuous casting production, and how to improve the high efficiency of continuous casting. According to the actual situation of my factory, the maximum speed of continuous casting billet is increased to 5.07 m/min through the research and technology applications.

Key words: billet; Efficient continuous casting; Second cooling; Technological innovation; Equipment, process; Mould powder

1、前言

陽春新鋼鐵煉鋼廠現有120t轉爐二座，配有二座CAS站與一座LF精煉爐，三臺5機5流連鑄機，鑄機主要性能參數如表1所示。鋼廠為了在現有設備條件下節能增效，引用先進的高效連鑄技術，使得鑄機經過多次提速改造后，具備4.11m/min的工作拉速，達到5.07m/min最高拉速，最大限度的提高了連鑄產能。

高效連鑄技術對連鑄設備及連鑄工藝提出了更高的要求，連鑄結晶器技術、二冷關鍵工藝參數及相關冷卻制度的建立、連鑄保護渣、連鑄水質等方面，成為高拉速的限制環節。因此，上述問題的解決是鑄機實現高拉速的重要保障。

本文基于高效小方坯的現場實踐、模型計算、技術創新，探討了高效小方坯的設備設計和工藝制定思路，期望能有利于工程設計和現場生產。

表1  鑄機主要性能參數

2 、新技術的應用

2.1、高效結晶器技術

高效結晶器的關鍵在于強而均勻的冷卻。無論是VAI的鉆石結晶器，還是康卡斯特的凸型結晶器，以及達涅利的Power-mould結晶器，其設計的根本理念都基于此。如何做到強而均勻的冷卻是實現高效連鑄的核心。為了解決這個問題，鋼廠與設計研究院合作，將理論、設計與現場實踐相結合，最終開發出高效結晶器，并成功地進行了工業化應用。高效結晶器主要有以下幾個關鍵技術：梅花形結晶器銅管內腔、表面刻槽及雙水套技術及玻璃鋼水套技術。

2.1.1梅花形結晶器銅管的腔型設計

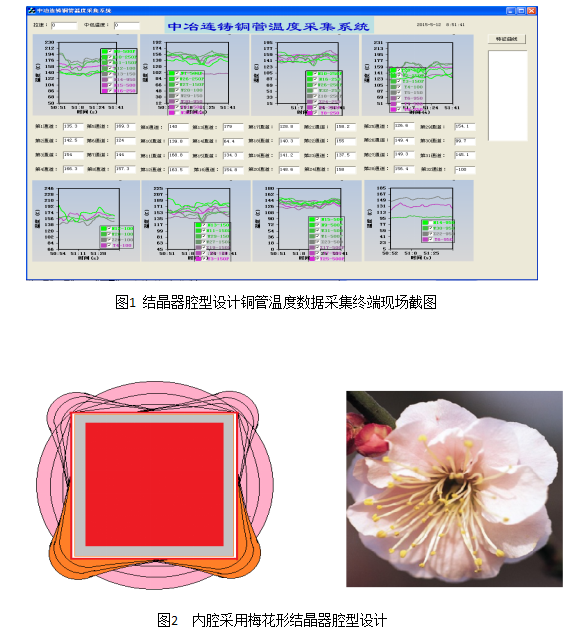

 梅花形結晶器銅管是中冶連鑄所開發的專利技術，通過銅管上布置大量的熱電偶測溫，如圖1所示，研究結晶器內凝固坯殼與銅管內腔的相對位置關系，從而設計出梅花形的結晶器銅管內部空間曲面腔型，如圖2所示，使得坯殼與銅管之間的換熱更加均勻。

2.1.2、表面刻槽及雙水套技術

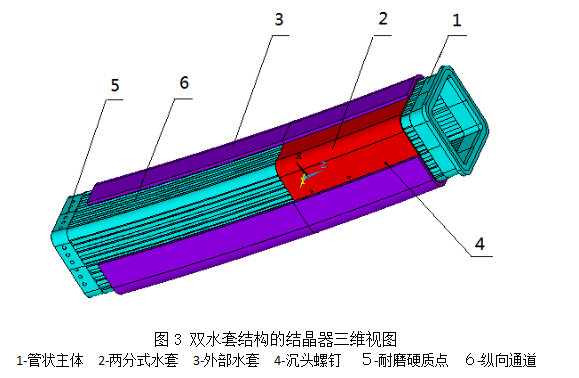

對于鑄坯角部的二維冷卻，普通水縫式的冷卻不能解決其二維傳熱的問題，而高效結晶器銅管可以通過角部水通道的設計，實現銅管與鑄坯角部換熱問題. 此外設計采用雙水套式的結構所構成的冷卻液通道，即保證了結晶器與被凝固金屬之間的均勻換熱，又通過減小金屬液面位置附近的水流面積，提高該位置的冷卻液流速的方法，增加該位置冷卻液與管狀主體之間的換熱系數，從而降低該位置結晶器的熱面溫度，減小機械應力及塑性變形。其結構形式如圖3所示。

對于如何進行開槽設計，研發團隊采用了有限元計算的方法，對不同開槽的設計參數進行優化，保證開槽后的結晶器銅管在凝固過程中保持與結晶器內凝固坯殼之間的均勻換熱，從而最終確定設計參數。如圖4所示。

2.1.3、玻璃鋼水套

能夠?qū)崿F(xiàn)高拉速，最重要的一點就是坯殼的均勻形成。而坯殼均勻最總要的保障之一就是水縫的均勻，而水縫即結晶器銅管與水套之間的間隙，因此保證高精度的水套內腔尺寸對于提高拉速起到了至關重要的作用。根據我們調研的結果，很多廠家就是因?yàn)樗�套的加工誤差或安裝問題導致水縫不均，從而引起漏鋼、脫方等問題。

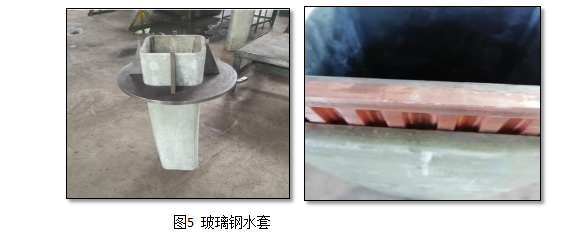

國內普遍采用焊接和拉拔成型的不銹鋼水套，這種安裝方式降低了水套精度和制造的穩定性，從而給提高拉速增加了難度。我們選用了專利產品-玻璃鋼水套替代傳統的不銹鋼水套，大大提高了其銅管的安裝精度，刻槽型銅管與玻璃鋼水套的配合在4-5m/min拉速下的試驗下，表現出相當穩定的生產狀態，當流次一月內在工作拉速4.3-4.5m/min下沒有出現過脫方和漏鋼斷流現象；此外，通過現場5m/min的拉速時數據監測驗證，同等情況下其使用電攪時可下調50A的電流強度；相比于傳統的不銹鋼水套，玻璃鋼水套還具有質量輕，阻磁少，不易變形等優點。

2.2、超高拉速保護渣

近年來，隨著連鑄技術的進一步發展和高效連鑄技術越來越受到企業重視，就實現高拉速，提高連鑄機生產效率及鑄坯質量開展了大量研究。從宏觀來看：保護渣對鑄坯表面質量的影響在于表面縱裂紋、表面夾渣，卷渣造成的皮下夾渣；從微觀來看：調整保護渣各成份組成對控制保護渣熔速，傳熱能力，結晶溫度的影響至為重要。

超高拉速保護渣的有以下兩個特點：

1）、由于拉速提高，通過結晶器的熱流增大，結晶器內原有的熱平衡打破，出口處坯殼變薄，結晶器所受的摩擦入增大，容易造成鼓肚和漏鋼。

2）、由于拉速提高，渣耗量降低，流入結晶器與坯殼間的液渣形成的渣膜難于滿足結晶器的潤滑要求 ，使鑄坯產生裂紋缺陷并造成漏鋼事故。

   由于高拉速的上述特點，從常規連鑄到高拉速連鑄經常遇到兩大難題——漏鋼和鑄坯表面質量差，故提出如下幾個要求：

1）、適宜的渣耗量，隨著拉速的提高，保護渣耗量減小，摩擦力增大，我廠經驗中4.1m/min及以上消耗量控制在0.25kg/t~0.35 kg/t范圍內。

2）、良好的潤滑性，結晶器壁與坯殼間的渣膜厚度適宜且分布均勻，以降低結晶器摩擦力并使其傳熱均勻，從而防止裂紋的產生，保護渣應具有較低的熔點、凝固和結晶溫度，以保證結晶器的潤滑和傳熱，我廠保護渣熔點在1020-1040℃、溶速25-30s。

3）、有良好的溶解和較強的吸夾雜、適宜的析晶能力，以滿足鋼種熱流要求，故堿度提高至0.85-0.95。

2.3、高效連鑄二冷技術的應用

2.3.1、二冷區配水的幾個概念

    連鑄過程是熱量和質量的傳輸過程，高效連鑄大幅度地提高了拉速，很多廠家認為加大二冷的配水量使坯殼迅速生產，以避免漏鋼的現象發生。

  二冷配水的設計中，傳熱系數是最重要的參數，二冷區的傳熱系數受大量因素所影響，如噴嘴形式、噴嘴與鑄坯的距離、水量、水壓等方面。通過水流密度影響傳熱系數，而冷卻水的溫度和鑄坯表面溫度直接影響傳熱系數。

2.3..2、二冷區間改造驗證

1）、一區噴嘴內孔直徑由4.8mm改為5.4mm，噴嘴噴射角度由75度改為65度，，水量由25m3/h提高至45 m3/h。

2）、將三區水條前端共計8個噴嘴劃分至二區，增大其二區水量，彌補鑄機上段冷卻強度，而三區水量富余得到減少，同時四區水條增長，噴嘴數量由12個增加至20個。

2.3..3、二冷配水

我廠以生產普碳鋼為主，故配水方式采用強冷卻方式，增大冷卻凝固系數，縮短凝固時間，因此在同樣的冶金長度下，可提高拉速，也就提高了連鑄機生產率。強冷卻的比水量為1.7～1.9L/kg。

三臺鑄機：結晶器冷卻水壓力達1.0MPa，二次冷卻水采用高壓、全水噴淋冷卻，供水壓力達2.0MPa以上，鑄機二冷水壓水1.75MPa以上，比水量達1.9l/kg。

表2   二冷段數據

研究表明：高效、高拉速連鑄機必須采取強冷卻方式，同時要增加冷卻段的長度，而不是單純?cè)黾铀�量，國外新建的連鑄機一般選用較大弧形半徑，而我廠連鑄機已受限制，故只能通過此方式進行改變，事實證明對提高連鑄的產量和鑄坯內部質量有很大好處。

2.4、多排足輥的應用

結晶器足輥位于結晶器下方，隨結晶器振動臺一起做振動仿弧運動，為高溫鑄坯作支撐和導向作用。在三維蠕變有限元鼓肚計算系統開發基礎上，結合小方坯提拉速實踐經驗，給出了一套確定足輥長度的方法、工具和標準，來指導足輥長度設計，一方面適當?shù)淖爿侀L度用來保證高拉速下鑄坯形狀和質量，另一方面盡可能少的足輥又能降低生產的維護量。

同時從理論上分析，雙排足輥有利于結晶器銅管的保護以及鑄流的順暢，但是由于方坯連鑄容易漏鋼，一旦漏鋼事故發生，帶足輥的結晶器很難清理，很多鋼廠并不愿意采用多排足輥而采用單排甚至不用足輥。而我廠高拉速鑄機，采用雙排足輥后，大大提高了坯殼生長的均勻性，減小了漏鋼幾率，鑄坯脫方明顯減少，同時在一定程度上也大幅度的延長了銅管壽命。

表3   銅管使用狀況數據跟蹤表

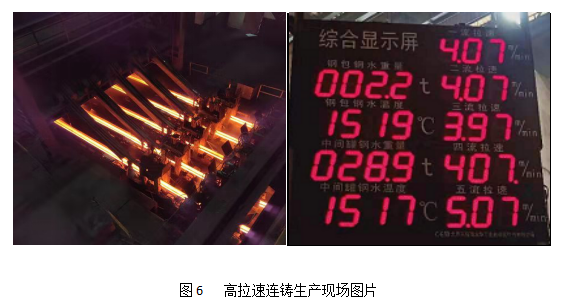

通過采用上述高效連鑄新技術，使得陽春新鋼鐵連鑄生產取得高效穩定的生產效果，鑄機平均拉速穩定在4.11m/min，最大拉速達到5.07m/min，如圖6所示。鋼產量由2016年的260萬噸增加到2018年的320萬噸，2019年將達到345萬噸，產量的增加使得企業獲得巨大的經濟效益。

3、結論

1）本文通過實踐和計算，總結出了高效小方坯連鑄機設備、工藝設計相關指標，包括足輥個數、二冷形式、二冷配水水量要求、保護渣理化指標、噴嘴的選型等；

2）通過了連鑄高拉速鑄機的改造、研究，為后續高效鑄機進一步提速，提供了指導方向，同時多項新技術的開發，在實際現場生產中取得了較好效果，將目前小方坯最高拉速提高到5.07m/min水平。
