高效全鋼種小方坯連鑄機二冷設計準則探討

譚杜

（陽春新鋼鐵有限責任公司529600）

摘要：對于高效全鋼種小方坯連鑄機的實現，二冷設備和工藝至關重要。本文在實踐和模型計算基礎上，對二冷設備設計的各個方面給出了指導性建議，包括冶金長度、二冷區總長以及二冷形式等。并提出采用相對柔和且均勻的冷卻是高效二冷工藝制定的核心思路，有針對性地給出了150×150mm小方坯，拉速大于3.0m/min后，采用全水噴嘴，不同鋼種比水量范圍為1.5~1.9 L/kg；除足輥外采用氣霧噴嘴，不同鋼種比水量為0.7~1.2L/kg。

關鍵詞：小方坯；高效連鑄；二冷；設計；設備、工藝；比水量

The study on second cooling design criteria aimed at high efficiency billet casting for full steel grades

Tandu

(Yangchun new iron and steel CO.,LTD,)

Abstract: Facilities and process parameters of the secondary cooling system is critical to realize high efficiency billet casting for full steel grades. Present authors give suggestions on the design of secondary cooling equipment, based on the industrial practice and model computation including metallurgical length, length of the secondary cooling zone and the type of secondary cooling. Relatively mild and uniform cooling was proposed as the most essential constituents of the high efficiency secondary cooling. During the casting of billets with cross section dimension of 150×150mm, specific water flow was in the range of 1.5~1.9 L/kg for diversified steel grades with casting speed exceeded 3.0m/min and use of full water spray nozzles, while the value would be in the scope of 0.7~1.2L/kg if aerosol spray nozzles were adopted out of the foot-roller region.

Key words: billet; high efficiency continuous casting; second cooling; design; equipment; technology; water ratio

1 前言

相比較于傳統連鑄，高效連鑄對二冷部分的設備參數提出了更高的要求，并且是硬性指標。比如冶金長度，如果不足則肯定無法實現高拉速，同時如果二冷區總冷卻長度、二冷劃分不合理就無法實現鑄坯的均勻冷卻，隨著拉速的提高，鑄坯質量會受影響，從而成為高拉速的限制環節。因此，二冷部分的設備設計是鑄機實現高拉速的重要保障。

就工藝方面來說，高拉速條件下，期望通過二冷水的強弱來控制、塑造鑄坯質量的思想變的不太現實，更可靠的做法是通過保證在澆注過程中使鑄坯獲得均勻的冷卻（包括橫向以及沿拉坯方向），從而順利通過二冷，且不增加鑄坯質量缺陷，尤其是對品種鋼。針對鑄坯凝固過程形成的自然缺陷，如果不能滿足后期軋材的要求，只有通過別的技術改善或者消除，比如輕壓下和重壓下技術^【1、2】等。

本文基于高效小方坯的現場實踐^【3】和模型計算，探討了高效小方坯的二冷部分的設備設計和工藝制定思路，期望能有利于工程設計和現場生產。

2 二冷設備設計因素

2.1最小冶金長度確定

冶金長度（定義：從彎月面到切割點的長度）是限制拉速提高的硬性指標，如果鑄坯到切割點還沒有完全凝固，即冶金長度小于鑄坯的凝固末端，會導致切割漏鋼事故。

圖1給出了不同斷面鑄坯凝固末端隨著拉速的變化趨勢，二冷強度會影響凝固末端位置，所以同時給出了計算所用的比水量范圍。鑄機冶金長度顯然要大于凝固末端，據此結合圖1可以得出不同斷面高拉速所需的最小冶金長度。從圖1中可以看出：隨著拉速的提高，凝固末端后移，需要更長的冶金長度來保證安全生產。

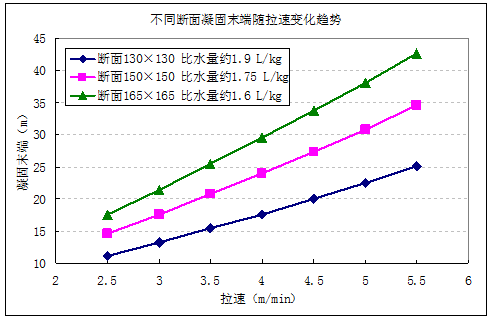

圖1 不同斷面凝固末端隨拉速變化趨勢

Fig.1 The trend of solidification end with velocity and different section

圖1給出了計算對應的二冷比水量，顯然比水量越大則凝固末端越小。反過來，如果冶金長度已固定且成為提高拉速的限制環節，則可以在滿足鑄坯質量前提下通過提高二冷強度的方式來加速鑄坯凝固。

2.2 二冷總長確定

對于小方坯鑄機，二冷區并非像板坯一樣全部覆蓋，而是只有一段區間進行了噴水冷卻，剩余為空冷，表面冷卻強度會顯著減低，對于高效連鑄，如果二冷總長不足夠，出二冷后的鑄坯由于沒有水冷覆蓋，會出現較大的表面回溫。舉例如二冷總長為10m情況下，鑄坯在出冷卻區后，拉速為1.6m/min的曲線，由于拉速低，鑄坯坯殼足夠厚，內部的熱量不容易傳導到鑄坯表面，同時因拉速低，到達二冷結束地方鑄坯內部的熱量已經很少了，所以即使在沒有冷卻的條件下，依然不會有回溫的產生；而隨著拉速的提高，出二冷后鑄坯的回溫會逐漸加大，當拉速為3.0m/min時，一方面出二冷后鑄坯內部依然有較多的熱量，另一方面坯殼相對較薄，熱量能較快的傳導出來，所以鑄坯表面有較大回溫，此時容易導致裂紋等內部質量發生。

比如針對于150×150mm斷面，要實現4m/min的拉速，冶金長度應該大于24m，而要實現5m/min的拉速，冶金長度應大于31m！

圖2 不同拉速下的鑄坯回溫

Fig.2 The temperature-raising on deferent velocity

基于以上分析，根據斷面、不同拉速，給出二冷區總長建議。當然，從凝固原理上講，通過制定合適的二冷工藝，適當提高二冷出口處的表面溫度，可以減小出二冷區后鑄坯的最大回溫，但從設備設計上講，必須能滿足不同冷卻工藝對二冷總長的要求。

2.3 二冷區影響

在二冷總長足夠的情況下，各個冷卻區的劃分會影響鑄坯質量。一般而言，根據傳熱規律，冷卻區的劃分應該從前到后，逐漸變長。前面冷卻區太長，會導致冷卻區內回溫大，同時相同冷卻強度下（即出冷卻區的表面溫度相同），冷卻區內最大回溫可達到≥80℃！可見冷卻區劃分的重要性；（2）在相同的冷卻區長度條件下，強的冷卻會加劇冷卻區內的最大回溫，這個結論和出二冷區后鑄坯回溫的結論是一致的，反過來可以通過改變冷卻強度的方式在一定程度上適應不合適的冷卻區劃分。

3 高效二冷制度設計思路

圖3是在國內某鋼廠實驗結果，斷面為150×150mm，拉速為3.7m/min，鋼種為HRB335，其中二冷采用高壓全水冷卻，總管壓力為1.6MPa，比水量為1.7L/kg。

圖3為凝固組織統計結果，從中可以看出，高拉速下的鑄坯凝固組織和低拉速基本相同：從表面的激冷層到枝晶組織，再到中心等軸晶組織，依然有約40%的等軸晶率，甚至于等軸晶率還略大于低拉速，這是因?yàn)楦呃�速條件下，二冷區只能覆蓋一定的坯殼厚度，在出二冷后，凝固前沿的冷卻速率急劇降低，會形成中心等軸晶區。并且隨著拉速的提高，中心等軸晶區有加大趨勢。但是高拉速時，采用較大的比水量，如果出二冷后鑄坯回溫較大或者冷卻區內水量過渡不理想，很容易導致內部缺陷。

圖3 某鋼廠150×150mm小方坯3.7m/min拉速下的凝固組織

Fig.3 The microstructure of 150mm billet in 3.7m/min velocity

   基于此，提出高效連鑄二冷的兩種工藝思路：

第一種：從足輥開始所有冷卻區都采用較強的冷卻，能提高冷卻效率，如圖4中方案1和方案2所示。缺點是出冷卻區的鑄坯表面溫度會比較低，在二冷總長不夠的情況下（如方案1），表面回溫會很大，會惡化鑄坯內部質量。而在二冷總長足夠的情況下（如方案2所示），這種冷卻工藝是一個可選的方式，同時要根據現場噴嘴的實際冷卻效果做適當調整以避免內部質量惡化。這種方式也僅適合普碳鋼；

第二種：采用較為柔和的冷卻方式，如圖4中方案3所示，通過盡可能保持冷卻均勻的方式使鑄坯通過二冷，也避免了出二冷后的鑄坯回溫過大，從而最大限度地降低產生鑄坯質量缺陷的二冷因素。這種方式不僅適合品種鋼，也適合普碳鋼。

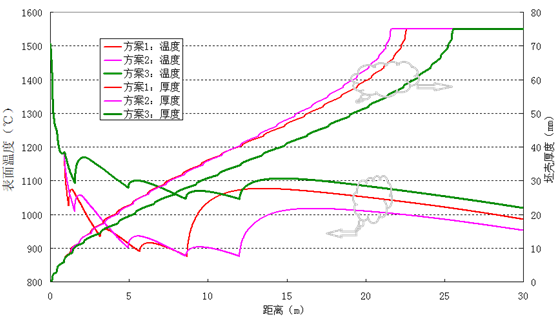

圖4 不同高效冷卻工藝溫度曲線

Fig.4 The temperature curve of deferent cooling process

所以，針對高效全鋼種小方坯，期望通過二冷水的強弱來控制、塑造鑄坯質量的思想變的不太現實，采用相對柔和且均勻的冷卻是制定工藝的核心思想。通過實踐和模型計算，對于150×150mm小方坯，拉速大于3.0m/min后，采用全水噴嘴，不同鋼種比水量建議為1.5~1.9 L/kg；除足輥外采用氣霧噴嘴，不同鋼種比水量建議為0.7~1.2L/kg。針對鑄坯凝固過程形成的自然缺陷，如果不能滿足后期軋材的要求，只有通過別的技術方式改善或者消除，比如輕壓下和重壓下技術等。

4 結論

1）本文通過實踐和計算，給出了高效全鋼種小方坯連鑄機設備設計相關指標，包括冶金長度、二冷總長以及二冷形式等；

2）通過實踐和計算，提出了高效全鋼種小方坯二冷工藝思想是采用相對柔和且均勻的冷卻，并據此有針對性的給出了比水量范圍。

參考文獻：

[1]蔡開科等著  連鑄結晶器  北京：冶金工業出版社，2008  9、68頁

[2]錢亮,李富帥,周干水等. 小方坯高效連鑄技術成功實現[N]. 世界金屬導報,2016.8.16.煉鋼連鑄B03
