非穩態下連鑄水口絮流加劇的原因及改進

付強

（河北鑫達鋼鐵有限公司，遷安市，064400）

摘  要：2009年11月份國豐一煉鋼120噸生產區域試制汽車板IF鋼取得階段性成果，在穩定執行雙聯工藝鋼水狀況相同的情況下，連鑄非穩態澆注因素會造成浸入式水口的嚴重絮流。本文對影響連鑄澆注工藝操作穩定的因素進行研究分析，以進一步穩定連澆過程控制，提高終端產品質量。

關鍵詞：絮流；塞棒開口度變化規律；非穩態澆注因素

Cause and improvement of water flow flocculation in continuous casting at unsteady state

FU Qiang

（Hebei Xinda Steel Co., Ltd.  Qian 'an 064400）

ABSTRACT: In November 2009, the trial production of IF steel for automobile sheet in Guofeng No. 1 steelmaking area reached a stage result. Under the same condition of molten steel in the dual process, the unsteady pouring factors of continuous casting will cause serious flocculation in the submerged nozzle. In order to further stabilize the continuous casting process control and improve the product quality, the factors affecting the operation stability of the continuous casting process are studied and analyzed in this paper.

Key words: floc flow；stopper opening degree change rule； unsteady pouring factor

1 前言

RH處理鋼水連澆水口絮流一直是制約產品質量和生產順行的關鍵因素[1-3]，雖然國豐第一煉鋼廠自8月份開始采用LD—LF—RH—CC雙聯工藝，但是并沒有實現連澆穩定生產，本文對影響此鋼種連鑄澆注工藝操作穩定的因素進行研究分析，以進一步穩定連澆過程控制，提高終端產品質量。

2 連鑄水口絮流機理

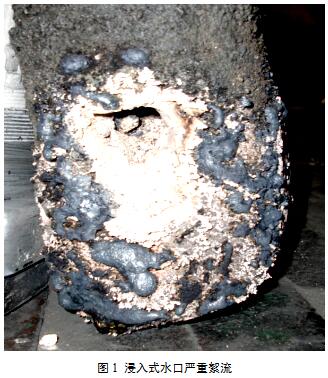

為了控制鋼中氧含量和進行深脫硫，轉爐、LF、RH過程要加入大量的脫氧合金對其進行深脫氧使之生成相應的氧化物[4-5]。大部分生成氧化物可從鋼液上浮進入鋼包渣去除，但是仍有一部分會以氧化物夾雜的形式殘留于鋼液。在連鑄過程中，當鋼液從鋼包進入中包或由中包進入結晶器時，這些氧化物夾雜就會在水口內壁附著、堆積進而使水口絮流[6-8]（連鑄水口絮流見圖1）。

觀察換下絮流水口夾雜物，基本上全部為白色氧化物，經過化學檢驗發現主要成分為Al，含量超過73%，說明鋼中AlS與鋼種自由氧反應生成AL2O3在澆注過程附著在水口內壁造成絮流。80噸板坯鑄機開發SPHC過程也發生過此問題，最后采用精煉鈣處理解決此問題。但是，RH處理鋼種受設備及工藝方面影響，不具備鈣處理?xiàng)l件，所以只能采取其他途徑。

現場跟蹤結合澆注數據分析發現：在穩定執行雙聯工藝鋼水狀況相同的情況下，連鑄非穩態澆注因素會造成浸入式水口的嚴重絮流。

3水口絮流造成關鍵澆注參數的改變從而影響產品質量

水口嚴重絮流后塞棒開口度迅速上漲，造成連澆被迫更換水口的非穩定澆注狀態；絮流夾雜物注入結晶器，造成結晶器液位大的非穩定澆注狀態。結晶器液位波動與塞棒開口度的瞬時下降程線性關系，所以可以通過控制塞棒開口度減少結晶器液位波動。上述兩項澆注情況均會對最終的產品質量造成嚴重影響，12月10日中山中粵基板廠反饋我公司產品存在夾雜缺陷（見表1）。

表1 MRT2-BA缺陷產品澆注過程跟蹤數據

4塞棒開口度變化規律及實踐推論

4.1 塞棒開口度變化規律

涮槽常規鋼水起步后連澆超低碳鋼開口度上漲8-10mm；起步澆注超低碳鋼開口度上漲4-6mm。說明鈣處理鋼水與非鈣處理鋼水混澆生成新的氧化物夾雜，對鋼水可澆性造成影響（并且產生2根降級混澆坯），所以應采用RH超低碳鋼起步。正常連澆開口度上漲1-2mm/爐。

因頂渣處理效果差，在每爐澆注后期，開口度易發生大的波動；因鋼包下渣，澆注熱交換坯（混澆鋼水）時，開口度易發生大的波動；澆次后期水口絮流比較嚴重，此時開口度易發生大的波動，造成輕則夾雜物沖下、結晶器液位大的波動，重則更換浸入式水口。

澆次前期控制低拉速澆注狀態，夾雜物大量在中包水口聚集，當拉速波動時，沖入浸入式水口并附著在水口內壁，造成開口度上漲幅度大。（見圖2）

4.2 實踐推論

中包起步受鋼水二次氧化、中包液位波動、澆注速度波動、澆注模式轉換、氬氣調節、鋼水過程溫度梯度變化等非穩態澆注因素影響，塞棒開口度上漲幅度比較大。

起步操作穩定后，鋼水中的氧化類夾雜物持續在水口內壁附著，隨著澆注時間的延長附著物逐漸增多，導致鋼水流通量不夠，此時塞棒開口度開始上漲，當附著物達到一定數量并且相互間結合不緊密的情況下，開始有夾雜物隨鋼液流入結晶器，造成塞棒開口度和結晶器液位的異常波動，當鑄機產生非穩態澆注因素會加劇水口的絮流程度。

5 連澆非穩態因素分析及控制措施

5.1 過程溫度控制

過程溫度控制過高會加劇鋼水的二次氧化，使鋼中夾雜物總量上升影響產品質量，并且會提高煉鋼成本；過程溫度控制過低會使鋼液中氧化類夾雜物過飽和析出，加劇水口絮流甚至造成水口凍結，對穩態澆注造成影響；穩定的中包澆注溫度是恒定澆注速度的前提條件。因此鋼包到鑄機平臺后，馬上加蓋保溫，鋼包蓋吹氬防止高溫鋼水二次氧化，全工序必須以連鑄為中心，嚴格執行中包目標澆注溫度。（現行超低碳鋼過程溫度控制要求見表2）

表2 現行超低碳鋼過程溫度控制要求

實際生產因鋼水不能及時供應連鑄，低拉速非穩態澆注控制維持連澆，所以應適當提高澆注溫度，以保證相對穩定的澆注狀態。（修訂后超低碳鋼過程溫度控制要求見表3）

表3修訂后超低碳鋼過程溫度控制要求

備注：起步待澆時間控制在10-20分鐘；連澆待澆時間控制在5-10分鐘。LF、RH、CC測溫系統偏差大，不能及時反映工序過程溫度銜接控制情況。品種鋼研發可以試用品質穩定的測溫偶頭，以確定工序過程溫度控制參數。

5.2 保護澆注控制

5.2.1 鋼包保護澆注

鋼包開澆燒氧裸澆、鋼包套管碗部有冷鋼、氬氣調節不合理會影響鋼包保護澆注效果，會使鋼液中氧位上升，嚴重影響成材率及澆注狀態。所以采用無碳引流砂減少鋼包燒氧操作，嚴格執行工藝規程每爐次清除鋼包套管碗部冷鋼、合理控制氬氣量。

5.2.2 鋼包下渣

強氧化性鋼包渣進入中包，使中包內的氧化夾雜急速上升，對連鑄穩態澆注造成影響，應盡量減少下渣量，所以應采用“見渣關包”措施。

5.2.3 中包保護澆注

中包液面嚴禁裸露澆注，開澆第一包中包渣較少，所以應加入大量覆蓋劑保證液面不裸露。

5.2.4 頂渣處理效果

   RH鋼包頂渣達不到處理效果，造成鋼包澆注后期鋼水氧位較高，當澆注鋼包剩水時，塞棒開口度上升明顯，所以必須提高頂渣處理效果。

5.3 流場控制

5.3.1 澆注速度控制

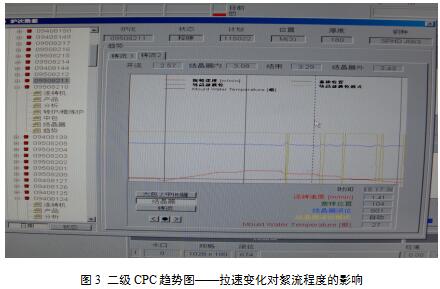

由二級CPC趨勢圖可以看到，澆注速度的波動會加劇絮流程度（見圖3），因此必須找出最佳澆注周期以確定最佳澆注速度。起步操作穩定后將拉速升至最佳澆注速度恒定控制。

5.3.2 中包保護澆注氬氣調節

中包保護澆注氬氣調節不合理會影響中包水口至結晶器的流場控制，從而加劇水口絮流程度，現場跟蹤試驗得出：塞棒氬氣采用5NL/min，上水口氬氣采用3NL/min，板間氬氣采用3NL/min正常澆注恒定控制，可以保證連澆穩定；

5.3.3 中包液位

增加鋼水在中包的平均停留時間，穩定中包液位可以減緩絮流程度，因此，開澆第一包中包鋼水達到20噸時進行起步操作；正常澆注中包鋼水重量控制在42±1噸，品種鋼連澆爐數不大于8爐塞棒可以不更換渣線；連澆鋼包停澆前將中包鋼水重量提升到上限噸位；鋼包開澆如發生燒氧操作，中包液位不低于35噸，不進行降速操作。

5.3.4 澆注模式

手、自動澆注模式的轉換也會加劇絮流程度，因此，非換水口、嚴重絮流澆注狀態可以采用手動模式，其他情況一律采用自動模式澆注。

5.3.5 塞棒零位設置

當前澆注RH處理鋼水，連鑄絮流是一種普遍現象，所以應將塞棒零位設置作調整，盡量推遲更換水口的時間。經實踐證明塞棒零位設置為55±2mm可以滿足相對穩態的澆注。

5.3.6 浸入式水口插入深度

插入深度對絮流程度沒有明顯的影響，但是當前為保證比較穩態的澆注，中包保護澆注氬氣調節偏大，對結晶器流場有一定影響，所以可以中上線控制，插入深度150-180mm比較合理。

5.4 生產節奏控制

鋼鐵企業生產組織為硬性連接，當一個生產環節產生問題就會致使全工序生產組織混亂，甚至生產中斷，所以每道工序必須為下道工序生產做充分的準備，全工序以連鑄的生產節奏為中心組織生產（見表5）。根據我廠設備及工藝生產能力制定上表并對工藝規程中澆注速度控制進行修訂（見表6）。

表4 工序時間節奏控制表

注：轉爐、LF、RH處理時間為冶煉至吊包時間；輔助時間包括吊包、坐包及鎮靜時間。

表5 坯型最佳澆注周期

穩定的鋼包凈重、中包溫度、澆注速度才能滿足澆注周期的穩定。但是澆注斷面寬度越大，鑄機目標拉速越低，當達到1300mm時，為保證鋼水的正常連澆，鑄機目標拉速只能采用低拉速澆注狀態，如果終端產品對寬度有要求時，低拉速澆注狀態的產品發生質量問題的概率可能會比較高，所以轉爐、LF、RH及輔助在工序時間控制上應進一步深挖潛能。

6結論

（1）鋼水二次氧化和流場波動是導致連鑄水口絮流程度加劇的主要原因。此類非穩態澆注操作會使鋼中夾雜物總量上升，對最終產品質量造成影響。

（2）原工藝條件下連澆4-6爐，更換2只水口，通過對連鑄水口絮流的原因分析并跟蹤塞棒開口度變化規律，對澆注方案工藝操作要點進行了細化控制，連澆提高到8爐且不需更換水口。
