宣鋼1#高爐爐役后期操作與維護實踐

李小成  王斌  呂志敏  閆軍  褚潤林  蘇愛民

(河北鋼鐵集團宣鋼公司煉鐵廠，河北 宣化 075100)

摘 要：對宣鋼1#高爐爐役后期在強化冶煉與高爐長壽方面所做的工作進行了總結分析。通過采用優化上、下部制度，加鈦礦護爐，加強鐵口維護管理，爐體灌漿等操作技術措施，1#高爐在爐役后期實現了穩定順行生產，延長了高爐壽命。

關鍵詞：高爐 爐役后期 操作制度 鈦礦護爐

1 概述

宣鋼1#高爐始建于2006年12中旬，于2008年3月15日投產。實際爐容為2657m3。高爐爐身采用全冷卻壁設備，從爐底到爐喉鋼磚下沿共設14段冷卻壁。爐腹、爐腰、爐身下部區域采用4段銅冷卻壁，其余均為鑄鐵冷卻壁。高爐內襯采用陶瓷杯炭磚水冷爐底、爐缸結構。爐底總厚度2800mm，爐底下部砌筑國產半石墨炭磚（3層高1200mm），爐底上部砌筑國產超微孔炭磚（2層高800mm），爐底最上部砌筑兩層陶瓷杯磚（高800mm），爐缸外側環砌進口UCAR碳磚（高5314mm），爐缸內側砌陶瓷杯磚，銅冷卻壁熱面采用150mm厚的特種噴涂料。冷卻系統采用軟水密閉循系統，對高爐的重要設備（冷卻壁、爐底、風口小套、中套、熱風閥及倒流休風閥）實現全軟水冷卻。

2 主要問題

2018年4月14日1號鐵口倒場停用后，1#鐵口區域爐缸碳磚溫度T559呈上行趨勢，4月16日后溫度上行幅度增大，4月27最高上行至563℃。如不及時采取有效措施勢必會對高爐役后期的穩定生產帶來嚴重的安全隱患，因此如何在爐役后期保證安全穩定生產成為1#高急需解決的問題。　　

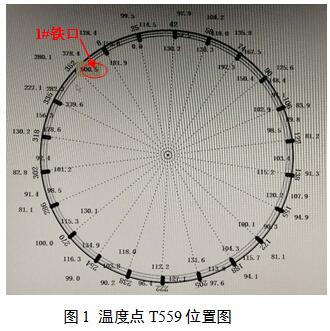

測溫點T559位于1#鐵口正對下方偏西，第9層碳磚位置，標高7960mm，插入深度350mm、距爐缸中心6650mm。見圖1。

1#鐵口區域爐缸碳磚溫度T559在4月14日1號鐵口倒場停用后呈上行趨勢，4月16日后溫度上行幅度增大，到4月27日T559由362℃上行至最高563℃，2018年4月20日，現場對1#鐵口水溫差進行了測量，1#鐵口水溫差為0.3～0.4℃，鐵口區域變化不大為40℃左右。

參照拉姆熱工計算公式，對1#高爐爐缸炭磚侵蝕厚度初步測算，其測算結果如表1。

表1 高爐爐缸炭磚侵蝕厚度對照表

由上表可知，1#鐵口附近最薄弱區域侵蝕厚度約450mm，剩余碳磚厚度800mm左右，必須采取有效的護爐措施，減緩爐缸碳磚侵蝕進程，實現高爐穩定生產及長壽。

3 原因分析

3.1 風量、冶強提高

1#高爐進入2018年后爐況持續穩定順行，風量、產量水平顯著提高，風量由之前4900m3/min，提高至5100m3/min以上，產量由之前的5900t/d，提高至6100t/d。隨著風量、產量、冶強的提高，爐缸環流加劇，對鐵口碳磚的侵蝕導致碳磚溫度升高。特別是1#、2#鐵口附近各點都有不同程度的上升。另外1號鐵口4月14日停用后可能由于鐵口泥包受沖刷變小導致鐵口區域碳磚溫度升高，其中2號鐵口也有在停用期間出現溫度上行現象。

3.2 爐缸死焦堆體積增大，鐵水環流加劇

在原燃料質量較差的情況下為保證爐況順行號高爐采取抑制邊緣氣流、發展中心氣流的上部裝料制度而發展中心主要采取的措施就是增加中心焦炭量。在原燃料條件不好（尤其焦炭質量不好）的情況下，過分增加中心焦炭量勢必會造成爐缸死焦堆體積增大降低爐缸料柱的透氣、透液性，從而加大了爐缸鐵水的環流效應加速鐵水對爐缸側壁炭磚的侵蝕速度。

3.3 爐況長期穩定性較差

1號高爐開爐后的生產過程中, 由于設備、生產技術和管理多方面的原因造成高爐多次失常。處理爐況過程周期長，爐況失常后，爐內采用集中加凈焦修正爐型、加錳礦、螢石洗爐等措施，失常期間高爐崩懸料頻繁，連續座料大量生料進人爐缸, 這些都加劇了爐缸耐火材料侵蝕。

4 生產操作與維護實踐

4.1上部裝料制度調整

調劑的整體思路是在高爐順行的基礎上適當抑制邊緣氣流，減輕邊緣氣流對磚襯壁體沖刷，調整前后裝料制度如表2。

表2 1#高爐裝料制度的變化

采用礦4環焦6環的裝料制度，在適應外圍原料變化的情況下，縮小角差，保證了穩定的中心氣流，抑制邊緣氣流發展。

1號高爐礦批由之前的63 t逐步擴大到目前的69～70 t，礦批的擴大一方面增加焦窗厚度，另一方面也減少了混合料層的界面效應，較好地抵消了大風量帶來的高壓差效應，使高爐阻損降低有利于爐況的穩定，進一步穩定了邊緣氣流。

4.2下部送風制度調整

下部調劑采取縮小風口面積，休風堵1#鐵口上方風口和加長風口長度等下部調整措施，不僅可以實現上述目標，還可以達到在相同風量情況下增加鼓風動能，吹透中心的效果，這對上部中心氣流的順暢和爐缸死焦堆體積的縮小均有利。2018年5月1#高爐風口調整如表3。

表3 1#高爐風口使用情況

4.3鈦礦護爐

由于爐缸炭磚侵燭后是不可恢復的，所以就必須采取種措施能夠有效地在侵蝕部位形成穩定保護殼。由此配加鈦礦護爐技術成為大型高爐爐役后期經常采取的一種措施。宣鋼1#高爐爐內采取停配塊礦提高入爐鈦負荷，鈦負荷由8.6kg/t左右提高至9.6kg/t

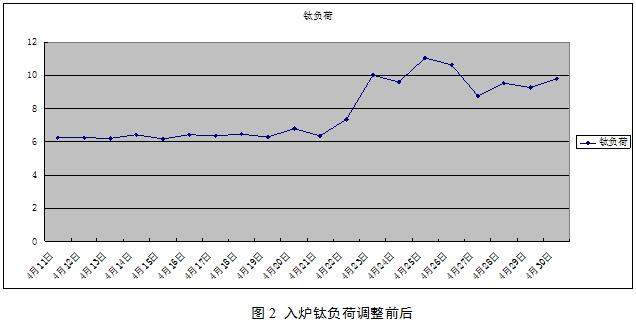

左右。同時采取配加鈦礦提高入爐鈦負荷，準備配1.5噸/批鈦礦，鈦負荷由9.6kg/t提高至12.0kg/t。調整前后鈦負荷變化如下：

4.4爐體灌漿

利用定休機會對爐缸灌漿孔打開檢查排氣和排水情況，并及時在嚴格受控條件下實施爐缸的灌漿操作，及時將爐缸爐墻冷側可能出現的氣隙和煤氣通路填充密實，以實現爐缸爐墻的無氣隙化運行。壓漿過程中必須嚴加控制，以防止灌漿壓力過高對墻體產生危害，一般灌漿壓力不宜超過1.5MPa。

5 效果

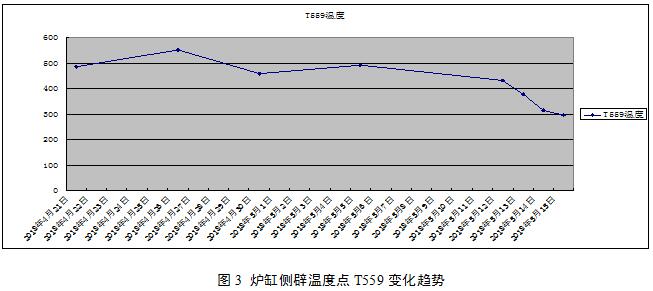

通過以上措施爐缸溫度和邊緣氣流得到了有效的控制，爐缸溫度升高點T559變化如圖3：

通過以上針對性管理及應對措施，宣鋼1號高爐爐體冷卻壁破損得到抑制，爐缸側壁溫度整體趨于穩定，在連續保持爐況14個月穩定順行的基礎上，技術經濟指標不斷提升，2019年2月份日產合格生鐵完成6185t/d，入爐大焦比337kg/t,煤比170kg/t，為企業生產穩定及成本降低創造了良好條件。

6 結束語

（1）采取合理的操作制度，維護合理操作爐型 ，保證爐況長周期穩定順行是高爐減緩爐缸侵蝕的基礎。

（2）鈦礦護爐技術對于爐缸炭磚侵蝕的減緩具有明顯效果。通過調節爐料結構，配加鈦礦，來實現鐵中含鈦量的變換，不僅能夠達到護爐的效果，而且能夠減小加入鈦礦對高爐生產的不利影響。

（3） 高爐爐體灌漿是一項可以長期維護爐體的手段，可以有效消除內部氣隙，對改善爐體導熱有顯著作用。
