大型錠重兼容一體化鋼錠的凝固質量模擬研究

張 巖¹  孫春曉¹  張玉亭²  董立彬¹  韓 東¹  許長軍¹

（1.遼寧科技大學冶金工程技術中心；

2.石鋼京誠裝備技術有限公司）

摘  要：闡述了分體式錠重兼容錠型的設計理念，在模身上（下）口裝配不同容重的套（墊）圈以達到一模多用、錠重兼容的目的。采用METC鋼錠設計專家系統對39~45t重量兼容型鋼錠進行設計，通過數值模擬對不同兼容重量鋼錠的充型和凝固過程及其凝固質量進行對比分析，指出了考慮錠重兼容的錠型結構為鋼錠凝固特性和質量所帶來的影響。

關鍵詞：大型鋼錠；數值模擬；兼容錠型；Niyama判據

1 引言

隨著國家經濟的高速發展，尤其是在國防軍工、石油化工、電力、核能、冶金、造船、鐵路等工程對基礎部件的需求，鋼錠的重要性也就不言而喻[1-2]。不同構件對于模鑄鋼錠噸位的要求各不相同，于是大多數企業利用多種錠型結構進行裝配以適應錠重兼容需求。但是設備成本的增加以及管理困難的問題接踵而至，鋼錠質量也受到不同程度的影響。本文以分體式錠型及其錠重兼容式錠型設計為基礎[3-4]，通過對裝配在帽口（模底）與模身之間的套圈（墊圈）進行設計并組裝，以滿足澆注不同錠重鋼錠的需要。并利用數值模擬方式對不同兼容重量鋼錠的澆注及凝固過程和質量對比分析。因此，設計大型錠重兼容一體化鋼錠型構，探究在此鋼錠型構下的不同錠重鋼錠的凝固質量是本研究的主要內容。

2 實驗方案

2.1 錠量兼容一體化錠型特征

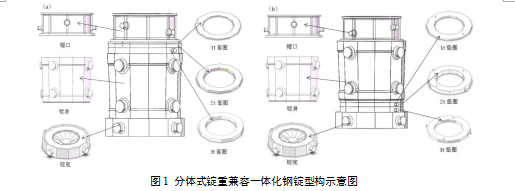

本文以39~45t上注式十二角多邊錠為研究對象，帽容比14.5%，本體平均直徑為1630mm，39t時鋼錠本體錐度為4.6%，分別搭配1t、2t、3t套（墊）圈的不同組合后可以澆鑄40~45t鋼錠，以滿足不同錠重的兼容需求。圖1（a）是裝配套圈的錠重兼容一體化錠型示意圖，圖1（b）是裝配墊圈的錠重兼容一體化錠型示意圖。

如圖1所示，兩種裝配方式都會使鋼錠的錐度、高徑比發生變化，表1列出了錠重兼容一體化錠型在不同錠重時的型構特征。用“I”與“II”分別代表套、墊圈裝配方式。從表1可以看出，當錠重從39t增加到45t，套圈式錠型本體錐度從4.60%減小到3.94%，同時高徑比從1.37增加到1.59；墊圈式錠型本體錐度從4.60%減小到3.75%，高徑比從1.37增加到1.66。在兩種裝配方案中，套（墊）圈直徑受到本體上（下）口直徑制約，在錠重相同的情況下，裝配墊圈的鋼錠型構變化更大，錐度與高徑比的變化尤為明顯。圖2(a)是應用三維建模軟件構建的實體模型，劃分網格情況如圖2(b)所示，劃分網格總數為88萬。

表1 分體式錠重兼容錠型基本參數

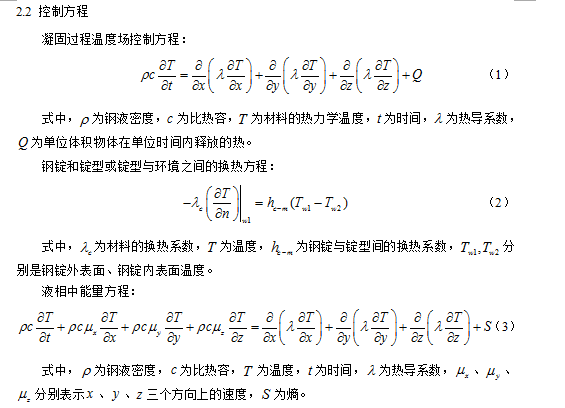

2.3 模擬參數設定

凝固過程是整個計算機鑄造模擬的核心環節。金屬凝固是一個物理化學過程，它包括熱量傳輸、動量傳輸、質量傳輸?shù)纫幌盗羞^程耦合而成的，因此傳熱傳質過程十分復雜。本研究鋼種選擇42CrMo4，主要化學成分如表2所示。錠模選用灰口鑄鐵。本文在考慮模錠間氣隙傳熱等效的換熱系數前提下，運用傅里葉定律與牛頓冷卻定律等公式，依據遼寧科技大學冶金工程技術中心鑄造材料數據庫[5]對本次研究所用參數進行調整校對。由于充型及凝固過程中的鋼液從液態逐漸凝固，因此鋼液的熱傳導系數會隨著相變而發生改變，其主要熱物性參數如表3所示，根據表3中固-液的熱傳導系數設置成線性函數。

初始條件是指計算過程中零時刻時系統內部各部分的溫度分布，初始條件的確定即為計算零時刻鑄件內部溫度、鑄型內部溫度的確定[6]。本次模擬所設置的澆注溫度為1537.76℃，過熱度為50℃。錠模預熱至80℃。耐火材料與空氣初始溫度均設置為25℃。

本研究所涉及鋼錠重量兼容6t，為了保證澆注以及凝固質量，澆注時間控制在30min左右，澆注結束后在冒口添加發熱劑及覆蓋劑，保證冒口大部分鋼液長時間處于液相狀態，有利于補縮的進行。對鋼錠的澆注及凝固過程流場、溫度場進行模擬，并對凝固結束時鋼錠產生縮孔、疏松等缺陷進行預測。

表2 鋼液主要化學成分 %

表3 鋼的熱物性參數

3 數值模擬結果分析

3.1 凝固進程

分別選取39t、42t和45t三個錠重進行研究，42t和45t均包含兩種裝配方式（墊圈和套圈）。從圖3中對應的固相凝固率（S）15%、55%和95%，可以看出這5種錠型的凝固順序基本相同。在軸向上，凝固過程是在鋼錠底部向冒口不斷推進，在徑向上，凝固過程是從錠模內壁向冒口方向呈一定角度逐步推進，最終的凝固區域均在冒口處。冒口內壁安裝絕熱板，并在澆注結束后添加發熱劑和覆蓋劑，以保證帽口內鋼液凝固時間長于本體，進而使得本體鋼液凝固得到更充分的補縮。隨著錠重的增加，鋼錠錐度也在逐漸減小，這導致凝固末期糊狀區逐漸細長化。隨著兼容錠重的增大，凝固時間也在不斷增加，這使得冒口頂端糊狀區逐漸狹窄。

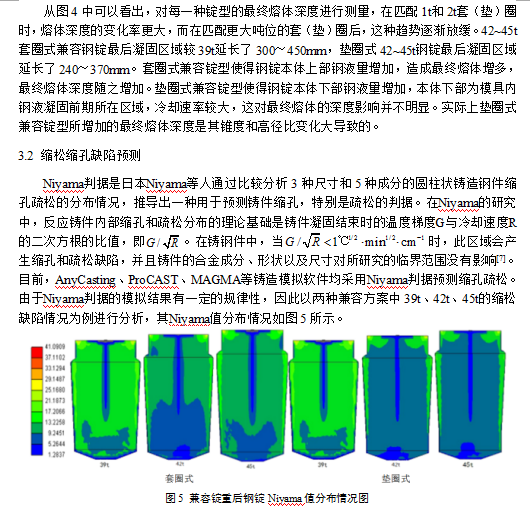

如圖5所示，鋼錠凝固終期補縮程度較差的區域集中在中軸線位置，這使得中軸線處的Niyama值明顯小于其他部位，但各兼容鋼錠中并未出現低于臨界值的區域。從圖中不難看出，中軸線處缺陷幾率較大區域隨著錠重的增加不斷向下延伸，套圈式兼容錠型隨兼容錠重增加，此區域長度從最初的1573mm延伸至1945mm；而對于墊圈式兼容錠型，該區域長度從1573mm延伸至2097mm。墊圈式兼容錠型相比套圈式兼容錠型，Niyama值普遍偏小。雖然任意區域的Niyama值均大于臨界值，但是墊圈式錠型的錠身產生縮孔的概率遠大于套圈式錠型。兩種兼容錠型的錠尾處均出現Niyama值偏低的區域。中軸線上，Niyama值隨其位置降低而呈現明顯增大的趨勢，這與生產實際相符。因此，在合理的范圍內增加兼容錠重對鋼錠的最終凝固質量不會產生較大影響。

4 結論

（1）不同兼容鋼錠都遵循從外至內、從下至上的凝固順序，符合鋼錠凝固的基本特性。隨著兼容錠重增大，凝固終期的液態金屬區逐漸向下延伸，套圈式兼容錠型在此方面表現更加明顯。在鋼錠表層與中心線位置的Niyama值遠遠小于其他位置，雖然這些位置的Niyama值仍大于臨界值，但也要警惕中心線位置出現縮孔疏松的可能性。若對鋼錠整體凝固質量要求較高時，宜選用墊圈式兼容錠型。

（2）根據數值模擬研究結果，大型兼容一體化錠型設計具有可行性，但隨著兼容錠重的增加，凝固質量受到不同程度影響。因此，值得鋼錠生產企業注意的是：實現一模多用、錠重兼容的前提是不降低鋼錠凝固質量，不建議僅因工裝和管理繁瑣而盲目擴大錠重兼容范圍。

參考文獻

[1] 顏愛民. 中國鑄造行業現狀及發展對策[J]. 鑄造技術. 2003,24(2):77-79.

[2] 徐亞東, 沈厚發, 雷丙旺, 等. 冒口高度對鋼錠內部品質的影響[J]. 特種鑄造及有色合金. 2014, 3(5): 483-485.

[3] 許長軍, 盛星星, 張常海等. 大型真空鍛造錠的結構特征[C]. 2014年鋼錠制造技術與管理研討會論文集,2014.

[4] 張雪健,彭興東,李靜,許長軍,胡林. 錠重兼容式錠型設計對鋼錠凝固質量影響的模擬[J]. 特種鑄造及有色合金,2016,(04):365-368.

[5] 胡林. 鑄錠材料數據庫[DB]. 冶金部鋼錠成材率研究中心內部資料, 2000.

[6] Karma A.Phase-Field Formulation for Quantitative Modeling of Alloy Solidification[J].Physical Review Letters,2001 ,87(11)；1-5.

[7] Niyama E, Uchida T, Morikawa M, et al. A method of shrinkage prediction and its application to steel casting practice [J]. AFS Int Cast Met J,1982,52(9) :52-63.
