雅礦豎爐汽化冷卻系統管路改造

張則剛   馬 飛   劉  明

  (新疆雅滿蘇礦業公司)

摘要  介紹了雅礦選燒廠豎爐汽化冷卻系統管路的改造，改造后運行情況良好，大水梁出水溫度和汽包壓力明顯下降。大水梁內汽水混合物比例下降，流速增加，軟化水耗量減少，大水梁冷卻效果顯著。

關鍵詞  豎爐  大水梁  汽包

1  前  言

         大水梁是球團豎爐生產中的主要設備之一。在大水梁采用自然循環方式的汽化冷卻系統中，管路結構對水力循環的正常運行起著非常重要的作用。管路結構設計合理，在熱負荷一定時，可以得到較大的循環流量，使水梁得到良好的冷卻。若管路結構設計有缺陷，大水梁和下降管將產生震動；同時大水梁金屬管壁溫度上升、局部發生蠕變，當蠕變到達極限工作應力以下時，大水梁將因蠕變而發生變形、損壞；除了對金屬結構破壞外，還會使導風墻底部磚松動脫落，嚴重時會發生導風墻傾斜、倒塌等事故，降低導風墻使用壽命。

         雅礦選燒廠8 m²豎爐大水梁冷卻方式采用自然循環汽化冷卻。自2007年5月擴容改造以來，由于循環系統設計上的缺陷，雅礦豎爐大水梁曾數次發生燒彎變形、燒穿漏水、水梁連接管處拉裂、導風墻倒塌等事故。豎爐汽化冷卻系統已嚴重影響了豎爐的正常生產運行。為此，我們對雅礦豎爐汽化冷卻循環系統進行了研究分析，提出了改造方案，并利用檢修時間實施了改造。從生產運行情況來看，改造取得了成功，汽化冷卻系統運行平穩，循環暢通。導風墻、大水梁使用壽命延長，豎爐作業率及產質量都大幅提高。

2  造成大水梁彎曲的原因分析

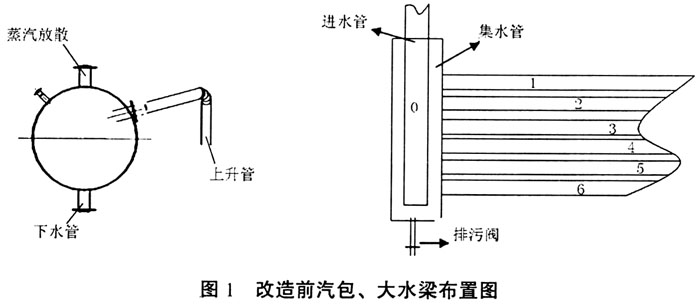

    雅礦選燒廠豎爐大水梁采用獨立的汽化冷卻系統，其主要循環流程采用二進四出。大水梁結構為12根Ø146×20 mm，材質為30GrMo無縫合金鋼管焊接而成。其中汽包出水、大水梁進水如圖l(左圖汽包、右圖大水梁)。

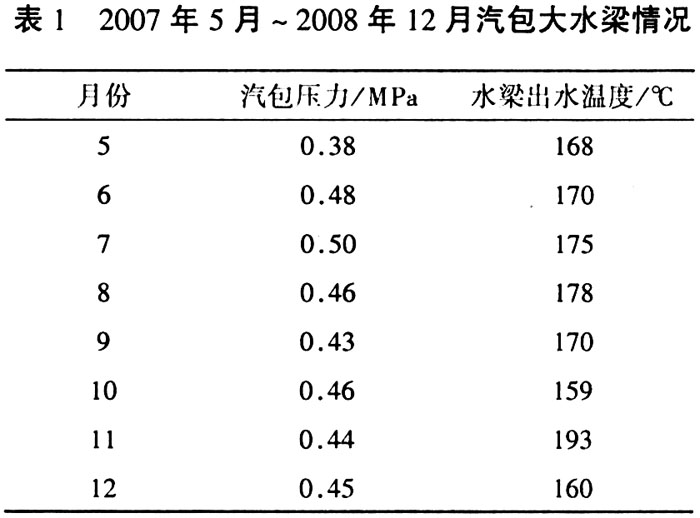

    擴容后不久，生產中大水梁震動大，易發生燒彎變形、燒穿漏水、導風墻倒塌等事故，表l所列為2007年5月～2009年12月汽包壓力及水梁出水溫度的情況。有時需停爐處理，嚴重時需更換大水梁，對生產造成了極大影響。經多次檢查分析，發現造成水梁彎曲的主要原因如下：

    1)豎爐排料忽大忽小，導致大水梁內的水急劇升溫、降溫，汽化速度忽高忽低，汽包工作壓力不穩，水位計顯示波動大，無法準確判斷水位，以至大水梁嚴重缺水。

    2)汽包上升管安裝位太高(高于汽包位，如圖l左)，水位到達一定位置時，就會堵塞大水梁上升管出口，給管內汽水混合物返回汽包造成困難，循環阻力增大。同時大水梁內蒸汽量也急劇增加，無法排出，局部受熱不均，長時間會造成大水梁干燒。

    3)汽包進水方式采用手動供水，常造成汽包滿水、缺水，以至汽包內汽水混合物比例嚴重失調，大水梁冷卻效果大大降低。

    4)汽包主放散閥關死，采用澡堂支管、下水道支管放散。支管管路長約400 m，且有多處形成“U”形管，管內積存大量冷凝水。當“U”形管內冷凝水形成的壓力大于汽包內壓力時，蒸汽無法排出，汽包壓力過高，大水梁內蒸汽急劇增加，且此時水位計極易形成假水位，處理不及時會造成大水梁局部燒穿。

    5)大水梁各管道進水采用豎式集水管分配，6根水梁一組。由于兩進水管“0”插入集水管太深(如圖l右)，造成集水管上部積存大量的高壓蒸汽，導致上面幾根大水梁內冷卻效果變差，嚴重的阻礙大水梁汽包、汽水混合物的循環。

    6)大水梁底部安裝排污閥。生產中操作工每半小時排污一次，當排污較大時，大水梁內進水若不及時，管壁上側將局部高溫，造成大水梁強度下降而彎曲。

3  豎爐汽化冷卻循環系統的改造

    雅礦選燒廠豎爐自2007年5月15日擴容改造以來，大水梁更換了三次，平均使用壽命僅為3個月。這其中汽包水梁的管路設計改造，嚴重的破壞了汽包的循環平衡。針對以上原因，2008年4月雅礦選燒廠針對豎爐已燒斷的三根舊大水梁進行了循環系統改造。改造方案如下：

    1)降低大水梁出水管入口位置，減小入口管的角度，及防止蒸汽在此處的阻力，如圖2左。
    2)將前期大水梁豎式集水管改為如圖2右所示的水平式集水器。避免管道內蒸汽積存。保證管道水路暢通。

    3)加設自動控制系統：汽包加水方式采用自動控制，設定板式水位為0±30 mm，自動上水嚴防汽包滿水位，低水位操作。

    4)完善監控系統：加設雙色水位及板式水位對比系統，保證板式水位，雙色水位計的準確性，避免假水位，同時安裝上下限報警系統。

    5)大閉路式冷卻：原排污閥不動，加一路排水管，如圖2右所示位置。將其與余熱回收器相連，經余熱回?zé)岷笤賹⑵渌腿胲浕�水池。使汽�?/span>-大水梁-余熱回收器-軟化水池形成閉路循環。這樣就降低了汽包-大水梁的壓力、溫度，增加軟化水的循環量。并且通過排水管的流量來控制大水梁出水溫度。同時將排出水的余熱回收，用于球團的爐外干燥。循環途徑如圖3。

4  汽化冷卻循環系統改造后運行情況

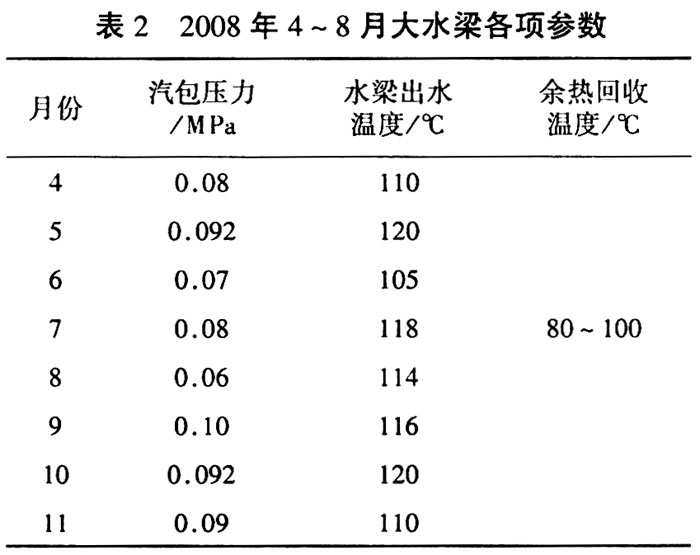

    雅礦選燒廠豎爐汽化冷卻系統管路改造后，運行情況良好，大水梁出水溫度和汽包壓力明顯下降(見表2)。大水梁內汽水混合物比例下降，流速增加，軟化水耗量減少，大水梁冷卻效果顯著。改造前所用舊大水梁(單側僅有三根)壽命延長8個月，總壽命為一年零一個月。

5  尚存在的問題

    雅礦選燒廠處于新疆沙漠戈壁深處，冬季寒冷，晝夜溫差大，常受大風或電力公司能力不足的影響，突然停電現象比較頻繁，停電后大水梁無法供水，同時軟化水路易凍結。所以須增加備用水箱和備用發電機以備停電時使用。

6  結  語

    1)豎爐導風墻大水梁汽化冷卻系統中，不同管路結構對自然循環效果有較大的影響。雅礦選燒廠在對豎爐汽化冷卻系統管路改造后，大水梁冷卻效果顯著，大水梁及導風墻壽命大大延長。

    2)在擴容改造過程中一定要經過計算，合理地優化豎爐汽化冷卻系統，以便適應產能提高后系統的正常運行。

參考文獻

l  金定安等．工業鍋爐原理．西安：西安交通大學出版社，1986．1l

2  張夢珠．工業鍋爐原理與設計．北京：水利電力出版社．1990．10
