興澄特鋼鏈篦機−回轉窯回?zé)犸L(fēng)機的改進

    李佩泉¹  丁鐵華²  沈惠國¹

(1．江陰興澄特種鋼鐵有限公司  2．江蘇金通靈風機股份有限公司)

摘要   江陰興澄特種鋼鐵有限公司120萬t／a氧化球團生產線投產后，由于回?zé)犸L(fēng)機輪磨損嚴重，壽命短，影響了生產線的作業率。為了解決這一問題，該廠針對影響葉輪壽命的原因進行了分析，在此基礎上改進了葉輪結構和葉片材質，同時改造了煙氣除塵系統，使回?zé)犸L(fēng)機的葉輪壽命由原來的4個月延長到1年。

關鍵詞  氧化球團  回?zé)犸L(fēng)機  葉輪  使用壽命

l  前言

    隨著我國鋼鐵工業的發展，各企業相繼投產了多條鏈篦機一回轉窯氧化球團生產線。在其生產過程中，回?zé)犸L(fēng)機葉輪磨損嚴重、壽命短的問題比較普遍，已成為制約球團產量及生產效率提高的關鍵因素。江陰興澄特種鋼鐵有限公司120萬t／a鏈篦機−回轉窯氧化球團生產線，是由中冶長天國際工程有限責任公司總包，建設周期12個月，于2006年投產。投產后出現的主要問題是回?zé)犸L(fēng)機葉輪磨損嚴重，壽命短。當時在國內同行業中，球團回?zé)犸L(fēng)機的正常使用壽命約6個月，而興澄特鋼公司球團回?zé)犸L(fēng)機的使用壽命只有4個月。為此，每年要多花費約50萬元采購價格昂貴的葉輪備件，每次更換葉輪還要耽誤2天的正常生產時間，且檢修難度大，這是擺在球團廠面前的一個嚴峻問題。

    為了降低故障，提高回?zé)犸L(fēng)機葉輪的使用壽命，從而提高球團系統作業率，2007年6月我廠成立了攻關小組，在與風機廠家充分溝通的基礎上，找出了影響回?zé)犸L(fēng)機葉輪使用壽命的主要原因，并采取恰當措施予以改進，使葉輪壽命延長到1年，取得了良好的效果。

2葉輪使用壽命短的原因

2．1風機葉輪結構不合理

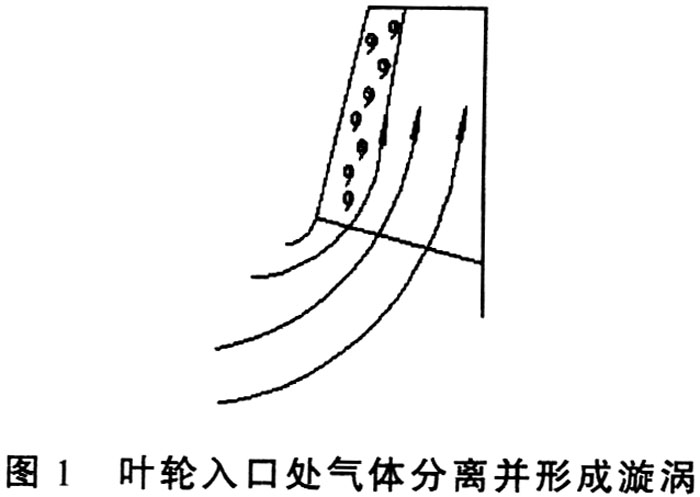

    生產中發現，球團回?zé)犸L(fēng)機葉輪葉片工作面出口靠近中盤處磨損特別嚴重。究其原因，①在葉輪人口處存在氣體分離并形成漩渦(見圖1)，這種漩渦除構成渦損外，還使得葉輪流道有效氣流截面積大大減小，導致人口流速劇增；②含塵氣流從葉輪入口進入后，通過葉輪的加速而在出口處產生更高的流速，因入口氣流流動方向的影響，部分氣流與中盤成一定角度，對其產生沖擊；③因葉輪葉道內客觀存在的附面層分離現象及二次渦流現象，它們的共同作用使得葉片工作面接觸大量的具有較大動能的氣流，而非工作面的附面層變厚并形成氣流分離，從而只接觸到很少的具有較大動能的氣流。綜合上述三個方面的原因，含塵氣流主要沖刷在葉片工作面靠近中盤區域，從而造成此處磨損特別嚴重。

2．2葉片材質的耐磨性差

    我廠回?zé)犸L(fēng)機葉片上堆焊的耐磨鋼層在高溫狀態下，其表面硬度下降很快，金屬分子活性加強，耐磨性能急劇下降。從微觀上分析，普通耐磨鋼板的主要耐磨組織(一次碳化物Cr7C3)微觀顆粒較粗，顆粒大小不均、排列雜亂(如圖2所示)，這在很大程度上影響了其耐磨性能。

2．3煙氣溫度高、含塵大

    鏈篦機一回轉窯排出的煙氣溫度為：300～600℃，一般在400℃左右；煙塵濃度高(13g／m³)、塵粒粗(−200目占80％)、密度大、磨琢性強。我廠球團煙氣除塵采用多管除塵器，因多管的除塵單元設計不合理，粉塵出導向器后不能形成高速旋轉，除塵效果差；另一方面由于所用精礦粒度粗，在球團預熱和焙燒過程中產生較多的粉塵。因此，大量高溫高速粉塵顆粒通過球團回?zé)犸L(fēng)機，使風機葉片受到不斷沖刷，加速了葉輪的磨損。

3  改進措施

3．1改進葉輪結構

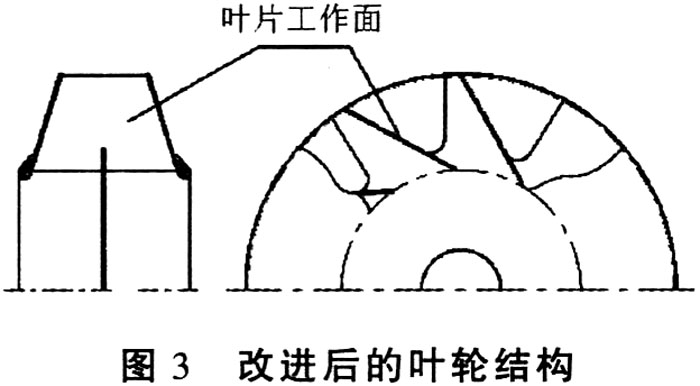

    此臺風機為雙吸雙支撐結構，氣流從兩側均對葉輪中盤尤其是出口處(此處氣流速度相對較快)形成強烈沖刷。為改善此處氣流狀況，將葉輪中盤改為鋸齒狀結構，并將原先對稱布置的兩葉片改為一整體葉片，如圖3所示。此舉可產生以下幾種預期效果：①葉輪出口處葉片工作面區域無中盤，故兩側氣流在此處作用力相互抵消，從而避免了中盤的磨損；②由于采用鋸齒中盤結構，葉輪出口處流道通流面積加大，降低了此處的氣流速度，從而減緩了葉輪的磨損速度；③由于采用鋸齒中盤結構，葉輪重量下降，在主軸不變的情況下，轉子的臨界轉速提高，抗振性能提高。

3．2改進材質。提高葉輪的耐磨性

    1)選用NEMAMO公司的復合耐磨鋼板制

作風機葉片，該復合耐磨鋼板的主要特性是耐葉片工作面高溫(可達600 ℃)和耐磨粒磨損。其耐磨層主要含C、Cr、Mo、Nb等元素，微觀結構如圖4，主要為鉻的碳化物及復合碳化物，且微粒排列規則。耐磨層表面硬度達HRC59～64，復合耐磨鋼板具有極佳的耐磨品質。

    2)采用先進的加工工藝制作耐磨葉輪。首先，復合耐磨鋼板的下料采用數控等離子水下切割，將復合耐磨鋼板的熱變形及熱影響區控制在最小范圍內；其次，考慮復合耐磨鋼板的耐磨層硬度極高，普通焊材與之焊接時會產生嚴重的焊接裂紋，故采取合適的焊接工藝保證復合耐磨鋼板與葉輪的可靠連接，并在易磨損的焊縫上采用特定工藝覆蓋一層耐磨層予以保護；最后，葉輪焊接完成后，采用整體退火的方法消除焊接應力，以保證葉輪的安全使用。

3．3提高除塵器效率

    采用雙旋流高效除塵器替代原多管除塵器。雙旋流高效除塵器的除塵效率≥90％，除塵器出口粉塵濃度≤1300 mg／Nm³，其旋風子、導向器均采用耐高溫、耐磨損的高鉻合金精密鑄件，并含有鎳、鉬元素，能避免高溫下因急冷急熱引起的熱脆性。旋風器組件采用組合裝配結構，維護、檢修、更換都十分方便。

4  改造效果

上述改造于2007年年底完成，至今已運行了18個月，其效果如下：

    1)風機檢修周期明顯延長，檢修時間縮短，檢修工作量減小，贏得了更多的生產時間，勞動生產效率大大提高。改造前，每月都必須停機檢查風機磨損狀況，并進行修補、平衡等工作，須耽誤1～2天時間；每4個月須更換一次葉輪，耗時約2天。改造后，開始第一個月檢修了一次，往后是每3個月檢修一次，每次時間不超過8小時，每次檢修也只需對葉輪磨損較厲害的部位進行簡單的堆焊處理。至今，第一個風機葉輪已使用近1年，經檢查還可繼續使用。

    2)風機葉輪使用壽命明顯延長，大大減少了葉輪的損耗量和備件數量，節約了大量的維修資金。改造前，每臺風機平均每4個月更換一只葉輪，每年約需3只；改造后，每臺風機平均每年只須更換一只葉輪，僅此一項便可節約資金150萬元左右。

5存在的問題及改進方向

    1)除塵器的高溫耐磨除塵單元不能在高溫下長期穩定運行，磨損后會影響其除塵效率，使進入回?zé)犸L(fēng)機的煙氣含塵濃度增大，導致葉輪磨損加劇，壽命縮短。因此能否研制出高溫耐磨除塵單元的材料或結構成為鏈篦機一回轉窯球團系統能否長期穩定運行的一大課題。

    2)風機進出口管道的布置不盡合理，其人口氣流未能達到理想的均勻狀況，且入口角度亦非最佳，從而引起葉輪的局部磨損。因此，在風機的結構設計方面還有待改進。

參考文獻

[1]  商景泰．通風機實用技術手冊．機械工業出版社．
