關鍵詞：熱軋帶鋼；層間摩擦力；卷取過程；脹徑；層數

中圖分類號：TG333．2 文獻標識碼：A 文章編號：1 0449—749X(2008)03—0057—04

熱軋帶鋼屬于應用廣泛的一類鋼材。它被廣泛地用于國民經濟的諸多領域，如造船、建筑、化工、汽車工業，機械及電器制造，軍工、輕工及食品工業等諸多領域。因此世界各國都極為重視帶鋼的生產，帶鋼生產技術水平及其在軋材中所占比例，往往被認為是一個國家軋鋼生產水平的標志之一。

地下卷取機是現代軋鋼車間的一種重要輔助設備，熱軋帶鋼卷取是熱連軋生產的最后一道工序，卷取機的用途是收集超長軋件，將其卷取成卷以便于貯存和運輸。軋鋼生產實踐證明，卷取機的工作狀態直接影響著軋機，特別是連軋機組生產能力的發揮。因此，對強力、高速卷取設備的研究一直受到國內外科研工作者的重視^[1~3]。

熱軋帶鋼在卷取過程的初時階段，由于熱軋帶鋼頭部的彈復作用使得鋼層間不夠緊密，為獲得層間緊密的帶卷，在熱軋帶鋼初始卷取階段的某一時刻，卷筒進行脹徑，然后加速卷取直至勻速穩定的正常卷取。因此確定卷筒何時脹徑和帶卷間層間摩擦力分布就凸現得非常重要^[4,5]。

本文主要借助非線性有限元軟件Marc對卷筒的脹徑過程進行了數值分析，較為詳細地研究了熱軋帶鋼在厚度不同和卷取層數不同的前提下，模擬了熱軋帶鋼層間摩擦力的分布和最內層帶鋼與卷筒接觸節點的位移波動規律。該研究結果為確定熱軋帶鋼卷取過程的最佳的脹徑時刻和研究熱軋帶鋼層問摩擦力的分布提供了理論依據。

1 卷取機工作原理分析

地下卷取機組的主要功能體現對連軋機組的出口張力控制和將熱軋帶鋼卷取成卷，三輥式地下卷取工作過程如圖1所示。

由圖1知，當熱軋帶鋼的頭部離開精軋機組時，卷取機已處于工作狀態。此時，上張力輥執行壓下指令，助卷輥環抱卷筒，張力輥和助卷輥在各自輥縫調整機構控制下，在上。、下張力輥之間、助卷輥與卷筒之間都保持有與熱軋帶鋼厚度相適應的輥縫值。帶剛進入卷取機時，張力輥前導尺正確導向，借助導板裝置，在張力輥和卷筒之間形成封閉路徑，使熱軋帶鋼能順利地卷上卷筒。待熱軋帶鋼卷上一定的圈數后，熱軋帶鋼在卷筒和軋機之間即能建立穩定的張力。此時上張力輥放松，傳動電機采用“零電流"控制，助卷輥全部打開，卷筒和軋機一起加速到最高軋制速度，進入正常卷取狀態。帶尾即將離開軋機時，卷取機進入收卷狀態。軋機與卷取機同時降速，助卷輥合攏，壓住外層帶卷。熱軋帶鋼脫離末架軋機時張力輥壓緊，傳動電機處于發電狀態，使熱軋帶鋼在張力輥與卷筒之間建立張力，避免帶卷跑偏或帶卷外層松散。卸卷時助卷輥打開，卸卷小車上升托住帶卷，待卷筒收縮后，可將鋼卷移出。此后卷取機又恢復準備工作狀態。

在熱軋帶鋼的初時卷取階段，熱軋帶鋼的速度不宜過高，否則既不利于帶鋼咬人張力輥，也不利于卷上卷筒。輥道的速度高于軋機的速度(即末架軋機速度)，可防止堆鋼。張力輥速度高于軋件速度，便于軋件咬人。卷筒助卷輥的速度高于(即超前于)張力輥的速度，有利于熱軋帶鋼卷上卷筒。正常卷取時，由卷筒與軋件之間的速度差保持張力。卷取機應具有足夠的加速能力，盡快達到最高速度，以發揮最大的生產能力。收卷時張力輥速度低于(即滯后于)卷筒速度以維持收卷張力，降低輥速度可以增加熱軋帶鋼前進阻力，防止帶尾跳動。收卷時應以較低的速度卷取，以避免帶尾脫離軋機后劇烈甩動，造成事故。

2 卷取過程有限元模型的建立

卷筒正常卷取直徑為762mm。卷取帶材材質為A3鋼，彈性模量為170GPa，泊松比為0．292，帶卷之間的摩擦因數為0．35，帶卷和卷筒間摩擦因數為0．225。卷取過程的有限元模型如圖2所示。

由于熱軋帶鋼的寬度1550mm遠大于其厚度20mm，寬度方向上不受外載作用，可作為平面應變問題進行求解，單元的類型為平面四節點。

2．1 帶鋼邊界條件的確定

假定熱軋帶鋼頭部首先與卷筒接觸的一個單元在脹徑前，該單元和卷筒為一整體，脹徑過程中取消該限制，重新定義二者為接觸狀態。帶鋼和卷筒在接觸過程中，兩者之間的摩擦因子取0．25。

熱軋帶鋼尾部單元在y方向無位移，在x相反方向上施加大小為100N張力。

2．2 卷筒邊界條件確定

卷筒在熱軋帶鋼卷取過程中視為剛體，用四段圓弧來近似(參考圖2)，脹徑前卷筒轉速為100r／min，脹徑過程中，BD和AB段圓弧分別沿x和y方向上移動8．5 mm，AC和CD段圓弧分別沿x和y方向上的移動為－8．5 mm。

3 結果分析

3．1 卷筒脹徑過程摩擦力分布

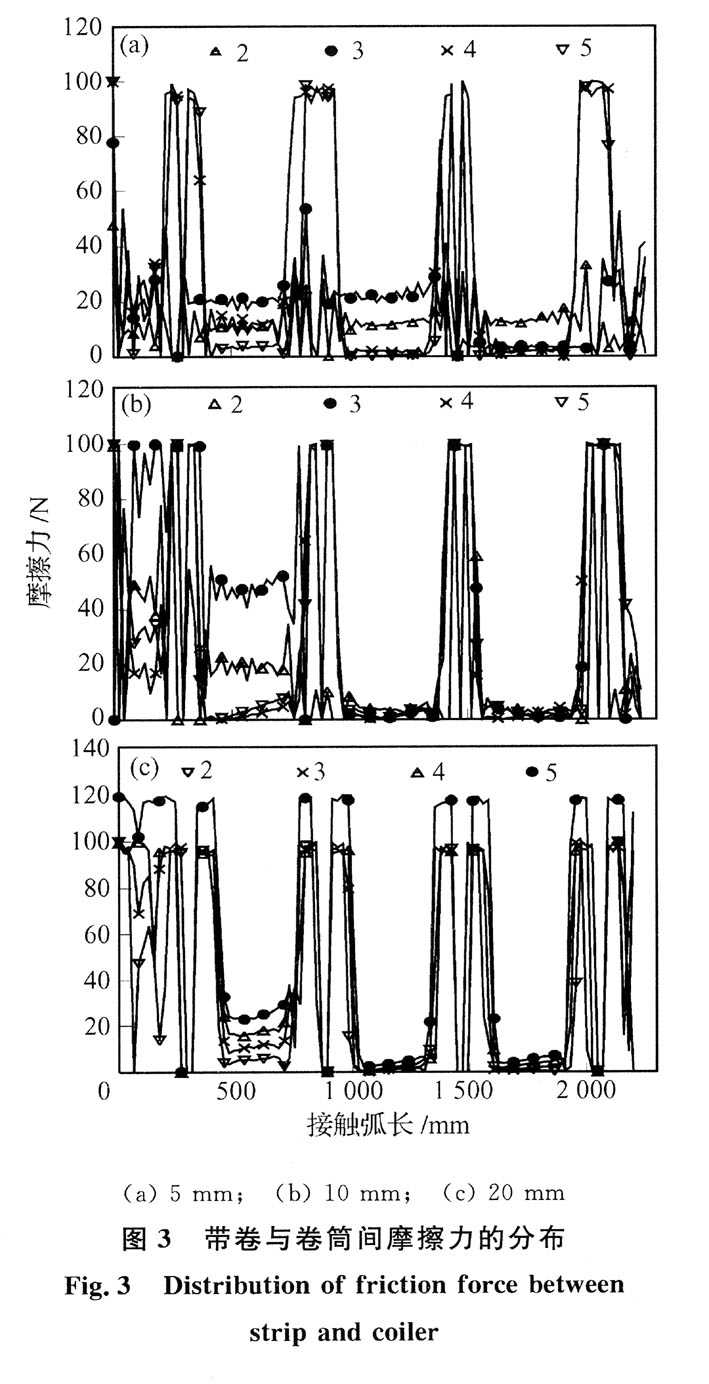

取熱軋帶鋼的厚度分別為5 mm、10mm和20mm時，當卷取層數分別為2、3、4、5時，對卷筒進行脹徑分析，以熱軋帶鋼層間摩擦力的分布為研究對象，根據有限元模型計算結果，獲得摩擦力沿卷筒的弧長方向的分布如圖3所示。

圖3中摩擦力的分布都有突變的現象，這與地下卷取機的工作狀態有一定的關聯，由于卷筒脹徑過程為分段同步進行，在其過渡的區域，必然導致應力集中等現象，正是這種卷筒結構和脹徑的特殊性，導致了摩擦力分布的突變性。分析熱軋帶鋼卷取的全過程，隨著熱軋帶鋼層數的增加，層間的摩擦力分布應趨于穩定。

為了較為詳細的分析層間節點沿弧長方向上的分布規律，以卷筒脹徑過程為主要分析過程，以熱軋帶鋼的不同厚度和卷筒脹徑時不同層數為研究?jī)?nèi)容，以穩定的摩擦力分布為研究對象。分析熱軋帶鋼厚度在5 mm至20mm的范圍內變化時，由于卷筒脹徑的作用，必然導致內層熱軋帶鋼和卷筒之間的相對滑動，尤其熱軋帶鋼的頭部區域處在彈塑性變形的狀態，使得熱軋帶鋼頭部的摩擦力明顯大于其它區域的摩擦力，隨著熱軋帶鋼厚度的增加摩擦力有增大的趨勢。在熱軋帶鋼同一厚度的前提下，隨著脹徑時熱軋帶鋼卷取層數的增加，熱軋帶鋼頭部摩擦力有增大的趨勢，這是因?yàn)槠渌鼦l件不變時，隨著熱軋帶鋼層數的增加，熱軋帶鋼層間的壓力有增大的趨勢，最終導致摩擦力的增大。在其它區域如果保證熱軋帶鋼可正常卷取，而不發生松卷等事故，則在該區域內熱軋帶鋼和卷筒間的壓力和相對滑動趨勢減弱。

3．2 卷筒脹徑過程卷取層數的確定

為了更進一步分析熱軋帶鋼層間的位移場的分布規律，取其脹徑過程為主要的研究對象，由于熱軋帶鋼的脹徑過程中卷筒為分段進行，因此在分段脹徑的過渡區域位移有突然增大的現象，可在圖3中摩擦力峰值突變現象驗證。

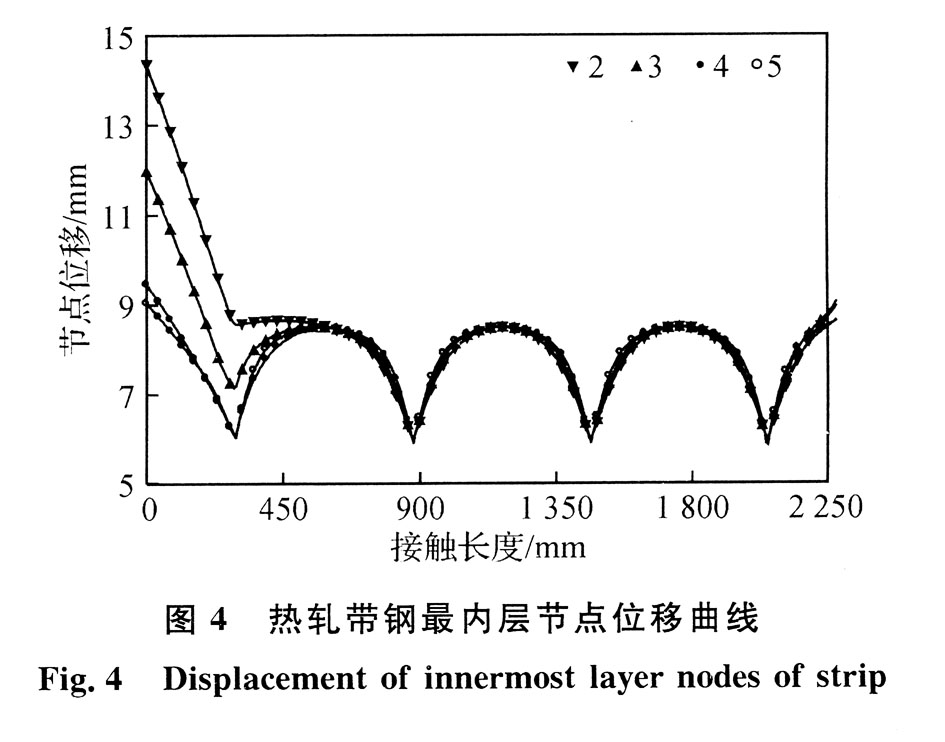

為了確定脹徑時熱軋帶鋼的最小層數，以熱軋帶鋼生產現場常用的規格即厚度為5 mm的熱軋帶鋼為主要的研究對象，取熱軋帶鋼最內層所有節點位移為判據。當節點，尤其是熱軋帶鋼頭部節點相對卷筒的位移較大時，視為卷取機和連軋機組不能建立穩定的卷取狀態，若熱軋帶鋼的位移相對變化較小，視為熱軋帶鋼脹徑過程帶卷不會產生松卷，熱軋帶鋼可在卷筒和精軋機組間建立穩定張力卷取狀態。分析熱軋帶鋼卷取的有限元模型的計算結果，取卷取層數分別為2～5層時，對卷筒進行脹徑分析，則熱軋帶鋼最內層節點沿卷筒內表面的位移如圖4所示。

圖4中，當熱軋帶鋼卷取的圈數為2～3層進行脹徑，熱軋帶鋼的頭部都有較大的位移波動，當熱軋帶鋼卷取的層數為4和5層時進行脹徑，則熱軋帶鋼頭部位移的波動穩定在一個較小的范圍內，該狀態下可認為卷筒脹徑時熱軋帶鋼不會出現松卷事故，卷筒和連軋機組也可建立穩定的卷取過程。考慮到其它因素，如熱軋帶鋼溫度波動、張力波動和熱軋帶鋼間摩擦影響等諸多因素的作用，當熱軋帶鋼厚度為5 mm，熱軋帶鋼卷取到第5層時進行脹徑較為可靠。

4 結論

(1)利用有限元技術，再現了熱軋帶鋼卷取全過程，詳細地研究了熱軋帶鋼不同厚度和不同層數脹徑時，層問摩擦力分布和最內層節點的相對位移波動。

(2)隨著脹徑時熱軋帶鋼層數的增加，摩擦力有增大的趨勢。熱軋帶鋼頭部摩擦力峰值明顯大于其它區域摩擦力的峰值，隨著層數的增加，摩擦力峰值的波動趨于穩定的范圍。熱軋帶鋼卷取到第5層時脹徑，在精軋機組和卷取機之間可建立穩定張力的卷取狀態。

(3)通過確定熱軋帶鋼層間摩擦力的分布和卷筒脹徑時熱軋帶鋼的最小層數，對提高熱軋帶鋼卷取生產的產量和減少助卷輥的磨損有一定的指導意義。
