輸變電鐵塔用高強角鋼的研制開發

來源：陳春生，周研，張海芹，楊樹鵬 |瀏覽：次|評論：0條 [收藏] [評論]

分享到：新浪微博 QQ空間騰訊微博人人網微信開心網騰訊朋友百度貼吧

陳春生，周研，張海芹，楊樹鵬

(唐山鋼鐵股份有限公司技術中心，河北唐山063016)

摘要：唐鋼采用V—N微合金化開發了輸變電鐵塔用高強角鋼Q420。介紹了高強角鋼的成分設計、生產工藝，并對其高溫?zé)崴苄浴⒑附有阅芗皼_擊性能等進行了研究和探討。

關鍵詞：高強角鋼；Q420；V—N微合金化；產品開發

中圖分類號：TG335．41文獻標識碼：A 文章編號：1003—9996(2008)增刊2—0026—05

1 前言

長期以來，我國輸變電鐵塔用鋼材采用Q235和Q345兩種強度等級，與發達國家相比，品種少，強度值偏低，不僅影響了輸變電及鐵塔制造行業在國際市場上的競爭力而且造成了工程投資的增加和資源的浪費。目前，我國每年用于110～500kV輸變電線路鐵塔制造的鋼材總量為200多萬噸，其中角鋼占84％左右，有關部門預計，其需求量每年將遞增10％左右。為了滿足市場需求，進一步提升我國輸變電工程競爭力，開發制造輸變電鐵塔用高強度級別角鋼尤為重要。

2高強角鋼的微合金化

2．1 高強角鋼的微合金化工藝選擇

高強度低合金鋼(HSLA)是通過添加微合金元素，發生細晶強化和沉淀強化，而使產品獲得較高強度。

晶粒細化：晶粒細化可通過控制軋制，即在再結晶終止溫度以下完成精軋，產生扁平或薄餅狀奧氏體晶粒從而最終可形成細小的鐵素體晶粒。采用這種控制軋制(CR)工藝的典型鋼種為鈮微合金鋼。CR工藝要求在較高的溫度完成再結晶軋制后進入較低的精軋溫度進行非再結晶軋制，而唐鋼現有工藝裝備不能滿足上述工藝的要求。晶粒細化還可以通過再結晶控制軋制(RCR)來實現，RCR工藝依靠反復道次間再結晶來獲得較細的奧氏體晶粒，從而獲得最終細小的鐵素體晶粒。另外，鋼中添加V—N合金形成的細小析出相具有兩個作用達到了細化晶粒的目的：一是阻礙γ一α相變期間鐵素體長大；二是在奧氏體晶內提供了大量鐵素體形核核心，通過形成晶內鐵素體(IGF)細化晶粒。

沉淀強化：與其他微合金化元素相比，鋼中的V能在較低的溫度下溶人奧氏體，而當鋼冷卻至鐵素體區域時大部分V能夠參與沉淀強化，因此V是沉淀強化最強的元素。大量的實驗研究表明，V—N微合金化能夠進一步促進V的沉淀強化。

綜合上述分析，高強角鋼Q420適于采用V—N微合金化工藝生產。

2．2成分設計和性能分析

為設計Q420鋼種成分，對唐鋼Q345低合金角鋼力學性能及化學成分進行回歸分析，得到以下回歸方程：

Rm=164．22＋467．04ω(C)＋176．78ω(Mn)＋112．94ω(Si)＋1205ω(V)

ReL =143．4＋142．46ω(C)＋110．69ω(Mn)＋115．8ω(Si)＋1516．1ω(V)

通過上式計算，角鋼使用V—N合金進行微合金化處理，每0．01％釩可提高鋼材屈服強度約15MPa；提高抗拉強度約12MPa。

因此，綜合考慮設計Q420rrB鋼種化學成分如表l所示。

2．3金相組織及析出物

選取140mm×140mm×12mm規格的Q345和Q420角鋼做金相組織對比，其中Q420角鋼V含量為0．075％、N含量為140×10-6，Q345角鋼V含量為0．021％、N含量為83×10-6。對應金相組織如圖1、圖2所示。Q420角鋼平均鐵素體晶粒尺寸為14．58μm，而Q345角鋼平均鐵素體晶粒尺寸為13．05μm，可見，Q420角鋼晶粒明顯細化。

對上述試驗鋼析出物的形態和分布采用透射電鏡進行觀察，對析出相進行能譜分析。圖3、圖4為Q420、Q345角鋼電鏡照片。能譜分析表明Q420角鋼析出物為V的碳氮化物，且析出數量明顯高于Q345角鋼；從粒子分布看，V—N微合金化鋼中析出相數量多，粒子尺寸更為細小，這是V—N微合金化鋼提高強韌性的主要原因。

3高強角鋼性能研究

3．1 高強角鋼的高溫?zé)崴苄匝芯?/FONT>

微合金鋼在一定溫度范圍內，會顯示出略低的高溫塑性，而連鑄坯在低塑性區進行矯直時會產生裂紋。研究表明[8]，V—N微合金鋼隨著V×N積的升高，鋼的熱塑性變差，其延展槽變得更深、更寬。

研究V—N微合金化鋼的高溫?zé)崴苄宰兓?guī)

律，可以指導連鑄工藝的調整。該研究在Gleeble－3500試驗機上進行，試驗用鋼化學成分為ω(C)=0．19％、ω(Mn)=1．20％、ω(Si)=0．42％、ω(S)=0．022％、ω(P)=0．032％、ω(V)=0．062％、ω(N)=0．0113％。

試樣以10℃／s的速率加熱，溫度達到1250℃后保溫5min，然后以3℃／s的冷速降至不同的溫度，保溫2min后以1×10-3／s的應變速率進行拉伸。圖5為斷面收縮率(礎)隨溫度變化情況，可以看出，在1250～970℃，試樣具有良好的塑性，R4值都在75％以上，只有到了920℃，礎才小于60％，唐鋼供軋角鋼軋制用連鑄坯矯直溫度一般均在950℃以上，因此正常連鑄工藝即可保證不出現由微合金化元素引起的裂紋。

3．2高強角鋼韌脆性轉變溫度測定

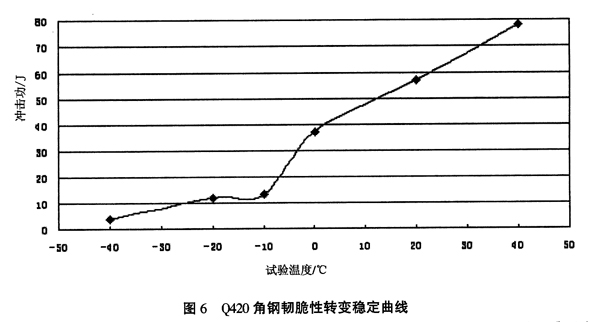

圖6為部分規格角鋼不同溫度下的沖擊性能均值，以27J的V型夏比沖擊值作為韌脆性轉變溫度，測定Q420角鋼的韌脆性轉變溫度約為一5℃。

3．3高強角鋼焊接性

試驗用鋼為140mm×140mm×14mm規格Q420角鋼，碳當量為0．44％。按照GB4675．5—84《焊接熱影響區最高硬度試驗方法》進行試驗，試驗結果如圖7所示。

由圖7可見，在室溫下焊接和預熱150℃焊接時，熱影響區維氏硬度最高值分別是HV291和Hv271，平均值分別為HV269和HV254。最高硬度值均未超過HV350，說明角鋼的淬硬性傾向性不大，焊接性較好。

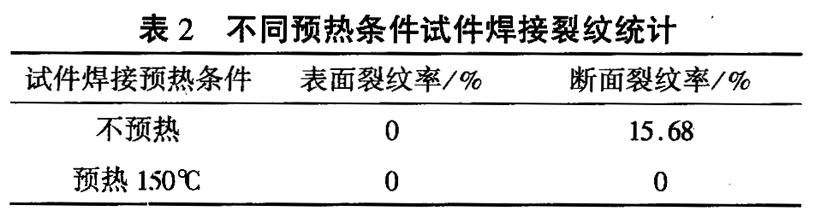

按照GB4975．1—84《斜Y坡口焊接裂紋試驗方法》進行試驗試驗，結果如表2所示。

綜合上述試驗分析：結合熱影響區最高硬度試驗結果，Q420角鋼焊前可不預熱。但結合鋼材的韌脆性轉變溫度試驗結果，當環境溫度低于0℃時，應進行焊前預熱150℃，以避免產生裂紋。

3．4高強角鋼的沖擊性能

表3為我國鐵塔用角鋼新制定的YB／T4163—2007《鐵塔用熱軋角鋼》行業標準。

目前，電力鐵塔角鋼全部要求按B級驗收。B級角鋼要求滿足室溫(20℃)沖擊性能，由于以前國內角鋼需求均為A級，大多數角鋼生產企業沒有批量生產經驗，特別是目前鐵塔角鋼強度升級工作進展迅速，強度升高帶來沖擊值降低，所以進行高強角鋼沖擊性能研究尤為必要。

唐鋼二鋼軋廠生產電力鐵塔角鋼的現有工藝路線在煉鋼、連鑄、軋制等各工序要滿足潔凈鋼冶煉及控制軋制難度較大，采用結晶器喂絲技術很好地解決了潔凈鋼冶煉的問題。在結晶器喂鋁絲既能解決連鑄堵塞大包及中間包水口問題，又使鋼水保持一定量的鋁含量，保證鋼水夾雜物變性、減少鋼中氧含量、細化鑄坯晶粒，從而保證鋼材的沖擊性能。

通過試驗分析，喂絲后角鋼的沖擊性能得到提高，且喂絲工藝未對正常生產產生影響，適宜工業化生產。

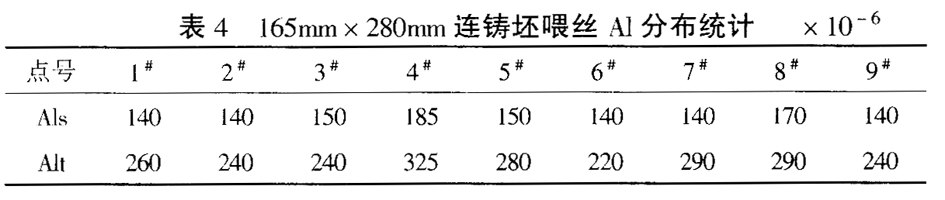

取喂絲連鑄坯分析：喂絲后連鑄坯斷面A1分布基本均勻，但Als與Alt相差114×10-6，說明中包鋼水氧位較高，喂絲后氧化較多，見表4。

鋼中含有一定量酸溶鋁后角鋼沖擊值明顯增大，喂絲后含A1s≥0．015％以上的角鋼比A1s＜0．015％的角鋼沖擊功平均值升高10J。

取同規格(180mm×14mm)典型Q420角鋼做金相對比，圖8為未喂絲產品，其沖擊值為26．67J，A1s為0．0014％，全氧為82×10-6；圖9為同期喂絲產品，其沖擊值為88J，其A1s為0．019％，全氧為60×10-6。綜合分析，鋼中氧及酸溶鋁含量對應一定的金相組織，而組織中的晶粒度大小、夾雜物級別最終決定了鋼材的沖擊性能。
