首臺國產現代化大方坯動態輕壓下鑄機

張家泉 王國新 錢宏智 余兵 崔立新 韓占光

（北京科技大學）

趙殿清 王玉昌 麻曉光 龐智杰 樊精彪

（包頭鋼鐵集團煉鋼廠）

摘要 包鋼新建的大方坯鑄機為國內第一臺自行設計、集成創新、自行安裝與調試并投入生產運行的現代化動態輕壓下鑄機。該鑄機設計、投產順利，生產性能穩定。本文對該具有自主知識產權的新一代鑄機的結構特點、動態輕壓下技術以及投產運行情況進行初步介紹。

關鍵詞　　國產大方坯 動態輕壓下 　

1^st Domestic-made Modern DSR Bloom Caster

Zhang Jiaquan Wang Guoxin Qian Hongzhi Yu Bing Cui Lixin Han Zhanguang

(University of Science and Technology Beijing)

Zhao Dianqing, Wang Yuchang Ma Xiaoguang Pang Zhijie Fan Jingbiao

(Baoutou Iron &Steel Co.)

Abstract: The first domestic-made modern dynamic soft reduction(DSR) bloom caster of Baotou Steel has been introduced in the paper. The caster has been designed、manufactured and installed smoothly within the given time and works well after commissioned with dynamic cooling and dynamic soft reduction control.

Keywords: Domestic-made bloom caster, dynamic soft reduction

1引言

包鋼是國內大方坯連鑄生產重軌等特鋼和品種鋼的龍頭企業之一。早在上世紀九十年代，就率先引進當時國際最為先進的德國大方坯、方/圓坯連鑄技術，在大方坯連鑄技術應用中積累了豐富的經驗。長期以來，包鋼圍繞大方坯內質的提升，開展了大量的研究和生產實驗工作，如電磁攪拌、二冷優化等，以滿足市場日益提高的產品質量要求。

當前，我國鋼鐵企業已進入從粗放發展到集約生產的關鍵轉型期，品種、質量和先進的工藝裝備和管理理念將直接決定一個鋼鐵企業在今后日益激烈市場中的競爭力。包鋼于2006年底最新投產的6機6流具有動態輕壓下功能的新一代大方坯鑄機，就是企業在合理生產規模目標下，進一步發展自己核心競爭力的新舉措。其中，該現代化鑄機完全依賴國內自主知識產權技術，包鋼通過組織具有雄厚研究基礎和開發實力的國內產、學、研各方，通過集成創新，高效、創造性地建設了國產第一臺高配置的現代化大方坯動態輕壓下鑄機、并順利地投入生產運行。與此同時，該重大項目的嶄新實施方式也為企業更好地培養了一批及時掌握相關最新工藝、新裝備和新技術的工程師隊伍。本文將對該項目的背景和主要技術特點給予初步介紹。

2項目背景

區別于常規連鑄只能控制鑄坯冷卻、鑄坯內質難以實質性提高，動態輕壓下連鑄技術是在連鑄過程能對鑄坯實施冷卻和輕微壓下耦合控制以提升鑄坯內質的新技術，從而也被稱為新一代連鑄技術。連鑄輕壓下的概念提出已有20多年的歷史，但直到近年因相關技術與理論研究的突破才取得實質性的進步與實用化。眾所周知，目前該技術在國際上發展推廣很快，在此不在贅言。

2005年底，作為包鋼集團實現年產1000萬噸鋼能力的配套重點項目，年產150萬噸的6機6流現代化大方坯連鑄機開始國內外招標。經過廣泛調研，新鑄機從一開始就定位于可以同時控制冷卻、也能實施凝固末期輕壓下從而可綜合提升鑄坯內質具有動態輕壓下功能的新一代鑄機。當時，這一技術只有國際上極少數跨國公司具有工業化業績，國內現有的十余條板坯動態輕壓下高效鑄機均為近年引進的技術，如武鋼（2002，VAI）、寶鋼梅山（2003,VAI）、濟鋼（2003,VAI）以及首秦（2006，SMS）等。2003年VAI為我國攀鋼設計投產的同類鑄機被稱為國際上第一臺大方坯動態輕壓下鑄機，運行效果良好。為此，公司最初也準備選用VAI的技術。但VAI要求項目總承包，報價高、承諾工期也長，遠不能滿足包鋼生產發展和項目預算的要求。此外，調研表明，VAI對動態輕壓下連鑄工藝也并不精通，攀鋼大方坯工藝也是通過鋼廠自身和北京科技大學等單位合作在實踐中逐漸改進而成熟的。在這種情形下，包鋼下決心自主集成創新，并作為總公司的一把手工程來抓。為此，包鋼總公司組織了與國內數家設計院和有關高校的接洽和多次深入交流，通過認真的可行性分析和專家論證，最后將其核心技術——動態二冷與動態輕壓下過程控制模型以及相關工藝制定與現場調試等，委托給在這一方向已具備深厚研究基礎和多項專利技術的北科大中冶。

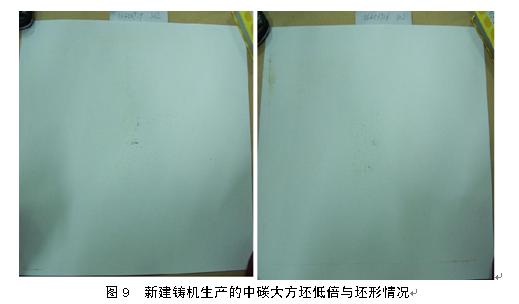

目前，該鑄機自2006年11月安裝、熱調試成功后，已順利投入生產。模型運行穩定，鑄坯質量良好，尤其鑄坯內質明顯優于早期引進的常規大方坯鑄機。此外，該鑄機設備配置高，但項目建造工期比同類引進技術縮短，工程總造價也相對較低。

3國產大方坯動態輕壓下鑄機特點

3.1鑄機特點與主要參數

包鋼新建的六機六流大方坯鑄機（5號機）的主要特征參數如表1所示，表中還對國內現有的兩臺類似的大方坯鑄機進行了比較。

表1 國內兩臺大方坯動態輕壓下鑄機的比較

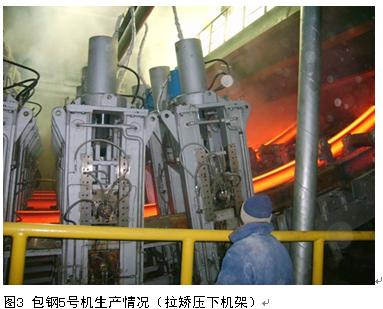

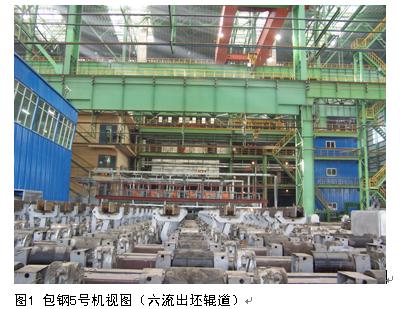

該鑄機配備的動態二冷控制具備一、二級冷卻控制的快速切換功能；采用六機架工位（其中預留一個機架）在線動態輕壓下裝置。進出拉矯壓下區均配備有在線遠紅外表面溫度監測裝置。此外，設備特點還包括： 1）結晶器液面自動檢測；2）外置式電磁攪拌；3）結晶器自動加渣；4）切前輥道安裝有對射式光電管以實現引錠桿跟蹤；5）扇形段及拉矯機等框架本體實現通水冷卻防止變形，拉矯機及切后輥道減速機采用水冷方式；6）扇形一段內外弧及側輥為密排輥設計，可有效防止鑄坯鼓肚變形、改善鑄坯內部質量；7）扇形段I段、II段可快速更換，提高鑄機作業率。8）鑄坯冷卻分為5個區，可對鑄坯的寬面和窄面的冷卻分別進行控制，使冷卻控制更加靈活，保證鑄坯冷卻均勻等特點。其中關鍵控制元件包括基礎自動化PLC、輕壓下液壓控制閥以及位移傳感器等均采用國際市場推薦的先進成熟產品，鑄機控制性能穩定。可以說該鑄機是目前配置最高的現代化大方坯鑄機。圖1-3為5號機相關結構以及生產情況。

3.2動態輕壓下控制原理

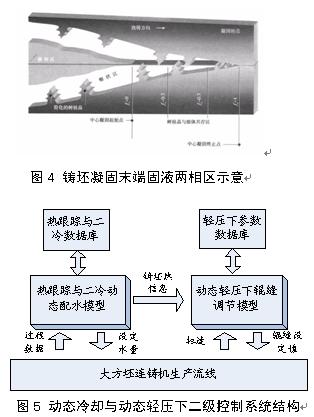

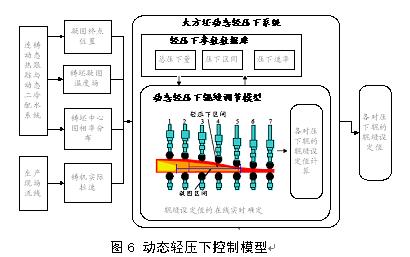

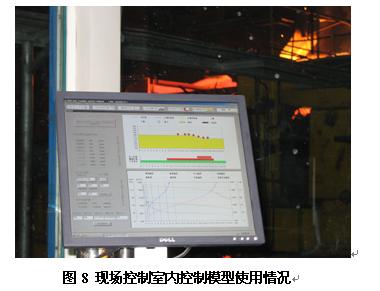

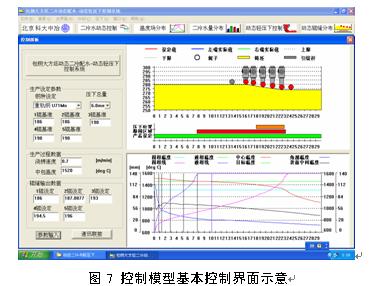

連鑄動態輕壓下就是利用專門設備，如拉矯壓下機，并通過可靠的鑄坯熱跟蹤模型和輕壓下工藝控制模型，對鑄坯凝固末端（如圖4）合適區域在線實施一個合適的壓下量，用以抵消鑄坯凝固末端的體積收縮，避免中心縮孔（疏松）形成、抑制凝固收縮而引起的濃化鋼水流動與積聚，減輕中心宏觀偏析程度。該鑄機的動態冷卻與動態輕壓下二級控制系統結構如圖5所示，其中動態輕壓下控制模型如圖6所示。控制模型基本控制界面及現場應用情況如圖7、8所示意。模型開發原理以及動態輕壓下工藝的熱-力學分析方法可詳參文獻^[1-10]。
