SIEMENS 系列 PLC 在板坯連鑄機自動化控制系統中的應用

劉松

中冶京誠工程技術有限公司

摘要：本文是作者根據多年從事板坯連鑄機自動化控制系統調試工作的經驗，介紹了板坯連鑄機的生產工藝，西門子系列PLC的特點，板坯連鑄機的控制要求，PLC的硬件配置，軟件設計和運行結果，并提出開發自主創新的連鑄工藝控制系統，是占領國內連鑄市場的關鍵。

關鍵詞：PLC；板坯連鑄機；自動化；工業以太網

1. 前言

目前，隨著我國板坯連鑄產業的迅猛發展，對自動化控制水平的要求日益提高，只有不斷地完善和提高自身的控制系統，才能在激烈的競爭中立于不敗之地。如今在鋼鐵行業的一級自動化控制系統中，應用的可編程控制器的品牌很多，多為國外公司制造的產品，如：西門子S7系列、東芝-GE系列、施奈德系列、AB系列等。各個公司的產品都有各自不同的優點及特性，文章以西門子S7系列可編程控制器為例，介紹了其在板坯連鑄機控制系統中的應用。

2. 板坯連鑄機的工藝流程

經轉爐生產出來的合格鋼水，裝在一個鋼包中，由天車吊至鋼包回轉臺上。回轉臺旋轉將鋼包轉至在澆鑄位的中間罐車的上方，安裝滑動水口，經過稱重和測溫后，大包打開滑動水口，鋼水注入中間罐中。中間罐有儲存鋼水，減低鋼水靜壓力、分流和凈化鋼水的作用，是鋼水進入結晶器的最后一個重要冶金反應器。當中間罐中的鋼水到達一定高度時，打開塞棒，使鋼水注入結晶器中，結晶器是鋼水凝固成型的重要設備，結晶器的出口必須有足夠而均勻的坯殼厚度，保證不會拉漏。當結晶器內的鋼水液面距結晶器上口80~100mm時，同時啟動拉矯機和結晶器振動機構，并且啟動二冷噴水閥和結晶器稀油潤滑。起步拉速為0.3米/分左右，保持30秒以上再緩慢升速，1分鐘后可達到正常拉速的50%，2分鐘后達正常拉速的90%。然后根據中間罐內的鋼水溫度設定拉速。拉矯機啟動后，引錠桿將隨鑄坯一同拉出扇形段，此時要求對引錠桿的頭部進行跟蹤，從而控制驅動輥的壓下和抬起動作，使鑄坯及引錠桿順利的拉出扇形段。當引錠桿頭部到達脫引錠位置的時候，由跟蹤系統控制自動脫引錠，完成引錠桿和鑄坯的分離工作。當引錠桿和鑄坯分離后，由輥道將其輸送到存放臺架上。當鑄坯到達設定的定尺長度后，由火焰切割機進行定尺切割，切割后的鑄坯經輸出輥道和出坯輥道運送至存放區域。

該工藝的流程見圖1

1. 自控系統的硬件選擇

可編程控制器是實現板坯連鑄機自動化控制系統的關鍵，板坯連鑄機工藝設備比較集中，要求自動化程度比較高，在其整個運行中，很少利用人工干預，所以對控制系統的精確性和可靠性有很高的要求。而西門子系列PLC正滿足了這一特點。其模塊化及無風扇的設計，堅固耐用，容易擴展和廣泛的通訊能力，容易實現的分布式結構以及用戶友好的操作使其成為中、高檔性能控制領域中首選的理想解決方案。SIMATIC S7-400的中央處理器（CC）可以連接最多21個擴展單元（EU）。同時它還可以通過ET200進行遠程擴展；這種方式適用于范圍很廣的系統。通過CPU中的PROFIBUS-DP接口最多可連接125個總線結點。并且SIMATIC S7-400系列PLC還提供了強大的通訊服務功能：多點接口（MPI）的數據通訊；帶PROFIBUS的S7通訊；帶工業以太網的S7通訊。通過CP 441通訊接口模塊可以實現功能強大的點對點通訊。各種信號模板（SM）用于數字量輸入和輸出(DI/DO)以及模擬量輸入和輸出（AI/AO）。功能模板（FM）：專門用于計數，定位和凸輪控制等任務。

2. 總體控制要求及功能

板坯連鑄機自動化控制總體要求是對連鑄機生產的整個過程特別是送引錠過程和澆注過程的二冷水配水進行自動控制和自動調節，使整個生產實現高度自動化，提高鑄坯表面質量；在公司中控室發出上傳指令的時候，可以將當前時刻運行的重要工藝參數（水量、水溫、電流）、運行狀態及一定時間內的工作參數曲線上傳到公司的中控室。有如下功能：

4.1控制操作：

在中心控制室可以對被控制設備進行遠程的實時控制，如啟停某些設備，調節一些模擬輸出量的大小，在線設置PLC的某些參數等。同時系統還提供了機旁控制的操作，可以在維修的時候?qū)Ρ豢刂圃O(shè)備進行就地的控制。

4.2顯示功能：

用形象逼真的畫面實時的顯示現場各個控制設備的運行工況，以及各現場的狀態數據。

4.3數據管理：

根據不同數據的變化快慢和重要程度，建立生產歷史數據庫，定時或?qū)崟r(shí)的存貯生產原始數據，供統計分析使用。可以很準確的完成例如對澆注過程中的中間罐，結晶器的使用進行跟蹤記錄，包括上線和下線時間，壽命，過鋼量，操作人員可以很快的掌握設備的使用情況。利用實時數據庫和歷史數據庫中的數據進行比較和分析，得出一些有用的經驗參數，有利于二次冷卻水表的不斷改進。還可以把一些重要的參數和結果顯示到顯示窗口和報表中去。

4.4報警功能：

當某一模擬量（電機電流、溫度、流量、壓力、水位等）的值超出某一特定的設定范圍或某一開關量（壓力開關、限位開關）發生動作時，可根據不同的需要發出不同等級的報警。從高到低主要分為三個等級：報警；故障；事件。不同等級的報警都會顯示在監控系統上，各個等級都有特定的顏色顯示，方便操作人員作出迅速的判斷和處理。

4.5打印功能：

可根據需要有選擇性的打印歷史數據和實時數據，并且對各種事件和報警記錄、歷史趨勢進行實時打印輸出。打印的方式可以分為：定時打印、事件觸發的打印。

3. 系統構成及其布局（三級管理）

根據板坯連鑄機工作線比較長，設備分布局部相對比較集中的特點，采用了PROFIBUS現場總線技術。這樣就避免了所有控制電纜都要敷設到控制室PLC中上，減少了大量的電纜和施工的工作。根據工藝的劃分，控制系統共設立了三個主站、八個遠程站、三個工作站。根據控制的要求，選用的是SIMATIC S7-400 系列的PLC。主站選用的是CPU416-2DP，帶一個MPI/DP接口和一個DP通訊口。遠程站選用的是西門子通用性很強的ET200M系列的模塊，完成現場數據的采集和控制，借用PROFIBUS現場總線，方便現場網絡的建立。各主站之間采取工業以太網通訊，上位機與主站的通訊也采用這種通訊方式。

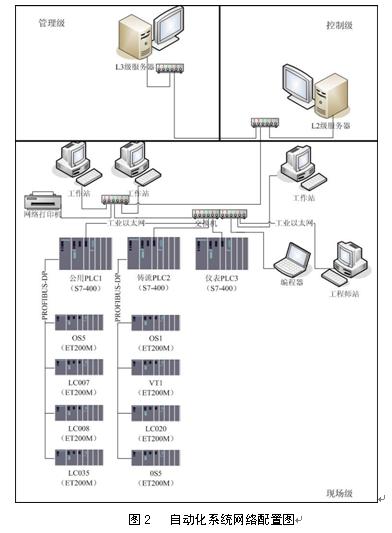

自動化系統網絡配置圖見圖2

控制系統分為三個級別：現場級（L1基礎自動）、控制級（L2）、管理級（L3）。

5.1管理級：

鋼鐵行業的三級MES系統存在于鋼鐵企業在過程控制與企業ERP之間的車間作業調度和控制管理系統之間，它主要解決生產作業的動態優化調度和排序、物流生產和質量信息的在線跟蹤以及對突發事件的處理、設備狀態的監視及故障診斷、運輸調度等功能，即從定單開始，包括生產合同處理、控制參數設計各工序作業計劃、各工序生產監控等等，把作業計劃從煉鋼、連鑄、熱軋、冷軋，從而完成商品的實時調度和控制。在計算機管理、控制一體化系統中起到承上啟下的關鍵作用，即對生產過程實現全過程高效協調的控制與管理，而且起到了將生產過程信息和經營管理的信息進行轉換，加工，傳遞的作用，是面向過程的生產活動與經營活動的橋梁和紐帶。

5.2控制級：

為了提高鑄坯質量、增加金屬收得率、穩定操作、保證安全生產，設置板坯連鑄機設置過程計算機系統（稱為二級計算機 L2）。二級系統即過程控制系統位于三級系統的下面用于設備的過程控制。L2級計算機不僅對連鑄生產進行綜合監控和管理，以便獲取更顯著的技術經濟效益，而且作為與三級管理計算機系統的橋梁，將為以后全廠信息化的建設奠定了基礎。

5.3現場級：

根據板坯連鑄機工藝的控制要求和設備分布總體平面圖，結合馬達控制中心MCC的位置和供配電范圍，按照控制對象的區域、設備數量，以就近采集和單元控制為劃分區域的原則。在主電氣室內設三個主站公用PLC1、鑄流PLC2和儀表PLC3。在大包澆注平臺上設立OS5遠程站，在澆注平臺上設OS1、LC007、LC008遠程站，在液壓站設LC035、VT1遠程站，在靠近配水室外墻壁處設立LC020遠程站，在切割操作室設OS3遠程站。其中OS5、LC007、LC008、LC035為主站公用PLC1的遠程站，OS1、VT1、LC020、OS3為鑄流PLC2的遠程站。現場主站與遠程站之間采用PROFIBUS現場總線通訊。主站PLC分別由電源模塊PS407、CPU416-2DP、CP443-2通訊接口模塊及相應的信號模塊SM和FM組成。遠程站則采取ET200M系列遠程單元。主要由IM153-2接口模塊和其他若干數字量和模擬量信號模板組成。

公用PLC1所監控的范圍是平臺上的工藝設備，其控制的對象主要是鋼包回轉臺旋轉電機及其加蓋裝置的電磁閥、中間罐車的行走電機及升降電磁閥、所有風機的電機、主液壓站的循環泵及高壓泵、潤滑系統的潤滑泵等。

遠程站OS5所監控的范圍是大包澆注平臺，控制的對象為鋼包回轉臺旋轉電機、鋼包加蓋裝置的電磁閥、滑動水口的電磁閥、大包臂升降的電磁閥等。

遠程站LC007所監控的范圍是澆注平臺，控制的對象為1號中間罐車行走電機，中間罐升降裝置電磁閥、中間罐對中裝置電磁閥等。

遠程站LC008所監控的范圍是澆注平臺，控制的對象為2號中間罐車行走電機，中間罐升降裝置電磁閥、中間罐對中裝置電磁閥等。

遠程站LC035所監控的范圍是主液壓站，控制的對象為兩臺循環泵電機、四臺高壓泵電機、油箱加熱器、油箱冷卻器等。

鑄流PLC2所監控的范圍是扇形段區域的工藝設備和輸出區的工藝設備，控制的對象為結晶器振動裝置、扇形段的拉矯電機、扇形段的驅動輥升降電磁閥、脫引錠裝置、切前輥道、切割輥道、引錠桿存放輥道、引錠桿存放裝置、升降擋板電磁閥、引錠桿對中裝置電磁閥、輸出輥道等。

遠程站OS1所監控的范圍是澆注平臺，控制的對象為結晶器振動裝置、扇形段的拉矯電機等。

遠程站VT1所監控的范圍是主液壓站扇形段閥臺，控制的對象為扇形段的驅動輥升降電磁閥等。

遠程站LC020所監控的范圍是扇形段區域，控制的對象為扇形段的拉矯電機、扇形段的驅動輥升降電磁閥等。

遠程站OS3所監控的范圍是切割區域和輸出區域，控制的對象為脫引錠裝置、切前輥道、切割輥道、引錠桿存放輥道、引錠桿存放裝置、升降擋板電磁閥、引錠桿對中裝置電磁閥、輸出輥道等。

儀表PLC3所監控的范圍是澆注平臺區域、扇形段區域和輸出區的工藝設備，其控制的對象是大包和中包的稱重、大包和中包的測溫、結晶器冷卻水、二次噴淋冷卻水、設備冷卻水、壓縮空氣等。

1. 系統軟件

計算機操作系統采用的是Microsoft 的Windows 2000 Professional中文版操作系統。PLC開發軟件采用的是西門子Step 7 V5.3開發軟件來作程序編制的。L1級自動化監控系統選用的是西門子Wincc 6.0中文開發版來開發的。歷史數據庫采用Microsoft SQL 2000中文版數據庫軟件。

6.1操作系統軟件:

Windows 2000 Professional 操作系統提供了一個快速的、高效的多用戶、多任務的系統環境。是目前被廣泛使用的操作系統。數據庫服務器采用的是Windows 2000 Server中文版操作系統，配合Microsoft SQL 2000數據庫軟件使用，可以存貯大量歷史數據。各個工作站均采用Windows 2000 Professional中文版操作系統。

6.2 PLC開發軟件:

SETP 7 V5.3是西門子專用的PLC開發軟件，它可以利用IEC-1131標準中八種編程語言中的五種（LAD、STL、FBD、CFC和SCL）進行編程。STEP 7的應用界面非常友好，使用簡單方便，提供了很多功能強大的標準功能塊，應用非常方便。

6.3 L1級監控系統開發軟件:

L1級監控系統的開發軟件選用的是西門子的Wincc6.0中文版開發軟件，通過它將現場的很多開關量、模擬量采集到系統中并進行分析，將一些重要的數據和狀態顯示在中心控制室的畫面上。并且還可以根據需要，顯示一些歷史趨勢和報警信息。

6.4 數據庫開發軟件:

在數據庫服務器上安裝Microsoft SQL 2000中文版數據庫軟件，用來存貯整個連鑄機生產過程的歷史數據。通過服務器和工作站之間的通訊，將所有需要的數據傳到服務器中進行保存。單獨設立一臺數據庫服務器，可以避免因外部故障導致的歷史數據丟失現象的發生。

2. 結束語

中冶京誠公司從2000年起，廣泛采用了西門子系列PLC設計的板坯連鑄自控系統，先后在柳鋼3號板坯、韶鋼2號板坯、營口1、2號板坯、北營鋼廠板坯、萊鋼3號板坯、唐山不銹鋼和唐山中板廠板坯、天鋼3號板坯、鞍山寶得板坯、安陽2號雙流板坯中得到應用，在各個鋼鐵廠的板坯連鑄的生產中，運行相當?shù)姆�(wěn)定和可靠。設備具有調試簡單、操作方便，使用安全、效率高、故障率低的特點，提高了勞動的生產率，同時由于軟硬件均采取了模塊結構，方便了工程技術人員的調試、操作和維修。隨著板坯連鑄產業的不斷發展，簡單的工藝流程控制已經不能滿足需要，具備核心技術的工藝控制系統是占領新市場的關鍵，采用西門子系列PLC設計的自控系統還將發揮更加強有力的作用。
