矩形中間包堰壩優化設計的模擬研究

來源：丁建國程樹森成國光 |瀏覽：次|評論：0條 [收藏] [評論]

分享到：新浪微博 QQ空間騰訊微博人人網微信開心網騰訊朋友百度貼吧

丁建國^1.2 程樹森¹成國光¹

(1北京科技大學冶金與生態學院100083 2長治鋼鐵集團有限公司04603 1)

摘要：本文分析比較了不同擋墻設置下鋼液的流動情況，并通過R T D曲線，研究了擋墻設計對流體流場特性的影響。結果表明：上下?lián)鯄ξ恢靡约伴g距對中間包內鋼液流動影響很大。合理的擋墻設計可延長鋼水在中間包內的平均停留時間，提高活塞流區的體積，降低死區的體積。通過對流場和RTD曲線的綜合分析，得出最優結構。

關鍵詞：擋墻設置流場中間包連鑄數值模擬

1前言

隨著連鑄技術的迅速發展以及市場對高質量、高純凈鋼的要求的不斷提高，中間包冶金的作用和地位受到了更大的關注。國內外許多研究者^[1-3]系統地研究了不同結構中間包內的流場分布，優化了中間包的結構。呂情恒，程樹森等^[4.^{硬士論文]}利用數值模擬方法研究了導流杯、多孔擋墻對中間包流場的影響。本研究針對矩形中間包內壩(下?lián)鯄?/SPAN>)和堰(上擋墻)對流體的流動影響進行一些模擬研究，以達到了解中間包內流體流動特征和優化的目的。

2數學模型

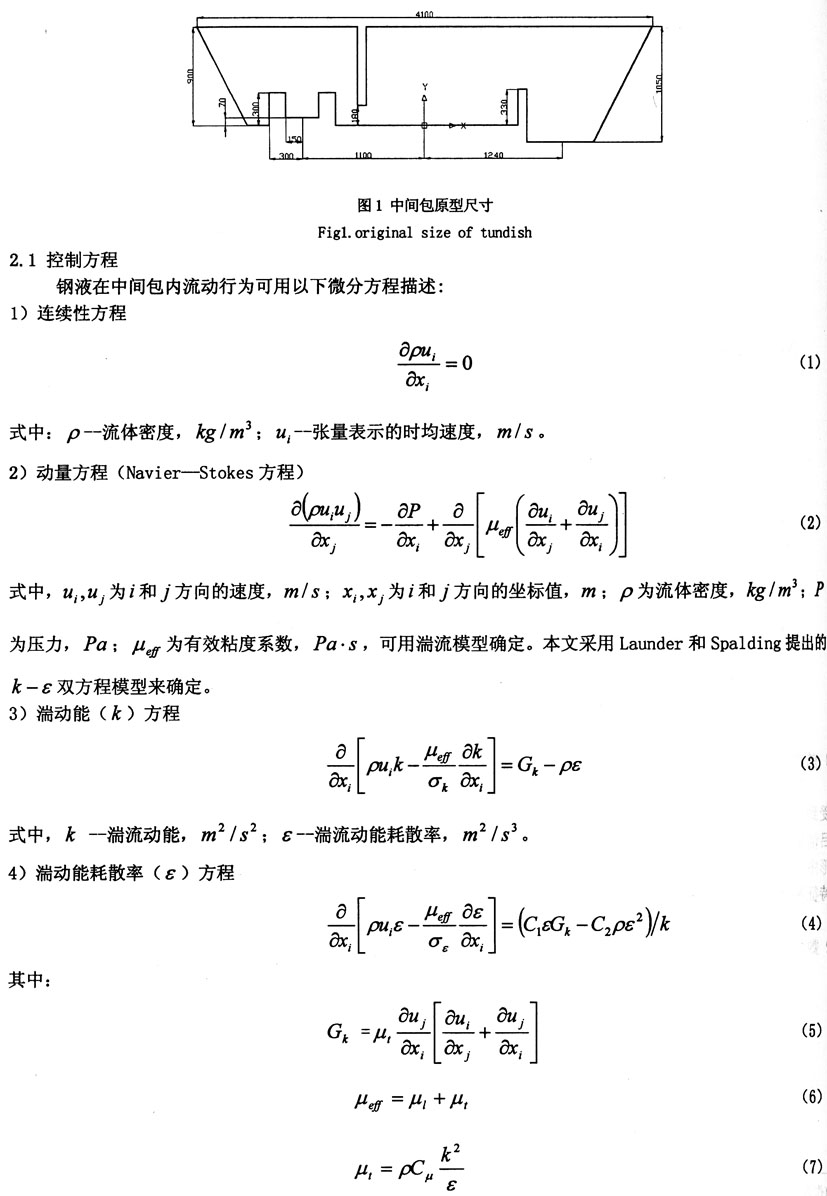

圖1給出矩形中間包原型縱向截面主要工藝參數。中間包入口和出口直徑為60mm。

下假設：

(1)中間包內鋼液的流動為穩態粘性不可壓縮流動；

(2)中間包上表面液面設置為自由面；

(3)在固體邊界，液相無滑移；

(4)在自由表面，忽略渣層的影響。

3結果與討論

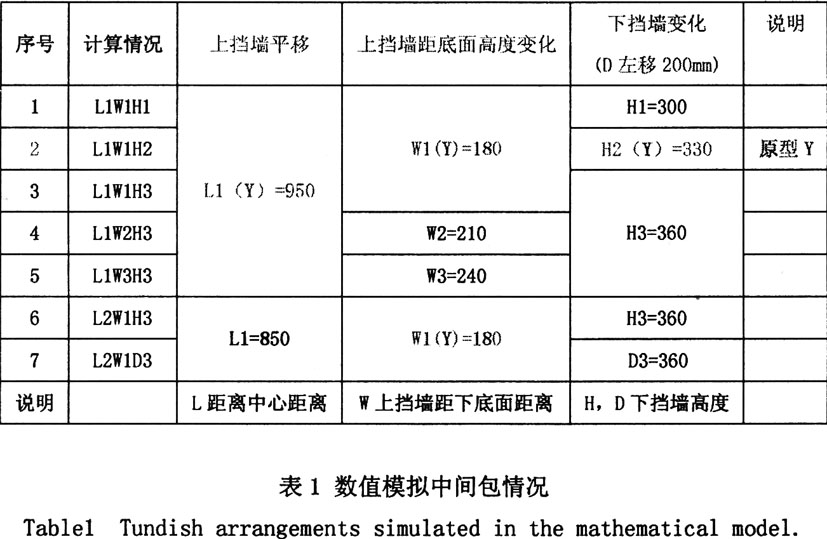

數值模擬計算參數選取：鋼液的密度7040Kg／m³，粘度5．5×10^-3Kg／m·s。計算情況見表1。

3．1改變下?lián)鯄Φ母叨纫詢?yōu)化流場

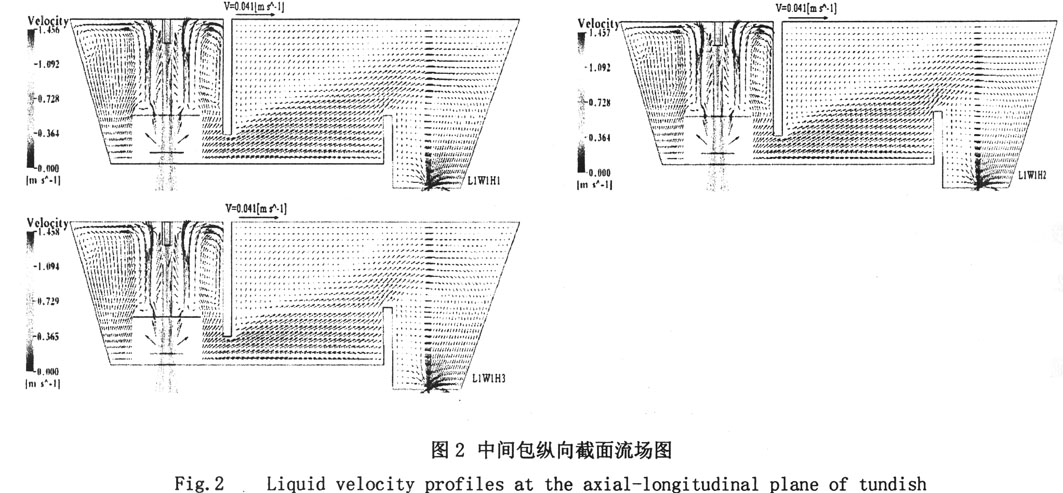

圖2為中間包入口以及出口(共面)縱向截面的流場圖。從圖2中的Llwl}12可以看出，從入口注入的鋼液，遠離入口后速度迅速下降，但整體速度仍然較大。從流場分布的總體來看，注入?yún)^(qū)流動的主要特征是：流體從鋼包注入中間包后，由于速度大，穿透深度也很大，鋼水可以直接沖擊到中間包的底部，但由于有導流杯的作用，鋼水在導流杯內的動能迅速消耗，速度降低，進入導流杯然后翻出，在中心區兩側流體向上流動的趨勢很強，然后向兩側分開，到達中間包上部時，沿著中間包的側壁，鋼水向下流動，形成一個流動循環區域，在兩側形成循環區。這種循環區對活躍入口處的流體流動有著重要的作用。鋼水主要在這個區域進行充分的混勻，有利于夾雜物去除。另外，使鋼液反向向上流動時產生較大的耗散能，湍動能降低。從鋼水流動方向可明顯看出，鋼包長水口由于有一定的浸入深度，在自由表面形成較平穩的流動，因此不會造成表面渣層卷吸到中間包內。由L1W1H2可以看出：在上擋墻左側區域混合較好，鋼水通過上擋墻的下部，速度比較大，直接越過下?lián)鯄Γ缓蟓h(huán)形流向出口。圖2中的L1W1Hl和L1W1H3在注入?yún)^(qū)下方的流動特征與L1W1H2基本相同。從上擋墻下方進入的流體，經過一段貼底流動后，碰到下?lián)鯄Γ竭^下?lián)鯄ο蛏狭鲃?dòng)，沖擊右側的壁面后流向出口；而在上擋墻后方則形成回流。下?lián)鯄Ω纳屏顺隹趨^(qū)的流動狀態，形成了相對平穩的層狀流動區，有利于夾雜物上浮，這是所希望得到的結果。從圈2流場圖可以看出，接近頂面的速度較小，該流動對頂面的渣層沖擊較弱，也就是說對液面波動的影響不會太大，不會造成自由液面的卷渣。

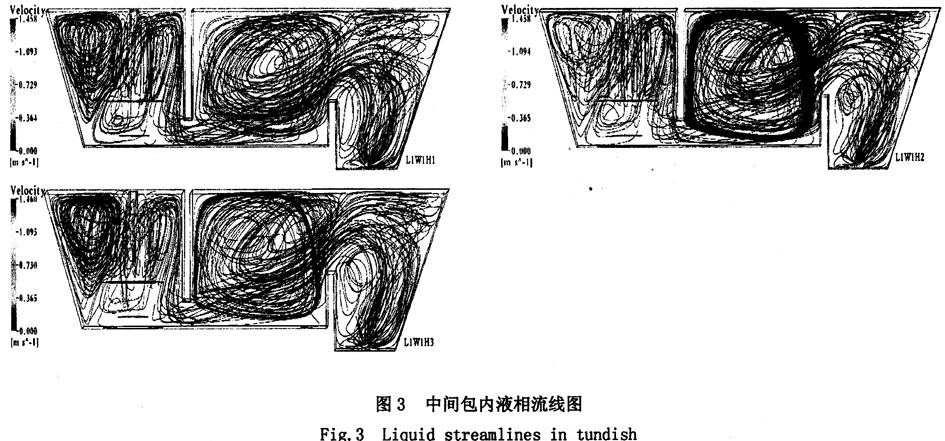

圖3給出了鋼液流線圖。流線表征的是進入中間包內的流體在中間包內的軌跡示意圖。因此，對流線圖的分析可以宏觀的了解不同擋墻設計對液體流動形式的影響。從圖2中的I，L1W1H2可以看出，鋼液在導流杯上方兩側的循環流動的趨勢很強，鋼水流過上擋墻的下部，然后越過上擋墻，在兩擋墻間形成一個大循環和局部的一個小循環。大循環的循環流動很明顯。小循環的鋼水主要在中間包上部循環流動，這就造成了鋼水在下?lián)鯄蠓降姆謱恿鲃?dòng)現象，而L1W1H1的這種現象尤為明顯。隨著下?lián)鯄Ω叨鹊脑黾樱@種循環流動得到緩解，延長了鋼水的停留時間，有利于夾雜物的去除。

張捷宇等隨^[6]認為提高夾雜物在中間包內的去除速度，要求中間包內有一個較大的活塞區，若從有利于夾雜物聚合的角度看，要求有一定的混合區；另外，就是要有流向表面的流動，這有利于夾雜物被保護渣層吸收。從以上的分析可以看出，導流杯可將較強的湍流控制在注入?yún)^(qū)的局部范圍，使?jié)沧^(qū)的流動更加平穩，有利于夾雜物的上浮去除。鋼水在中間包內的注入?yún)^(qū)的分布比較合理，較好的避免了注入?yún)^(qū)頂面渣層與鋼液的卷混，且鋼水注入的能量也迅速在該區域消耗，既使得鋼水能夠很好的混合，促進夾雜物的聚合長大去除。但在擋墻的后方沿底面貼底流動遇到下?lián)鯄笙蛏狭鲃?dòng)的范圍有限，使得頂面約200mm鋼水的速度很小，因此需適當?shù)脑黾酉聯鯄Φ母叨取Ｈ鐖D2所示，隨著下?lián)鯄Ω叨鹊脑龃螅撍牧鲃?dòng)趨勢變化較小，只有在下?lián)鯄ι戏搅鲃?dòng)趨勢相應向上移動。如圖3所示，隨著下?lián)鯄Ω叨鹊脑龃螅撍谙聯鯄τ覀?cè)即出口區域上方的分層流動現象得到緩解，鋼水流動變得均勻。

3．2改變上擋墻的高度以優化流場

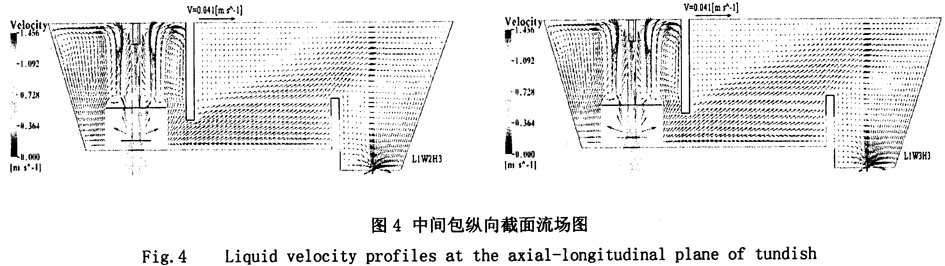

如圖4和圖3中的L1W1H3所示，隨著上擋墻距離底面的高度增大，上擋墻下方位置的流速逐漸降低，上擋墻后方的低速區域范圍縮小，鋼水通過上擋墻下部后越過下?lián)鯄Γ苯記_擊到頂面的渣層，然后環形流向出口，這種流動對液面的波動影響大。在下?lián)鯄τ覀?cè)即出口區域上方，低速區域增大，鋼水流動不很均勻。因此，改變上擋墻距離底面的高度比改變下?lián)鯄Φ母叨葘?duì)流場的影響大，間距不宜增大。

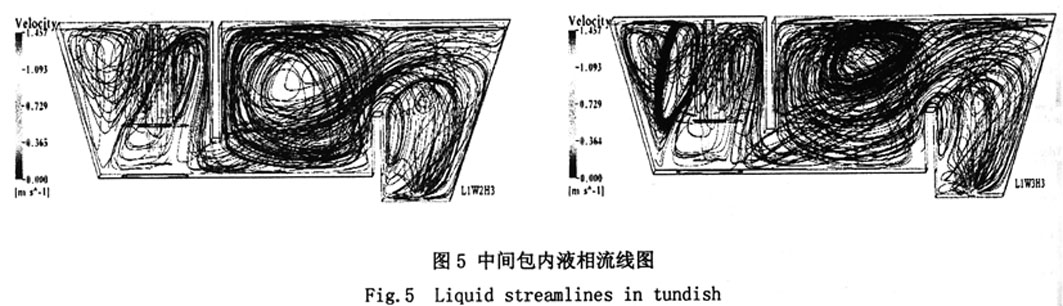

圖5給出了鋼液流線圖。從圖5和圖3中的L1W1H3所示流線圖中可以看出來，隨著上擋墻距離包底的不同，在上擋墻與出口之間區域的流動狀態有明顯的不同。液流從注入?yún)^(qū)注入，從上擋墻的下方越過下?lián)鯄ΓM(jìn)入出口區域，在擋墻與出口之間形成回流，這樣可以增加液流在中間包內的流動時間，從而有利于夾雜物的上浮。上擋墻距離包底為180ram最小時，鋼液在導流杯上方兩側的循環流動的趨勢很強，鋼水流過上擋墻的下部，然后越過下?lián)鯄Γ譃樯舷聝蓪樱喜康牧黧w循環流回到兩擋墻間，形成大循環，下部的鋼水環形流向出口。隨著上擋墻距離包底的增大，兩擋墻間的中心循環增強，死區體積增加。

3．3改變上擋墻的位置以優化流場

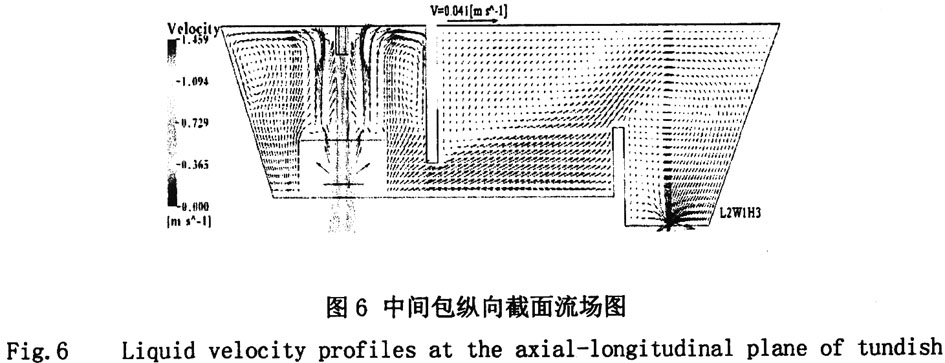

如圖6所示，上擋墻向中心平移后(L1W1H3)，與圖3的L1W1H3相比，注入?yún)^(qū)的趨勢相同，但導流杯上側的循環區域有所擴大，說明設置上擋墻可以控制鋼包注流沖擊區的大小，在上擋墻下方的速度略有降低，但整個區域來說，高速區的流體范圍擴大，流動更加合理。

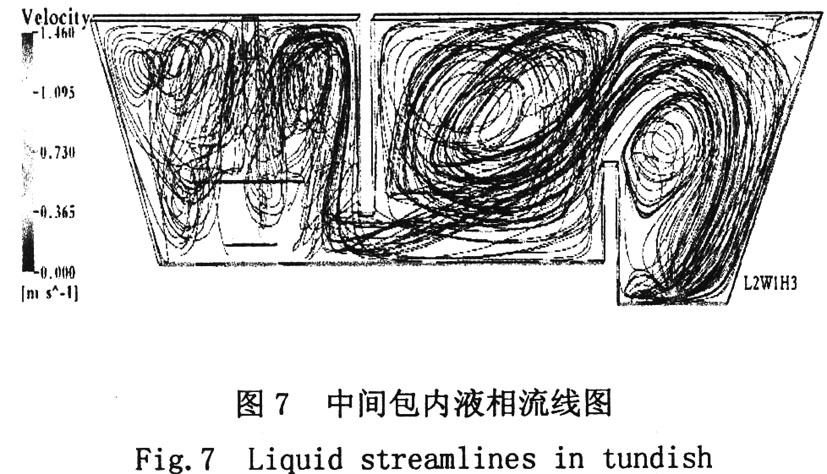

圖7給出了鋼液流線圖。上擋墻向中心平移后，鋼水在中間包的流動趨勢發生了很大的變化，在出口上方分層流向出口的現象得到緩解L1W1H3完全避免了該種流動的存在，鋼水直接越過下?lián)鯄θ缓蟓h(huán)形流向出口。因此，流動更加優化，有利于夾雜物的去除。

從以上分析可以看出，上擋墻向中心右移后，不僅改變了注入?yún)^(qū)域的大小，而且對下?lián)鯄蠓降牧鲃?dòng)也影響很大，它消除了L1W1H3中存在分層流動現象，鋼水直接環形流向出口，因此這種流動明顯優于圖3的L1W1H3。

3．4改變下?lián)鯄Φ奈恢靡詢?yōu)化流場

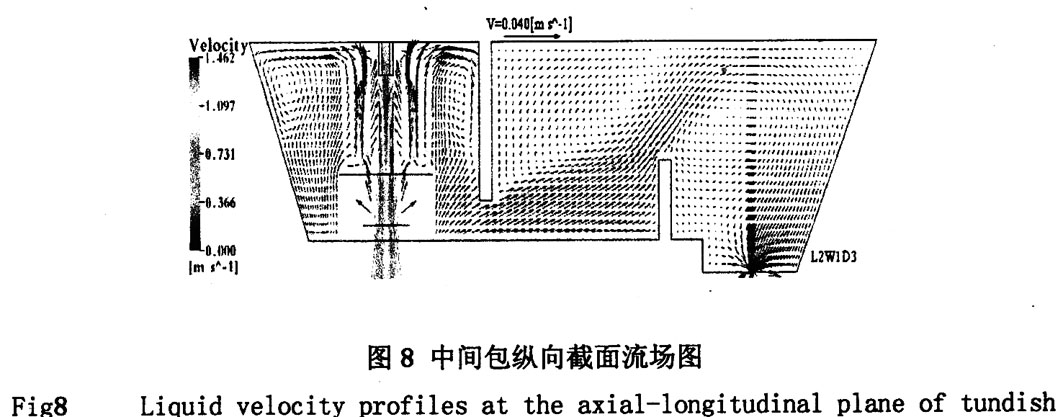

如圖8所示，與圖6的L1W1H3相比，下?lián)鯄ο蛑行淖笠坪螅舷聯鯄﹂g的間距縮小，鋼水沿底面流動遇到下?lián)鯄螅淖兞肆鲃?dòng)方向，越過下?lián)鯄χ苯恿飨蝽斆妫缓笱刂斆嬖鼘恿鲃?dòng)，環形流向出口，在下?lián)鯄蠓叫纬删植亢艽蟮牡退賲^(qū)。

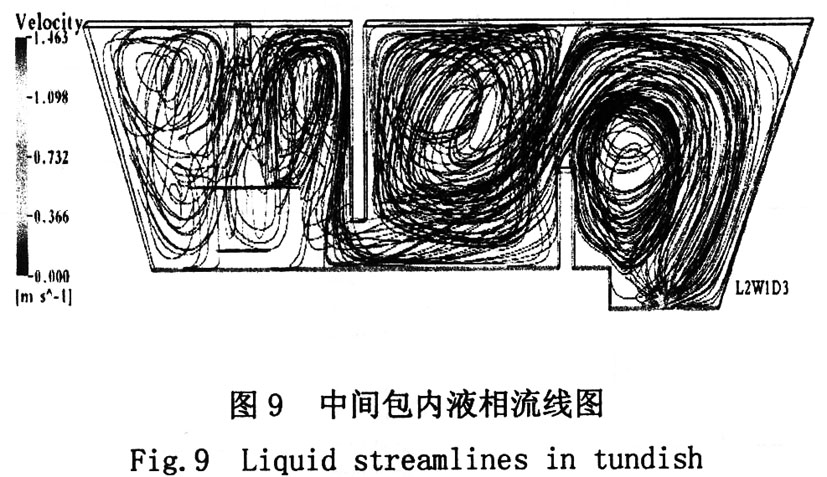

圖9給出了鋼液流線圖。可以看出在兩擋墻間的循環流動更強，在下?lián)鯄蠓戒撍苯恿飨蝽斆妫刂斆媪鲃?dòng)，然后流向中間包側壁，從出口流出。在出口附近上方形成局部區域很大的循化流動，形成死循環，流動很不穩定，因此這種流動方式對夾雜物排出不利。

以上分析可以看出，設置下?lián)鯄Σ粌H可以消除底部的短路流，避免鋼水直接流向出口，延長鋼水在中間包內的停留時間，而且下?lián)鯄Φ拇嬖谑逛撍伤搅鲃?dòng)改為向上流動，當兩擋墻的間距縮小時，鋼水向上流動的趨勢更強，直接流向中間包自由面，根據夾雜物與流動的跟隨性的特點，這一方面縮短了夾雜物的上浮距離和上浮時間，減少鋼中夾雜物的含量：另一方面高溫鋼水流向表面，鋼水散熱增大，同時高溫的鋼水又不利于向下流動。另外，在下?lián)鯄蠓降木植績?nèi)形成的小循環對流動不利。

3．5混合情況

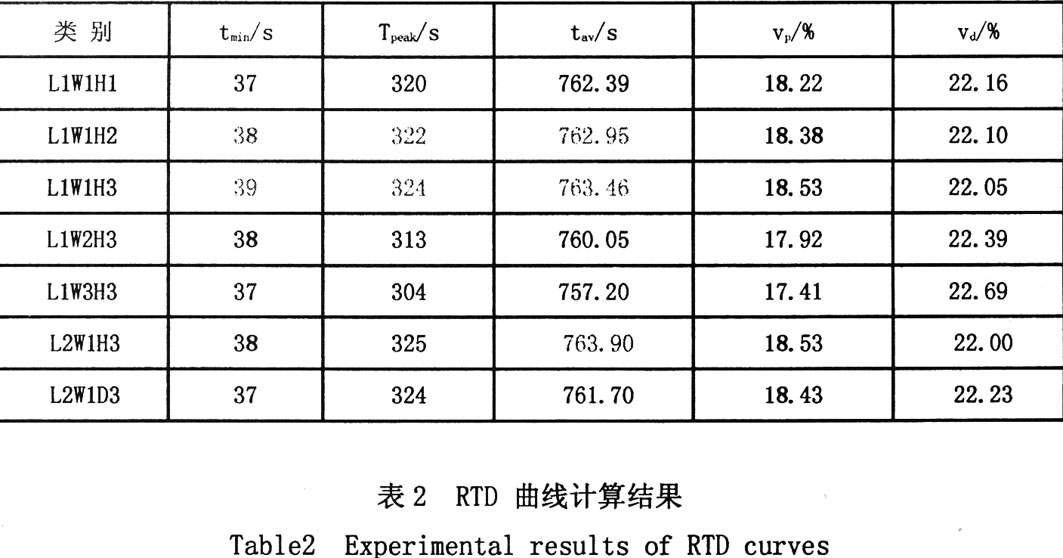

表2為表征中間包混合特性的參數。由計算結果可知，鋼水在中間包內的理論平均停留時間是979．4s。采用L1W1H2原結構中間包，鋼液在中間包內的平均停留時間為762秒，死區比例為22．10％，滯止時間為38s。

上擋墻不變，增加下?lián)鯄Φ母叨龋瑴箷r(shí)間延長，最大濃度時間增大，平均停留時間延長，死區比例下降，因此可適當增加下?lián)鯄Φ母叨龋幌聯鯄ξ恢貌蛔儯S著上擋墻距底面高度的增加，滯止時間減小，最大濃度時問減小，死區體積比增加，不宜增大上擋墻距底面得高度；在上擋墻向中心右移100mm，，滯止時間減小，最大濃度時間減小，死區體積比降低，因此上擋墻可向中心平移；在上擋墻向中心左移100mm，下?lián)鯄ο蛑行钠揭?/SPAN>200mm，滯止時間減小，最大濃度時間降低，死區體積比增大，下?lián)鯄Φ梦恢貌灰烁淖儭１容^上表，死區體積最小，活塞區體積最大的是L1W1H3。圖10為該L1W1H3加入示蹤劑的濃度擴散圖。由圖可以看出，示蹤劑加入后，迅速在注入?yún)^(qū)擴散開，然后從上擋墻下部，繼續擴散越過下?lián)鯄α飨虺隹凇?/SPAN>

4結論

1)上下?lián)鯄ξ恢靡约伴g距對中間包內鋼液流動特性影響很大。合理的擋墻設計可延長鋼水在中間包內的平均停留時間，提高活塞流區的體積，降低死區的體積。

2)增加上擋墻距離底面的高度，對流場的影響較大；下?lián)鯄Ω叨鹊脑龃髮?duì)上下兩擋墻間的流場的影響較小，但增加了出口上方區域的均勻性。

3)在下?lián)鯄ξ恢谩⒏叨炔蛔兊那闆r下，隨著上擋墻距底面高度的增加，滯止時間減小，最大濃度時間減小，死區體積比增加，因此不宜增加上擋墻距底面的高度。下?lián)鯄Φ母叨仍黾樱绤^(qū)體積比減小。因此選擇L2WIH3作為最優結果。

參考文獻

【1】najeev Kumar Singk,Amitava Paul and A．K．Ray．Modelling offlow be}lavi0Ⅲin continuous casting tundish．Scandinavian Journal of Metallurgy，2003，32：137-146,

【2】R．D．MORALES，J．de J．BARRETO，S．LOPEZ—RAMIREZ etc．Melt flow control in a multistrand tundish using a turbulence inhibitor．Metallurgical and materials transactions B，2000．31B：1505-1514．

【3】鄭淑國，朱苗勇．薄板坯連鑄中間包內抑湍器的模擬研究鋼鐵研究學報【J】，2004,V0116(4)：29-32

【4】呂情恒，程樹森．鞍鋼連鑄中間包流動數值模擬．北京：北京科技大學．20040312．

【5】謝健，鄭淑國，吳永來等．五流型中間包內控流裝置優化的水模型試驗．材料與冶金學報【J】，2002，1：73

【6】張捷宇，賀友多，劉建輝．首鋼中間包優化設計(II)．包頭鋼鐵學院學報【J】，2001，V0120(2)：lll-113
