撈渣機在邯鋼三煉鋼脫硫扒渣工藝改造上的應用
宋依新 李俊杰
邯鋼第三煉鋼廠 河北 邯鄲0560015
摘 要 主要介紹了邯鋼三煉鋼廠針對原脫硫扒渣工藝使用過程存在的問題，通過用撈渣機取代扒渣機，使得脫硫產量得到大幅提升，脫硫指標得到改善。
關鍵詞 扒渣機 撈渣機脫硫
1 前言
邯鋼三煉鋼廠于2003年3月引進烏克蘭單吹顆粒鎂鐵水脫硫扒渣技術，同年9月建成投產了年處理能力110萬噸的鐵水預脫硫設備，由于使用過程脫硫渣排放困難、天車吊脫硫鐵需變鉤等，脫硫作業率非常低，長期以來基本閑置。
相對煉鋼脫硫或精煉脫硫而言，鐵水預處理脫硫工藝更為簡單，具有不可比擬的技術和經濟效果，是降低煉鐵和煉鋼工序脫硫負擔、簡化操作和提高煉鐵、煉鋼技術經濟指標的有效途徑之一。于是2006年該廠對原脫硫扒渣工藝進行了改造，通過用撈渣機取代扒渣機，解決了脫硫渣的排放，使得脫硫產量大幅提高，脫硫指標也得到了改善。
2 改造前脫硫扒渣工藝
邯鋼三煉鋼單吹顆粒鎂脫硫工藝主要是由噴吹系統、上料系統、扒渣系統和電氣及自動化控制系統等組成，載氣為氮?dú)狻Ｆ涔に嚵鞒虨椋焊郀t鐵水→混鐵爐→翻鐵→測溫、取樣→噴吹處理→扒渣→測溫、取樣→兌入轉爐。
3 脫硫產量低的原因分析
從2003年9月投產斷斷續續只生產了3．5萬噸，由于三煉鋼鐵水脫硫站位于轉爐煉原料跨轉爐煉鋼區域和翻鐵區域之間，故與轉爐煉鋼作業相互干擾，主要存在以下幾方面問題。
3．1 渣盤更換困難
原鎂脫硫工藝設計去除鐵水脫硫渣采用的是的扒渣技術，扒渣操作是在脫硫位進行，通過將鐵水包傾翻到一定的角度，利用扒渣機將渣子扒到－2米的渣盤中，渣盤在地坑中，不能直接通往渣場，需天車將渣盤吊至轉爐渣車牽引車上，通過轉爐渣車牽引車運到渣場來完成。由于更換渣盤需用原料跨兌鐵天車將渣盤吊至轉爐渣車牽引車上，在轉爐生產期間不能完成渣盤更換，只能在轉爐生產間隙才能更換，否則將影響轉爐生產。因此渣盤更換不能正常進。這是影響脫硫設備不能正常運行的主要原因。
3．2鐵包的影響
轉爐煉鋼兌鐵用小鐵包(100噸)，脫硫用大鐵包(110噸)，兩種鐵包耳軸間距不同，至使原料跨天車吊裝脫硫鐵水需頻繁變換鉤距，從而影響生產節奏，造成生產組織困難。
3．3 清理鐵渣困難
脫硫后，使用扒渣機進行扒渣，帶出鐵水多，鐵渣清理困難，影響脫硫生產的連續性。
4 改造方案
4．1 排渣問題的解決
根據原三煉鋼鐵水脫硫預處理現場工藝布置空間，決定對扒渣系統進行改造，將原脫硫的扒渣工藝改造為撈渣工藝，并且采用煙臺盛利達工程技術有限公司最新研制的ZH系列鐵水高效撈渣機。
具體方案是：在鐵水預處理脫硫設備東側，布置一臺撈渣機。鐵水包脫硫后，將鐵水車從脫硫位開至吊包位，由撈渣機進行撈渣作業。撈渣機撈渣后，旋轉90度將渣卸到渣罐，渣罐車可以將渣罐直接運到渣場換罐。
4．2 鐵包問題的解決
針對脫硫用鐵包與轉爐煉鋼兌鐵用鐵包不統一問題，課題組通過調查，三煉鋼廠共有大、小鐵包各10個，大鐵包分散在各連鑄、準備跨作為事故包用，大鐵包數量能夠滿足脫硫和兌鐵用。此外，大鐵包新包重50噸，退役前重量60噸左右，而原料跨兌鐵兩部天車極限為170噸，脫硫鐵水重量110噸，通過控制鐵包保齡，可以將重包重量控制不大于170噸，這樣能夠滿足天車安全運行需要。論證后，在20天內完成了鐵包的調換，脫硫和兌鐵統一用大鐵包。
5 撈渣工藝與扒渣工藝的區別

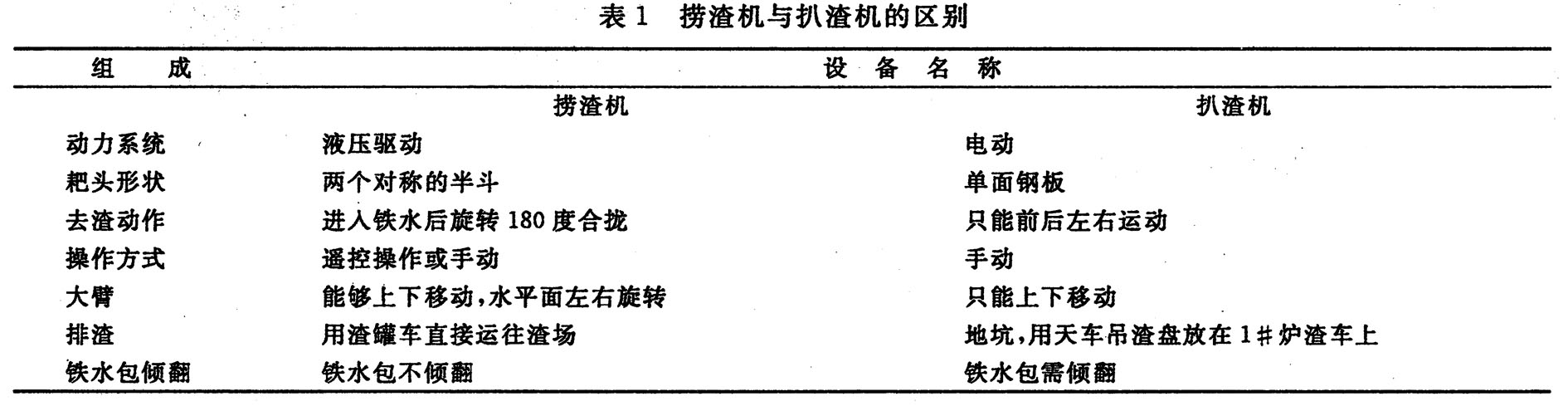

撈渣機與單吹顆粒鎂脫硫系統配合，組成了先進的、高效的鐵水脫硫撈渣工藝。撈渣工藝與扒渣工藝的區別見表1。
6 撈渣機的工藝特點
(1)動力系統采用液壓驅動。在撈渣過程中，撈渣機大臂前后左右上下的操作比較連貫，運行穩定，操作比較容易。
(2)撈渣機操作控制方便靈活，既可以在控制室操作，也可以遙控操作。
(3)在撈渣時將耙頭下降進入鐵水中，然后快速旋轉撈渣耙180度，使二者合攏，脫硫渣被裝進渣斗中，移動撈渣機到渣罐上方，反方向打開渣斗，使脫硫渣掉入渣罐中。由于撈渣耙在鐵水包內旋轉180度，撈渣耙的大小可以根據鐵水包直徑進行設計，因此合適大小的撈渣耙撈渣時會覆蓋整個鐵包，撈渣效率高，殘留在鐵水包中的脫硫渣殘較少。
(4)由于撈渣機運行穩定，撈渣耙穿過渣層后就可以進行撈渣，加上撈渣耙的特殊設計，底面具有一定的傾斜角度，在撈渣時帶出的鐵水較少，能夠有效的降低鐵損。
(5)撈渣機在每次撈渣結束后，將撈渣耙浸入水槽冷卻，然后浸入渣耙專用涂料槽中，蘸有涂料的渣耙不粘鐵渣，并且能提高渣耙使用壽命。
7 改造后效果
脫硫的扒渣工藝改造為撈渣工藝后，撈渣機具有效率高、鐵損少、布置靈活、不用傾翻機構的優勢，大大提高了脫硫效率。經過一年多的運行，效果良好。具體效果如下：
7．1脫硫產量提高
通過改造，有效的解決了原工藝更換渣盤困難的難題，統一使用110噸大鐵包，大大的釋放了脫硫站的脫硫能力。由改造前的日脫硫10包鐵水提高到30包以上，脫硫產量提高了3倍。
7．2降低了鐵損
使用撈渣機，有效的解決了扒渣帶鐵多的問題，從現場撈渣過程看，撈渣過程中由撈渣斗帶出的鐵水損失很少，主要的鐵損是灑落在鐵包外的渣耙上粘附的鐵水。經過實際測算，在70 kg左右，每包鐵水重量按110噸，撈渣帶鐵為0．7 kg／噸鐵。我們扒渣帶鐵在8 kg／t鐵以上，據文獻[1]介紹，國內外扒渣的鐵損在5 kg／t鐵以上，因此至少降低鐵損4 kg／t鐵。
7．3 脫硫鐵水冶煉回硫量低

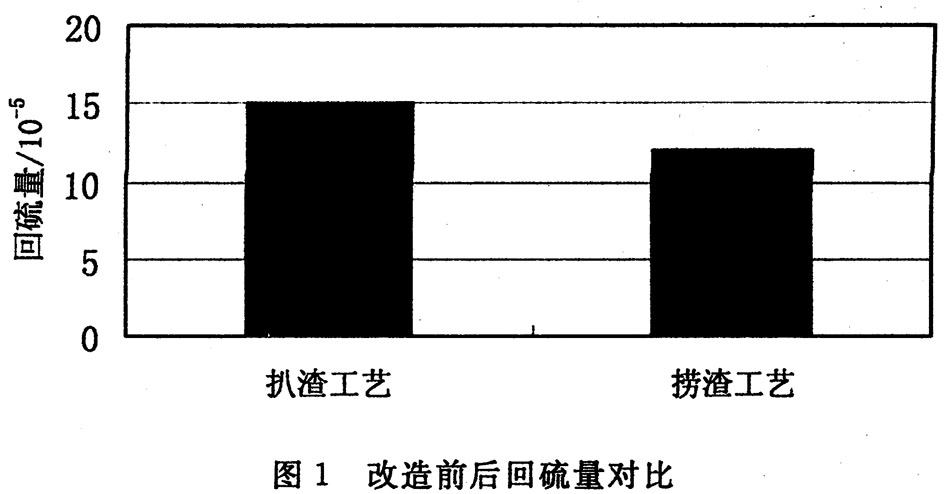

使用撈渣機，撈渣率高，通過對采用撈渣工藝和扒渣工藝的脫硫鐵水人爐冶煉終點回硫量的統計分析，得到如圖1所示結果，從平均回硫情況看，撈渣工藝比扒渣工藝回硫控制水平要高，這說明撈渣工藝去脫硫渣效果好。但整體回硫量還是比較高，這與我廠的生產工藝有關。
8 結語
(1)通過對原脫硫扒渣工藝進行改造，撈渣機的投用，大大提高了脫硫產量；
(2)采用撈渣機后渣中鐵損明顯降低，噸鐵損失0．7 kg／t；
(3)改造后的脫硫撈渣工藝撈渣率高，轉爐冶煉回硫量低。
參考文獻
[1]王守東，高震民，吳雁賓．撈渣工藝的使用和效果．200 6年全國煉鋼、連鑄生產技術會議論文集．2006．161—162．
