王建民 馬金芳 萬雷 王衛平 徐士成

【摘  要】遷鋼1號高爐在爐缸水溫差急劇升高后，通過采取停風涼爐、堵風口控制強度，提高冷卻水壓力、鈦礦護爐、改善爐前出鐵、調整煤氣分布等一系列措施，有效控制住水溫差，并把水溫差降到相對合理的范圍內，而且沒有出現反復現象，確保了高爐的安全、順行與穩定。

【關鍵詞】高爐  爐缸  維護

1.引言

1號高爐投產半年以后，爐缸水溫差開始出現異常，不同標高的熱電偶溫度開始快速升高，其中以爐缸二段TE3145點溫度變化最為顯著。自05年4月15日開始高爐把檢修打漿的重點放在了爐缸二、三段冷卻壁局部水溫差異常區域，但水溫差的升高趨勢仍沒有得到有效控制，到10月2日爐缸二段46#--1水溫差達到了0.9℃，熱流強度為20466Kcal/m2.h，后改通高壓水。此后爐缸水溫差及熱電偶溫度始終在高位徘徊，45#～52#冷卻壁相繼改通高壓水，06年底高爐開始配加鈦球護爐。07年底TE3145點溫度急劇升高，至08年1月3日該點溫度最高達到980℃，此后該點溫度稍許下降，而最高水溫差在1.1℃左右。4月25日爐缸二段49#-2冷卻壁水溫差急劇升高，最高達到了1.5℃，熱流強度為36967Kcal/m².h，高爐被迫停風涼爐170min，同時堵水溫差高的冷卻壁上部?jī)蓚�(gè)風口，以控制冶煉強度。隨著高爐在線壓漿以及加鈦?zhàn)o(hù)爐等工作的深入，爐缸水溫差得到有效抑制，并把水溫差降到相對合理的范圍內。現在爐缸二段最高水溫差為60#-2的0.4℃（本位水），其他冷卻壁的水溫差全部穩定在0.2℃或0.3℃的正常水平（包括高壓水）。綜上所述，爐缸串氣、侵蝕已日趨嚴重，維護好爐缸良好的工作狀態是一項長期而艱巨的任務，本文重點對08年以來爐缸維護的效果進行分析、總結，闡述應對措施和實踐成果，延長高爐使用壽命。

2.3 裝料制度調整

裝料制度調整的整體思路是，打開中心，穩定邊緣，確保兩條通路的煤氣，而且中心煤氣溫度略高于邊緣。力求礦的平鋪，邊緣與中心焦炭呈啞鈴型分布，這樣有利于煤氣的穩定，堅持做好爐溫，保證充足的物理熱，促使軟融帶上移，緩解爐內壓量關系。盡可能減小中心死焦堆，以減弱鐵水環流對爐缸壁碳磚的沖刷與侵蝕。

2.4提高冷卻水壓力

采取的措施是將二段水箱冷卻水（壓力0.70MPa）改通風口高壓水（壓力1.56MPa），以控制水溫差。現爐缸二段通風口高壓水的水箱為13個，分別為（47#—1、2；48#—1、2；49#—1、2；50#—1、2；51#—1、2；52#—1；53#—1；36#—2）。其中46#—1、2已于08年4月22日改回本位水，現在爐缸二段水箱水溫差最高為0.4℃，熱流強度穩定在8500Kcal/m2.h左右，溫差與熱流強度均回到正常水平。

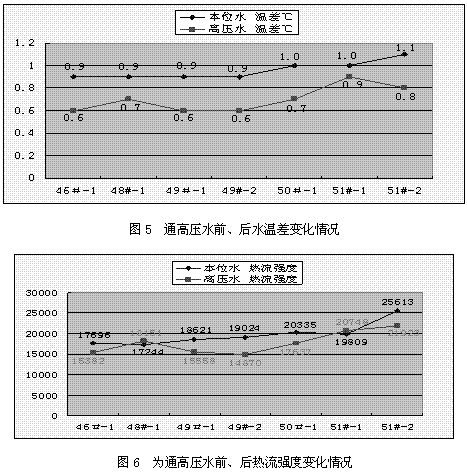

表1  二段部分冷卻壁通風口高壓水前后對比情況

注：熱流強度單位(kcal/m2﹒h)

3.階段性加鈦?zhàn)o(hù)爐的依據

3.1 爐內鈦平衡的計算

高爐進行階段性加鈦?zhàn)o(hù)爐，是確保高爐安全生產的重要措施。爐缸所富集的TiO₂是通過所有入爐原燃料所取得的，而TiO₂的排出是通過鐵水、爐渣以及瓦斯灰。進入高爐爐缸TiO₂的量總是大于排出高爐的量，當爐缸TiO₂的富集量達到一定程度時，（并不影響高爐順行），高爐停止護爐。此時排出爐缸TiO₂的量開始大于進入高爐的量，經過一段時間的消耗，爐缸所富集TiO₂的量基本完全消耗，此時綜合考慮水溫差、熱電偶溫度、產量以及熱流強度等，如果某一項達到了護爐標準，高爐又開始進入新一輪的護爐工作。

3.2 爐缸、爐底在線監測

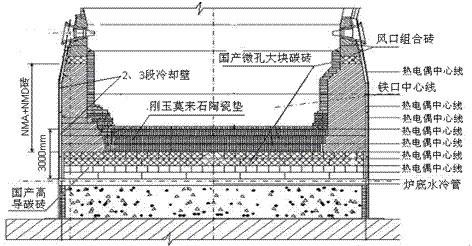

遷鋼1號高爐成功應用爐缸、爐底在線監測系統，它可隨時掌握爐缸、爐底侵蝕狀況。爐缸冷卻壁水溫差、爐底熱電偶溫度可在線采集，通過數據整理、信息反饋，根據冷卻壁水溫差和爐缸、爐底熱電偶的實時溫度，系統能夠在線計算爐缸爐底的溫度場、熱流強度、侵蝕輪廓和渣鐵殼的變化，在縱剖面上成功顯示侵蝕程度、等溫線等，也可隨時查詢、了解生產過程中爐缸、爐底的殘襯厚度、熱電偶的實時溫度及最高溫度的數據庫，并實現爐缸、爐底侵蝕加劇、活躍狀態異常等實時報警提示，侵蝕計算結果直觀準確地反映了爐缸、爐底侵蝕狀況及渣鐵殼隨生產操作的變化，為高爐生產及操作提供了重要依據。

3.3 鐵中鈦含量的掌握

08年采用階段性護爐共6次，計劃?rùn)z修前一天停止護爐。護爐期間爐溫按0.45%掌握，物理熱按1500℃以上控制。經統計遷鋼1號高爐護爐期間鐵中鈦含量平均為0.067%，非護爐時鐵中鈦含量為0.040%，護爐期間爐況順行良好，若高爐出現危險征兆要及時采取灌漿或進行含鈦爐料護爐等措施。理論上鐵水含鈦在0.08～0.10%就可起到護爐效果，而且較長時間護爐并不影響高爐順行，但各項指標損失較大，成本上講并不經濟。遷鋼1號高爐自開爐至今爐缸侵蝕、串氣現象必然存在，侵蝕的嚴重程度并非很嚴重，通過爐缸壓漿以及加鈦?zhàn)o(hù)爐，雖然鐵中鈦含量只有0.067%，仍然可以起到補爐、預防串氣的作用，使?fàn)t缸水溫差達到理想狀態。

3.4 護爐與否的標準

3.4.1 護爐標準：

遷鋼1#高爐根據生產實際，在累計生鐵達到一定產量，并根據鈦平衡計算，流出的鈦量與前期護爐沉積的鈦量基本達到平衡，以及爐缸三層熱電偶溫度最高達到300℃，二、三段冷卻壁熱流強度達到15000 Kcal/m².h，高爐開始加鈦?zhàn)o(hù)爐。鐵中含[Ti]維持在0.06%～0.08%之間即可，如果三層壁后溫度及二、三段冷卻壁溫差上升較快，高爐加鈦?zhàn)o(hù)爐確保鐵中含[Ti]在0.07%以上。以上幾點需要綜合分析，主要以產量及爐內鈦平衡為主，其它幾點兼顧考慮。

3.4.2 停鈦標準：

在正常生產情況下，加鈦?zhàn)o(hù)爐達到一定時間，根據鈦平衡計算，護爐沉積爐內的鈦含量達到一定的量，爐缸三層熱電偶溫度最高點降到250℃以下，二、三段冷卻壁熱流強度低于15000 Kcal/m².h，以及特殊爐況根據需要及時停、減鈦礦，以上要求綜合分析，主要以爐內沉積鈦量和熱流強度為主。加鈦?zhàn)o(hù)爐期間，密切關注高爐順?lè)�(wěn)情況，上部調整以打開中心，穩定邊緣為主，減小死焦堆或促使中心料柱上移，以減輕鐵水環流對爐缸的沖刷。加強工長操作，堅決做好爐溫；爐前維護好鐵口，確保鐵口深度，及時出凈渣鐵。

4.結語

08年遷鋼1＃高爐通過采取提高冷卻水壓力、爐體打漿、階段性加鈦?zhàn)o(hù)爐、裝料制度調整等措施，將爐缸二段水溫差逐步控制在0.3℃以下，熱流強度控制在8500kcal/m²h以下。爐缸三段東爐門15#、16#水溫差在出鐵過程中能夠達到0.4℃，不出鐵則回到0.3℃，此狀況說明串氣現象依然存在，要對爐門定期進行壓漿處理。爐缸維護是一項長期而艱巨的任務，要達到或提高一代爐齡，必須確保爐缸的安全穩定，才能成功實現高爐的高產、優質、低耗。

參考文獻

1.我國大型高爐長壽技術發展現狀，張福明，鋼鐵，2004。

摘自《2009全國燒結、球團、煉鐵技術及生產年會》
