摘要 研究和設計基于．net平臺設備潤滑管理信息系統的總體框架、主要功能模塊及軟、硬件結構，構建企業設備潤滑管理信息系統。

關鍵詞 設備 潤滑管理 信息系統

一、前言

設備潤滑系統狀態監測是現代設備管理新的發展方向，逐步向信息網絡和遠程監控方向發展。設備潤滑系統是絕大多數設備不可缺少的組成部分，在生產運行中，設備潤滑管理關系到設備平穩運行。根據設備管理的思想，用主動的失效前行為(預知性維修)代替被動的失效后行動(故障維修)，設備潤滑管理系統獲得設備的潤滑狀態及數據，及時預報潤滑情況，實現設備按質換油，以養代修。從而降低事故的發生率，延長設備使用壽命，提高企業的效益和競爭力。從設備潤滑管理工作及信息化需要，對基于．net平臺設備潤滑管理信息系統進行研究和設計。

二、．net Framework平臺

．net Framework是微軟為推出開發應用程序、部署網站服務創建的新平臺。主要組件包括公共語言運行庫(CLR)和．net框架類庫(FCL)。CLR抽象操作系統服務并應用托管應用程序的執行引擎；FCL提供托管應用程序?qū)�寫入面向�(qū)ο蟮?/SPAN>API，編寫．net框架應用程序時不必考慮MFC、ATL、COM或其他工具，只需使用FCL，以XML及SOPA等標準通信協議，將各種不同環境所組成的應用程序及組件整合在一起。同時將各種開發語言整合，構建多層架構，提供較安全的互聯網應用程序。

三、設備潤滑管理信息系統體系架構設計

設備潤滑管理信息系統是一個集數據采集與傳輸、數據統計分析、網絡測控管理及遠程通訊等功能于一體的計算機綜合管理網絡系統。該網絡系統可按不同層次的功能分成四層網絡。同時網絡的邏輯結構、各層網絡的功能、互聯關系、信息傳遞的路徑、傳播方式、信息流的控制、信息表現形式的變換、各層網絡的協議規約等都成為設備潤滑管理信息系統設計中的核心問題。因此。必須深入研究、精心設計，形成一個標準，以此為基礎循序漸進，不斷完善與擴充，并形成設備潤滑管理信息系統的結構框架。

1．信息系統主要功能模塊

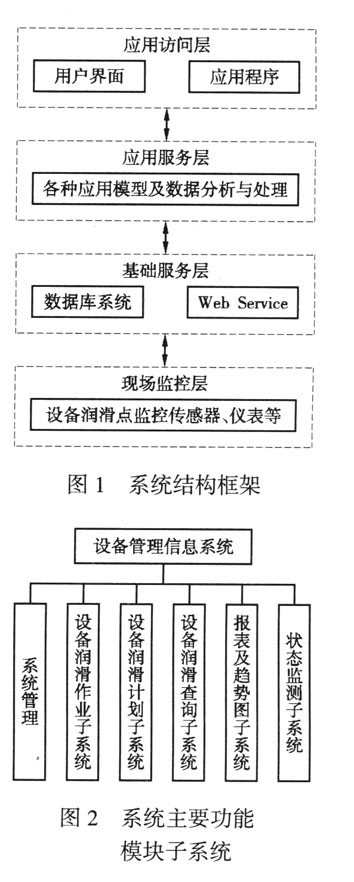

設備潤滑管理信息系統的結構框架(圖1)，其主要系統功能模塊的子系統如圖2。

2．子系統分析

(1)系統管理包括用戶管理、新增用戶、修改用戶權限及密碼、數據備份等。

(2)設備潤滑作業子系統。記錄設備潤滑管理過程中的錄入、修改、刪除、添加數據等功能。負責實際潤滑油的使用申請和領用；并對實際潤滑操作記錄進行管理如設備耗油定額、設備潤滑技術檔案、設備潤滑清冊、潤滑計劃等數據。

(3)設備潤滑計劃子系統。指導車間潤滑計劃、實施按潤滑油的潤滑周期、用量及庫存量編制采購計劃，以盡可能減少油品庫存的時間，提高經濟效益；對潤滑基礎資料的統一管理、潤滑清冊的管理和整體潤滑計劃的制定和審批。

(4)設備潤滑查詢子系統。進行多種信息的查詢，實現對設備潤滑點潤滑油名稱、各項潤滑參數、潤滑作業時間等，使用戶可以快速查找到所需的信息。

(5)報表及趨勢圖子系統。對潤滑管理數據進行分析、處理，利用數據融合技術對油液進行劣化分析、對換油指標比較對數據進行分析與判定，把結果形成數字、圖表、文字等形式輸出，達到幫助用戶對設備潤滑狀態監測，并提供換油參考或以此判斷是否延長潤滑周期或作廢油回收處理。

(6)設備狀態監測子系統。對企業工廠車間設備潤滑運行狀態監測、收集設備潤滑點的運行數據，通過數據采集器采集的現場數據和經過狀態監測系統處理過而得到的數據和文件。

3．?dāng)?shù)據庫系統設計

由于系統涉及到的數據種類多、數據量大、數據關系復雜，采用ORACLE對象關系型數據庫。采用UML數據建模的方法來設計數據庫，可以使?jié)櫥�管理系統編程和數據庫采用相同的工作模型。UML數據建模不但能夠直觀地表示數據表結構、數據類型、數據約束，而且可以形象地描述不同數據表格之間的相互依賴關系，大大提高了數據庫設計效率。

4．系統的B／S模式及分布式查詢

系統的網絡運行環境，不僅在企業局域網，而且可與整個集團式跨地域或與油液技術實驗室聯系，要求能與系統聯系，集中共同協作管理，并具有良好的集成性。系統采用B／S模式，客戶只需通過瀏覽器，通過Web服務器及基于．net框架設備潤滑管理工作。

系統最終用戶通過瀏覽器提出數據庫訪問到Web Server，通過ADO．net技術建立同數據庫聯接和分布式查詢、訪問。如本地數據庫則查詢結果返回用戶端瀏覽器，完成一個交互。如果用戶需訪問的數據庫不在本地就啟動分布式查詢，采用鏈接服務器，本地服務器將查詢提交到遠程數據庫服務器，南遠程服務器完成查詢請求并將查詢結果返回本地數據庫服務器，再f扣本地服務器上的ASP·net程序?qū)⒔Y(jié)果返回到用戶端從而完成分布式查詢。

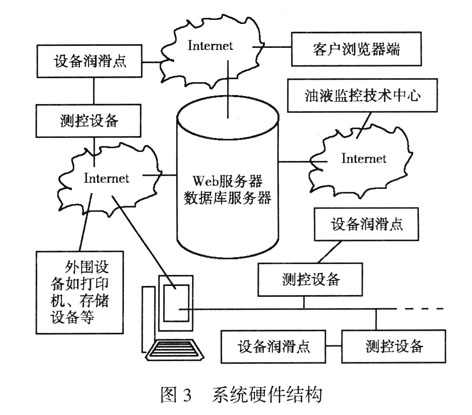

(1)系統硬件主要包括數據庫服務器，Web服務器，現場潤滑油檢測設備、監控設備、儀表，網絡設備及計算機基本設備結構(圖3)。

(2)軟件結構

基礎軟件工具由操作系統Windows，數據庫平臺ORACLE，設備檢測應用軟件等組成。軟件設計基于硬件設計之上，通過編寫相應的程序代碼，將硬件設備聯系起來，協同’I：作。可以通過模塊化設計進行軟件設計。操作系統必須考慮其開放性，即在采用一種操作系統后，能否很方便地在其上掛接各種必需的應用軟件。設備潤滑管理系統數據底層管理軟件能在一個通用數據管理平臺上，可采用高級語言結合DB(Data Base：ManagementSystem，數據庫管理系統)底層函數(或調用)。

四、結論

基于．net平臺的設備潤滑管理系統建立在先進技術平臺基礎之上，很好地適應了現代企業網絡環境的要求，易升級、易維護，并可進行二次開發，提高了企業的潤滑管理水平。
