在長時間工作中，轉爐內部耐火材料逐漸受侵蝕、脫落，鋼板直接暴露在高溫環境中，軟化甚至熔蝕，易造成爐底燒穿引起穿爐事故。那么，怎么知道轉爐內部耐火材料是否受損、程度如何？

傳統做法是依靠人工經驗或定期更換，可能導致過度維護或維護不當。有什么新方法嗎？我們來看一個視頻。

這不是一個常規視頻，而是熱像視頻，它上面所展現的溫度，即是轉爐當下外表的溫度。在后臺監控室里，便可通過溫度值的高低，來監測轉爐內耐火材料的狀態，當發現異常溫度時，及時處理，避免事故發生。

熱像視頻是怎么捕捉溫度的？通過溫度值的高低，又如何判斷耐火材料的損失程度呢？

這不得不說到用來拍攝視頻的熱像儀了，熱像儀是一種非接觸的測溫儀器，通過對物體表面的熱（溫度）分布成像與分析，能夠快速發現物體的熱缺陷。

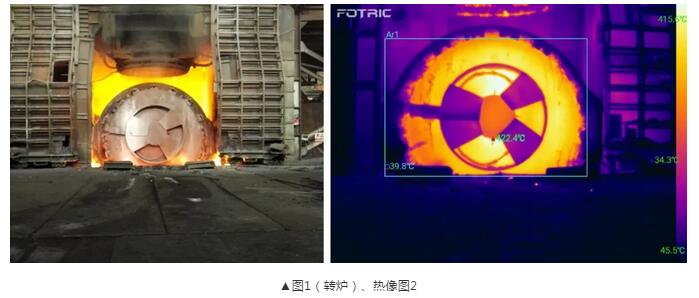

如果爐底內部某處的耐火層被磨損，此處的熱傳導速度比正常區域快，爐底表面對應的部位則溫度高，表現在熱像圖上，會出現明顯的熱斑。經過持續不斷的數據采集，可以形成轉爐全生命周期的熱像數據，從而建立起精準的判斷標準，以此來科學監測所有轉爐狀況。

同樣，熱像儀可以用來監測轉爐內壁的耐火材料狀況，也適用于監測鋼包、中間包等重要設備。

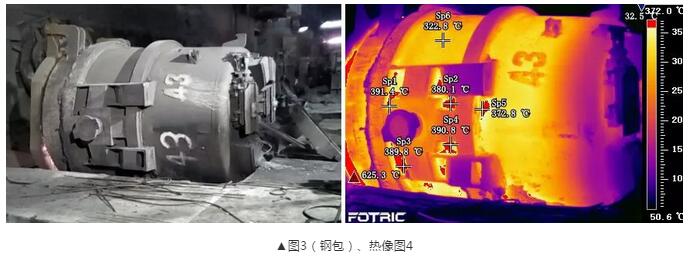

圖3鋼包，從圖4它的熱像圖可以看出，圖上Sp1、Sp2兩處溫度均超過380℃，顯示這兩處鋼包壁殘厚變薄，需要進行小修，更換渣線處的耐火磚內襯。

FOTRIC作為熱像儀、云熱像、熱像系統的產品生產廠家，專注研發熱像產品十余年，曾派應用工程師前往各大煉鋼企業，現場對轉爐做測試研究。基于此，F(xiàn)OTRIC為煉鋼企業提供全天候?qū)崟r(shí)監測方案，遠距離非接觸檢測轉爐，實現預測性維護、預防事故發生。

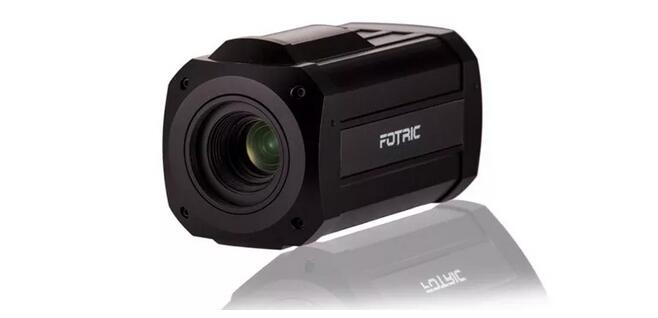

山東某鋼廠，采用該方案，對在生產的2套轉爐，各安裝1套Fotric 626在線測溫?zé)嵯駜x，通過組網實現7×24 小時連續實時監測�？刹榭崔D(zhuǎn)爐任意點位、區域的溫度情況，且能定時保存數據，對轉爐運行情況進行分析，發現異常第一時間報警！有了它，鋼廠還需要憑經驗來定期更換內襯嗎？

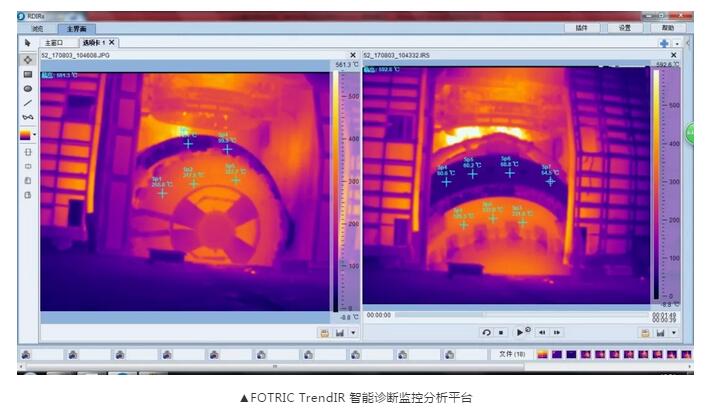

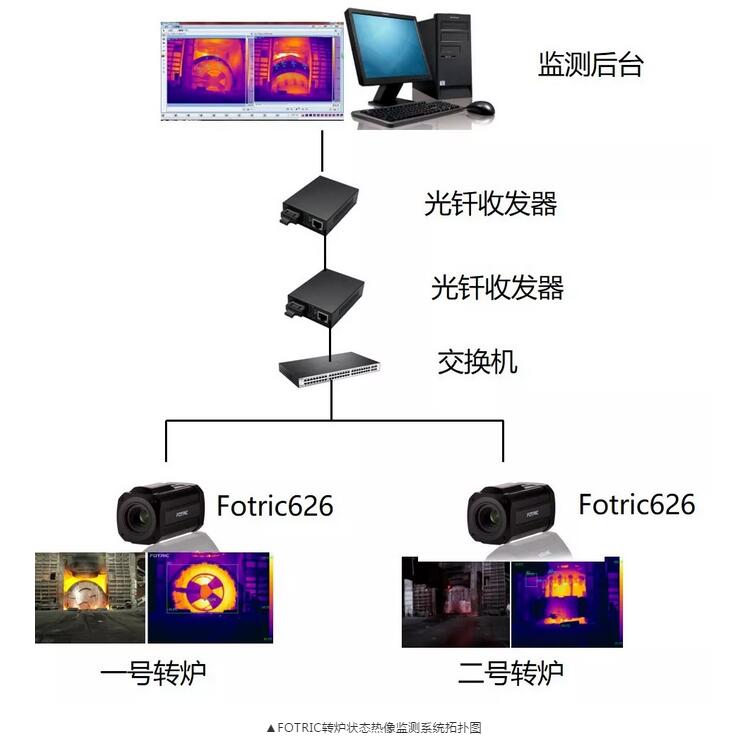

該方案實施過程并不復雜，2套Fotric 626，通過交換機匯總，再通過光釬傳輸?shù)娇刂剖摇？刂剖覂?nèi)的后臺專業監測軟件TrendIR ，來實現熱像畫面的實時展現，數據的分析、存儲等。

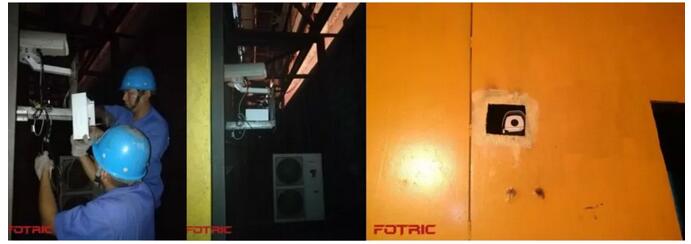

現場，熱像儀該裝在哪里，監測效果最好？轉爐每隔28分鐘倒一次鋼水，倒時爐底轉至上方。FOTRIC派工程師現場考察，綜合安裝便捷和檢測面完全，最終將Fotric 626安裝于轉爐對面的監控室墻上2.5m-3m高處，呈俯視狀態。

項目施工完成，F(xiàn)otric 626即可以9次/秒的速度，檢測爐底的溫度。爐底正常溫度為450℃以下，當異常情況出現，可第一時間發現并處理。
